5.2. Системы отопления, вентиляции и кондиционирования воздуха

Общая информация

Описание систем

Описание управления системой вентиляции с отопителем и К/В приведено в Главе Органы управления и приемы эксплуатации.

Охлаждающая жидкость, нагреваемая в двигателе, пропускается через теплообменник, отдавая тепло проходящему через него воздуху. Подача воздуха в салон регулируется заслонками. Если включить вентилятор отопителя, воздух будет подаваться в салон более интенсивно. Скорость вентилятора можно регулировать. При закрытой заслонке ОЖ поступает по малому контуру назад в контур радиатора двигателя.

Перед тем как попасть в салон, воздух проходит через фильтр, в котором оседает основная доля пыли. Следует соблюдать периодичность замены фильтра, т.к. заблокированный пылью фильтр ограничивает подачу воздуха, что приведет к застаиванию воздуха внутри салона.

Распределение потоков воздуха системы вентиляции осуществляется также с помощью заслонок. На всех моделях предусмотрен режим циркуляции воздуха.

Система кондиционирования воздуха (К/В) устанавливается в качестве дополнительного оборудования.

Работы с системой К/В должны выполняться в специализированной мастерской. Не вскрывайте контур циркуляции хладагента, поскольку при соприкосновении с кожей хладагент может вызвать обморожение.

С помощью системы К/В температуру воздуха в салоне можно понижать относительно внешней температуры. Кроме того при работе системы К/В уменьшается влажность воздуха в салоне.

В системе циркулирует хладагент R134а, который в зависимости от температуры и давления, может находиться в жидком или газообразном состоянии. Схематичное описание потоков хладагента приведено на иллюстрации ниже.

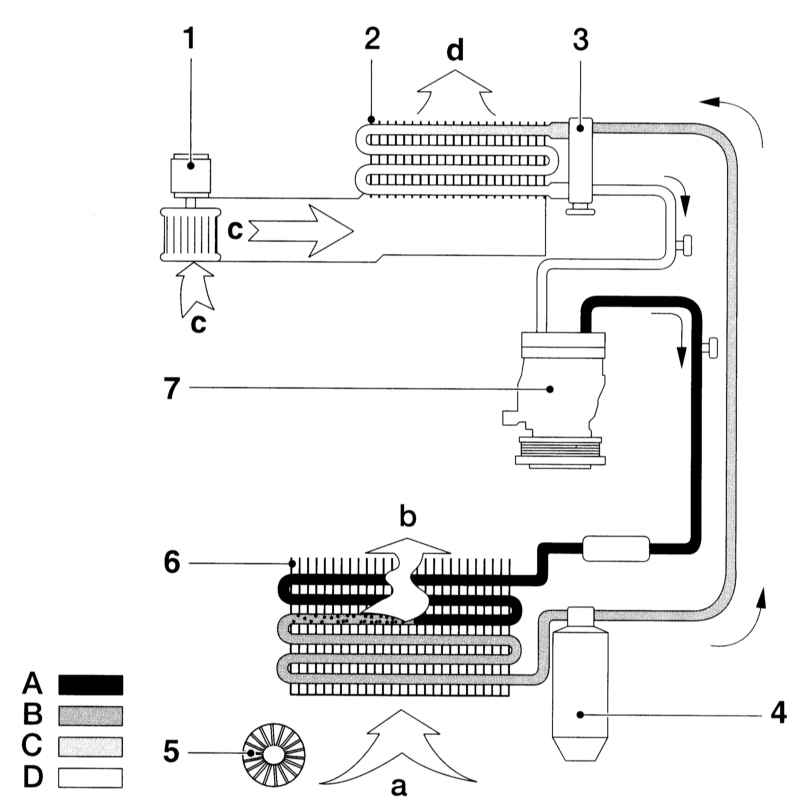

Функциональная схема системы К/В

1 — Вентилятор 2 — Испаритель 3 — Расширительный клапан 4 — Осушитель 5 — Вентилятор конденсатора 6 — Конденсатор 7 — Компрессор a — Наружный воздух b — Нагретый воздух	c — Теплый наружный воздух d — Охлажденный наружный воздух A — Контур высокого давления, газообразный хладагент B — Контур высокого давления, жидкий хладагент C — Контур низкого давления, жидкий хладагент D — Контур низкого давления, газообразный хладагент

Компрессор кондиционера приводится ремнем от коленчатого вала двигателя и создает давление в контуре хладагента, представляющего собой газ. При этом хладагент нагревается. В конденсаторе хладагент охлаждается наружным воздухом. Вследствие этого разогретый хладагент переходит в жидкую фазу. Затем под высоким давлением хладагент пропускается через расширительный клапан, в результате чего давление хладагента падает. После этого хладагент испаряется в контуре, одновременно сильно охлаждаясь. В испарителе хладагент отбирает тепло от продуваемого через него воздуха. Вследствие этого воздух охлаждается и поступает в салон автомобиля. В результате нагревания в испарителе хладагент превращается в газ и под низким давлением поступает в компрессор, после чего процесс циркуляции повторяется.

Для подержания нормального давления в системе К/В предназначен датчик давления хладагента, который отключает компрессор, если давление превышает 27.9 атм или становится ниже 1.4 атм.

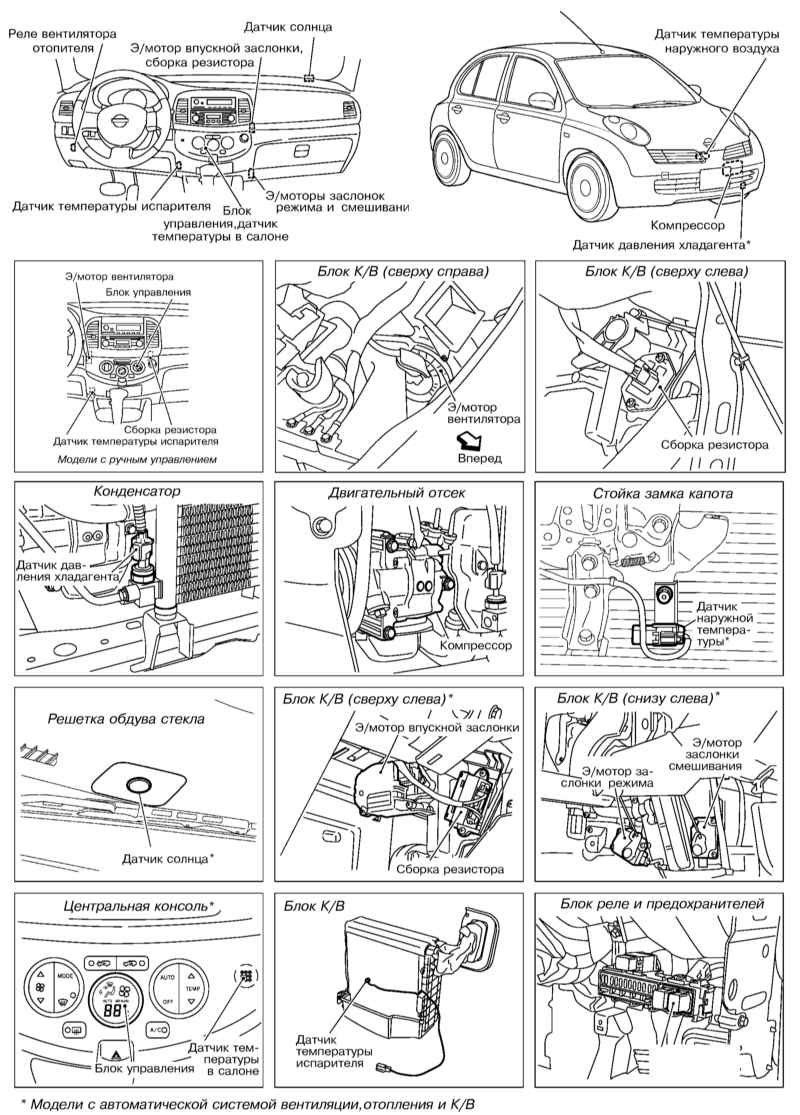

Расположение компонентов системы К/В

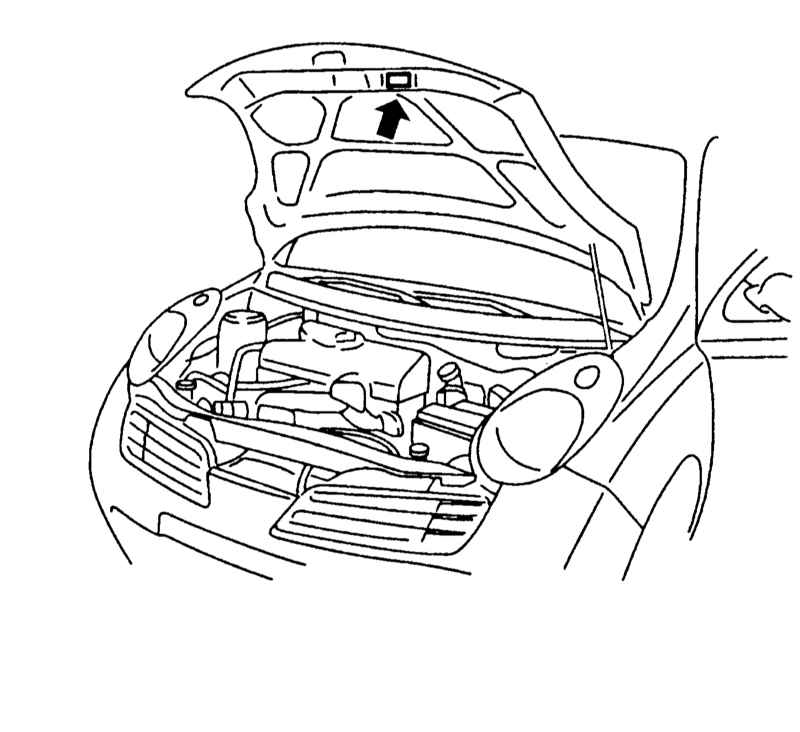

Дополнительная информация о системе К/В указана на шильде, закрепленной на капоте.

Для смазки компонентов системы К/В применяется компрессорное масло, которое циркулирует в системе вместе с хладагентом. После замены какого-либо компонента системы К/В, а также при обнаружении утечки в систему следует добавить масло (см. Раздел Корректировка уровня хладагента).

Некоторые из рассматриваемых автомобилей могут комплектоваться автоматической системой отопления, вентиляции и кондиционирования воздуха. Описание этой системы приведено в Главе Органы управления и приемы эксплуатации.

Меры безопасности при обслуживании системы К/В

Обслуживание системы К/В следует поручить исключительно подготовленному техническому персоналу, обученному безопасным приемам работы с применением надлежащего оборудования и с соблюдением правил разгерметизации, а также ознакомленному с приемами сбора и хранения автомобильного хладагента.

• Не допускайте контакта хладагента с кожей;
• При работе рядом с системой К/В надевайте защитные очки;
• При попадании хладагента на кожу или в глаза не растирайте пораженное место. Немедленно промойте пораженный участок холодной водой в течение не менее 15 минут и обратитесь за квалифицированной медицинской помощью. Самолечение не допускается;
• Хладагент хранится в баллонах под давлением. Храните баллон при температуре не выше 50 град. Принимайте меры, исключающие падение баллона с высоты или иные ситуации, которые могут привести к его повреждению;
• Работы следует проводить в хорошо проветриваемом помещении. Хладагент быстро испаряется, приводит к уменьшению доступа кислорода и затруднению дыхания;
• Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например, под автомобилем;
• При сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых источников огня. Не курите при проведении работ с системой К/В;
• При проведении сварочных работ вблизи системы К/В не подвергайте ее воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению;
• Очистка конденсатора или испарителя с помощью водяного пара не допускается. Следует использовать только холодную воду или сжатый воздух.
