5.2.8. Регулировка тросов привода заслонок
Заслонка подачи воздуха
|
|
- Снимите крышку вещевого ящика (см. Главу Кузов).
|
- Высвободите трос привода заслонки подачи воздуха из фиксатора.
|
- Установите рычаг управления подачей воздуха в положение циркуляции.
- Нажмите на тягу заслонки подачи воздуха в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.
|
При фиксации рубашки троса не перемещайте сердцевину троса.
|
- Перемещая рычаг управления подачей воздуха, удостоверьтесь в плавности его движения.
|
|
Заслонка выбора режимов распределения воздуха
|
|
- Снимите крышку стойки панели приборов (см. Главу Кузов).
|
- Высвободите трос привода заслонки выбора режимов распределения воздуха из фиксатора.
|
- Установите рукоятку выбора режимов в положение вентиляции.
- Нажмите на главную тягу в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.
|
|
При фиксации рубашки троса не перемещайте сердцевину троса.
|
- Перемещая рукоятку выбора режимов, удостоверьтесь в плавности движения сердцевины троса.
|
|
Заслонка смешивания воздуха
|
|
- Снимите крышку стойки панели приборов (см. Главу Кузов).
|
- Высвободите трос привода заслонки смешивания воздуха из фиксатора.
|
- Установите рукоятку регулировки температуры в положение максимального охлаждения.

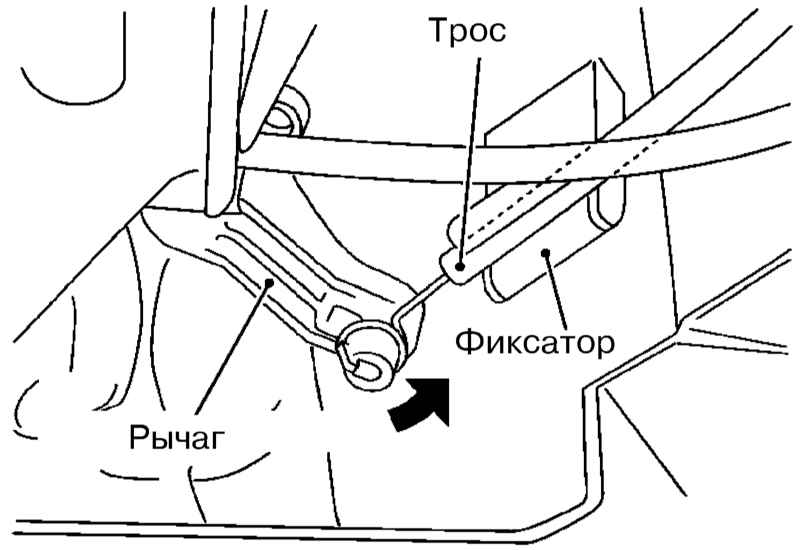

- Нажмите на рычаг заслонки в направлении, указанном стрелкой на иллюстрации, одновременно оттягивая рубашку троса в направлении блока управления системой вентиляции и фиксируя ее.
|
|
При фиксации рубашки троса не перемещайте сердцевину троса.
|
- Перемещая рукоятку регулировки температуры, удостоверьтесь в плавности движения сердцевины троса.
|
|
|
