5.2.7. Снятие и установка сборки резистора вентилятора и датчиков системы К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

Для обеспечения доступа к сборке резистора снимите сборку вещевого ящика (см. Главу Кузов). Выверните два винта (№31 на иллюстрации Сборка блока К/В моделей с ручным управлением) и снимите сборку резистора (№32).
Для доступа к датчику наружной температуры (только модели с автоматическим К/В) снимите решетку радиатора (см. Главу Кузов). Отдайте гайку и снимите датчик (см. иллюстрацию Расположение компонентов системы К/В).

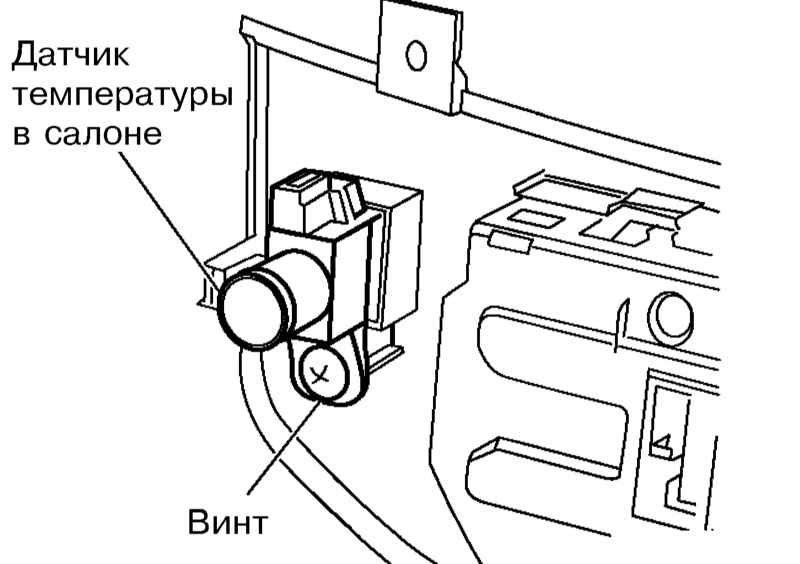

Для доступа к датчику температуры в салоне (только модели с автоматическим К/В) снимите блок управления системой вентиляции (см. Раздел Снятие, установка, разборка и сборка блока управления системой вентиляции с отопителем и К/В). Выверните винт с обратной стороны блока и снимите датчик.

Для снятия датчика солнца (только модели с автоматическим К/В) предварительно следует снять окантовку датчика (см. иллюстрацию Расположение компонентов системы К/В).
Установка производится обратном порядке.

Датчик температуры испарителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Разрядите систему К/В в условиях специализированной мастерской.
Снимите блок К/В (см. Раздел Снятие, установка, сборка и разборка блока К/В).
Снимите салонный фильтр (см. Главу Настройки и текущее обслуживание автомобиля) и правый воздуховод «к ногам» (см. Раздел Снятие и установка воздуховодов и дефлекторов). На моделях с автоматическим К/В дополнительно снимите э/мотор заслонки режимов.

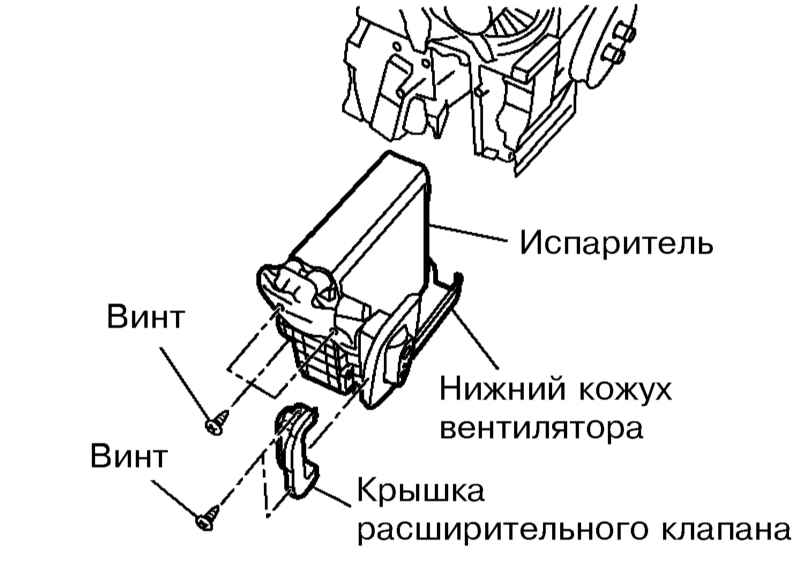

Снимите нижний кожух вентилятора отопителя и крышку расширительного клапана.

Сдвиньте вниз испаритель и кожух вентилятора и снимите датчик температуры испарителя.

При снятии и установке датчика не вращайте вставку термистора.

Установка производится в обратном порядке. Замените уплотнительные кольца трубок и шлангов.
В заключение проверьте систему К/В на утечки.
