4.5.9. Снятие и установка электромотора отключения впускного порта (двигатель серии 612)

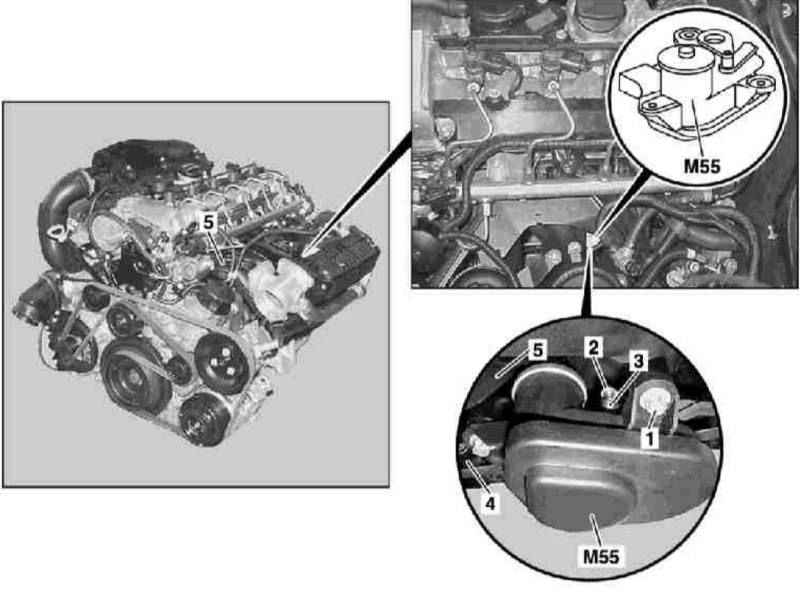

Детали установки электромотора отключения впускного порта двигателя серии 612

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки электромотора отключения впускного порта на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите воздухораспределитель.

На моделях с РКПП снимите левое переднее колесо.

На моделях с РКПП снимите локер защиты колесной арки.

Выверните болты (1).

Отпустите фиксатор и отделите распорку (3) от шаровой головки (2).

Рассоедините контактный разъем (4) электропроводки электромотора (М55).

Снимите сборку электромотора (М55) с трубопровода распределения воздуха (5).

Установка производится в обратном порядке.

В заключение произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
