4.5.10. Снятие и установка выпускного коллектора

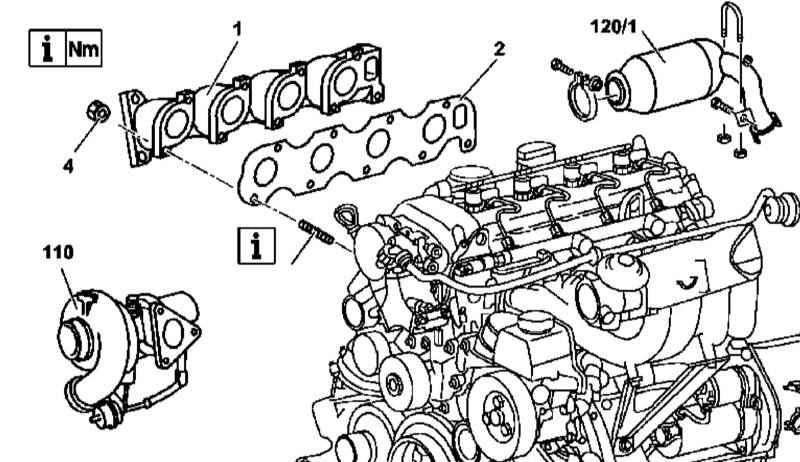

Детали установки выпускного коллектора двигателя серии 612
|
|
- Детали установки выпускного коллектора двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите первичный каталитический преобразователь (120/1).
- Снимите турбокомпрессор (110).
- На моделях с АТ снимите опорный кронштейн направляющей трубки щупа измерения уровня АТ, - трубку не снимайте.
- Отдайте самоконтрящиеся гайки (4) и снимите выпускной коллектор (1).
|
Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке!
|
- Проверьте состояние крепежных шпилек, в случае необходимости произведите замену.
- Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
|
|
М628

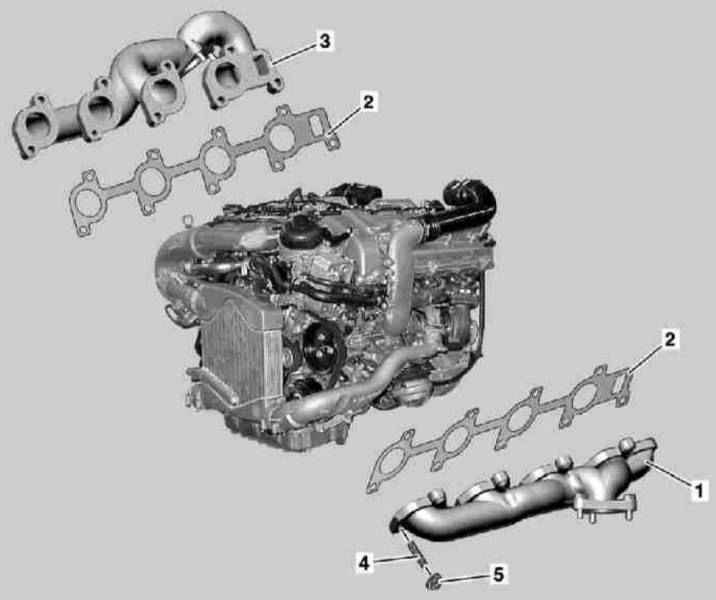

Детали установки выпускных коллекторов двигателя серии 628
|
|
- Детали установки выпускных коллекторов двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите соответствующий турбокомпрессор.
- Отдайте гайки (5) и снимите выпускной коллектор (1/3).
|
|
Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке!
|
- Проверьте состояние крепежных шпилек (4), в случае необходимости произведите замену.
- Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
|
|
|
