4.5.14. Снятие и установка маховика / приводного диска

Порядок выполнения процедуры аналогичен описанному выше для двигателя серии 111 (см. Раздел Снятие и установка маховика/приводного диска).

М628

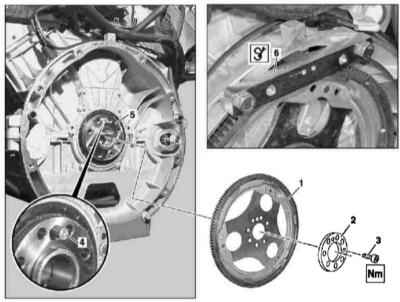

Детали установки приводного диска на двигателя серии 628

1 — Приводной диск
3 — Шайба
4 — Направляющий штифт

5 — Коленчатый вал
6 — Блокиратор

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки приводного диска на двигателе серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Порядок выполнения процедуры аналогичен описанному выше для двигателей серий 112 и 113 (см. Раздел Снятие и установка маховика/приводного диска).
