4.4. Бензиновые модели

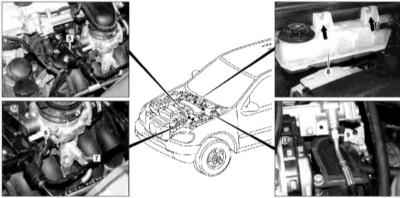

Подготовка к снятию двигателя серии 111 (1 из 4)
Подготовка к снятию двигателя серии 111 (2 из 4)

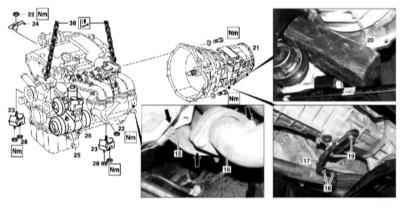

Подготовка к снятию двигателя серии 111 (3 из 4)
Подготовка к снятию двигателя серии 111 (4 из 4)
|
|
|
|
- Иллюстративный материал по подготовке к снятию двигателя представлен на сопр. иллюстрациях, - к которым относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.
- Опорожните систему охлаждения (см. Главу
Системы питания и выпуска отработавших газов).

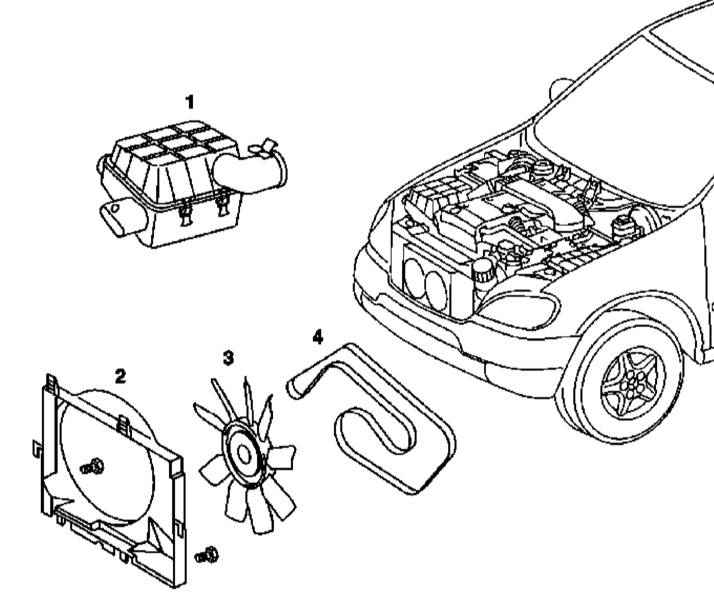

- Снимите вентиляторную сборку системы охлаждения (3 - крыльчатка с вязкостной муфтой) (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Снимите кожух вентилятора системы охлаждения (2) (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Установите экран защиты радиатора/конденсатора К/В.
- Снимите сборку воздухоочистителя (1).
- Снимите ремень привода вспомогательных агрегатов (4) (см. Главу
Двигатель).

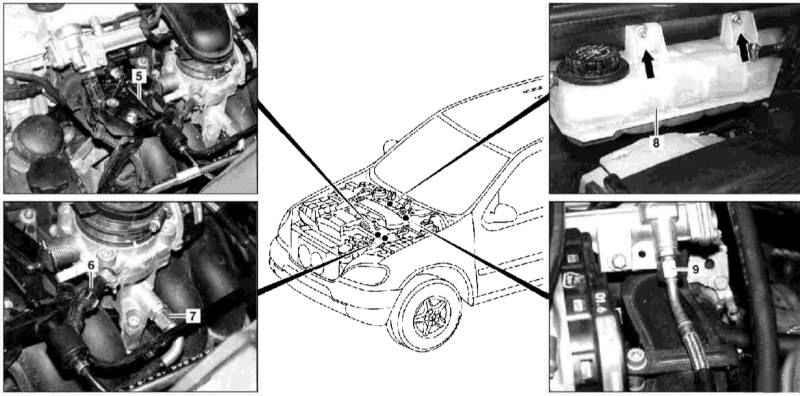

- Отсоедините тягу привода дроссельной заслонки (5).
- Отсоедините вакуумные линии тормозного усилителя (7) и регенерационного тракта (6).
- Отсоедините топливную линию (9).
- Снимите расширительный бачок (8).

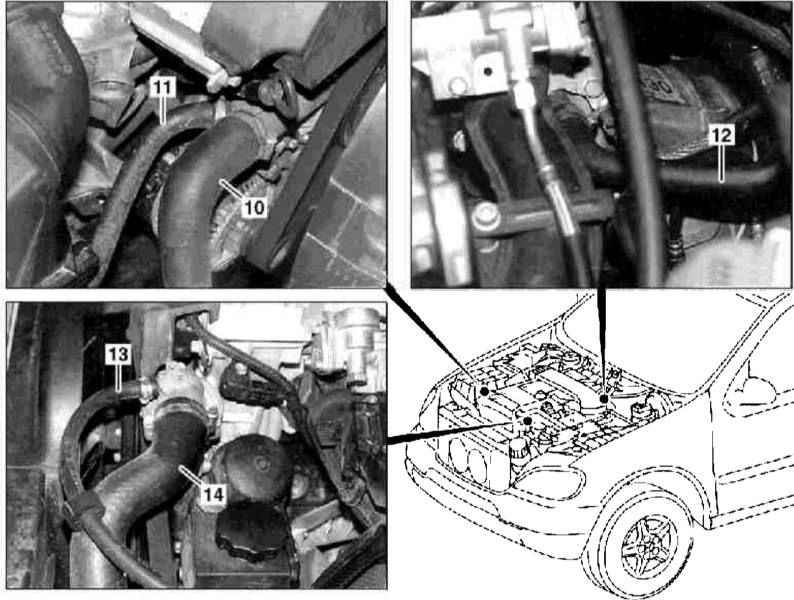

- Отсоедините шланги охладительного тракта (10, 11, 12, 13 и 14)
- Рассоедините разъем(ы) электропроводки двигателя.
- Отболите рулевой насос (26).
- Выверните верхние болты крепления купола трансмиссии к двигателю.
- Снимите стартер (см. Главу
Системы электрооборудования двигателя).

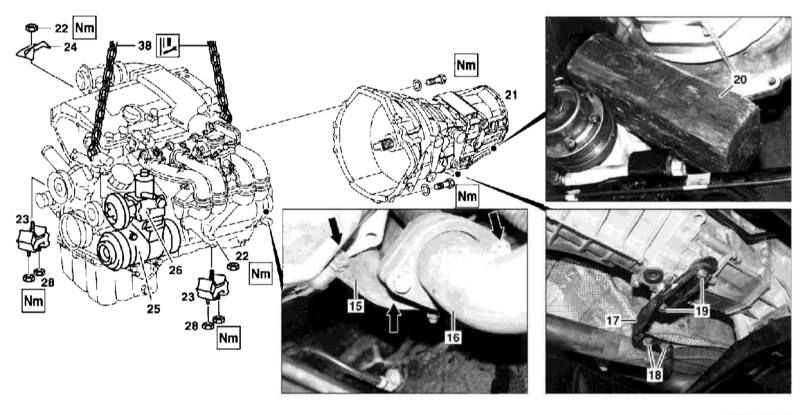

- Снимите от выпускного коллектора приемную трубу системы выпуска отработавших газов (16).
- Отболтите от приемной трубы кронштейн (15).
- Выверните болты крепления опорного кронштейна системы выпуска (17) к картеру трансмиссии.
- Отболтите компрессор К/В (25) и, не отсоединяя линии рефрижераторного тракта, отведите сборку в сторону и закрепите ее, подвязав проволокой.
- Отболтите правую и левую передние опоры подвески силового агрегата (23).23 Подсоедините цепи (38) подъемника к такелажным проушинам силового агрегата.
- Вывесьте двигатель на лебедке и подоприте снизу сборку трансмиссии (21).
- Снимите правую опору подвески силового агрегата (23).
- Выверните оставшиеся болты крепления купола трансмиссии к двигателю.
- Осторожно отделив двигатель от трансмиссии, поднимите его и извлеките из моторного отсека.
- Установка производится в обратном порядке.
|
|
М112/113

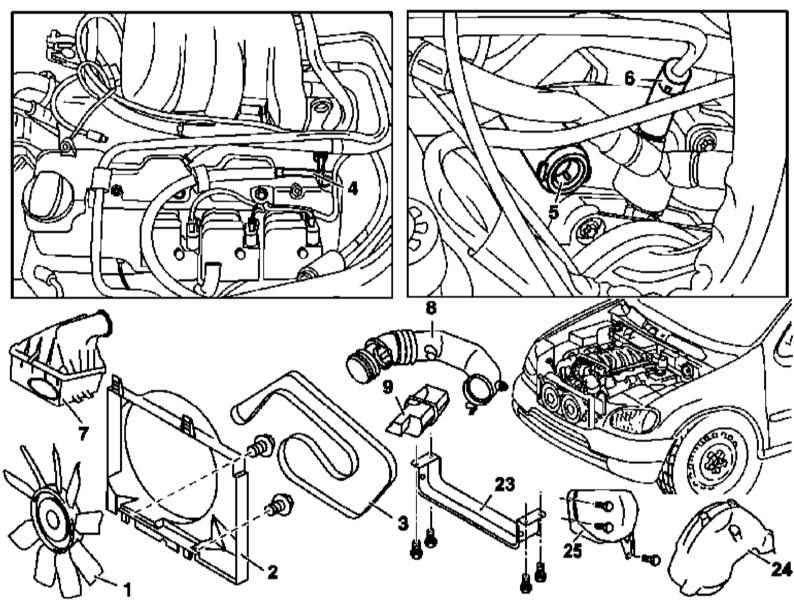

Подготовка к снятию двигателя серий 112 и 113 (на примере двигателя 112.942 - 1 из 5)
Подготовка к снятию двигателя серий 112 и 113 (на примере двигателя 112.942 - 2 из 5)
Подготовка к снятию двигателя серий 112 и 113 (на примере двигателя 112.942 - 3 из 5)
Подготовка к снятию двигателя серий 112 и 113 (на примере двигателя 112.942 - 4 из 5)
Подготовка к снятию двигателя серий 112 и 113 (на примере двигателя 112.942 - 5 из 5)
|
|
|
|
- Иллюстративный материал по подготовке к снятию двигателя представлен на иллюстрациях, - к которым относятся все встречающиеся в тексте ссылки.
- Снимите крышку силового агрегата.
- Удостоверьтесь в правильности установки такелажных проушин двигателя, - задние проушины имеют усиленную конструкцию.
- Отсоедините отрицательный провод от батареи.
- Снимите воздухоотбойник (23), - только модели, оборудованные двигателем 113.942.
- Отсоединив шланг (16), слейте охлаждающую жидкость из радиатора.
- Слейте двигательное масло (см. Главу
Системы питания и выпуска отработавших газов).
- Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (1), - кроме моделей, оборудованных двигателями 113.981 и 113.965.
|
Резьба имеет правостороннюю нарезку.
|
- Снимите кожух вентилятора (2),
- На моделях, оборудованных двигателями 113.981 и 113.965, снимите электрический вентилятор системы охлаждения.
- Установите экран защиты радиатора/конденсатора К/В.
- Снимите расширительный бачок (1).
- Снимите сборку воздухоочистителя (7).
- Снимите резонаторную камеру (9) с соединительным рукавом (8) (см. Главу
Системы питания и выпуска отработавших газов).
- Отсоедините от водяного насоса соединительный шланг (15).
- Снимите шланг (17), идущий от радиатора к кожуху термостата.
- На моделях, оборудованных двигателями серии 113, снимите радиатор (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Отсоедините вакуумную линию (5), соединяющую сервопривод тормозного усилителя с задней частью впускного трубопровода.
- Откачайте масло из рулевого насоса (19).
- Отсоедините от сборки рулевого насоса (19) напорную и возвратную линии, - сразу же закупорьте открытые концы линий во избежание попадания грязи в гидравлическую систему.
- Отсоедините от впускного трубопровода вакуумную линию (6) регенерационного тракта.
- Отсоедините топливную линию (4).
- Снимите линию охладительного тракта (14).
- Снимите ремень привода вспомогательных агрегатов (3) (см. Главу
Двигатель).
- Отсоедините электропроводку от компрессора К/В (10).
- Выверните крепеж и отсоедините компрессора К/В (10) от крышки привода ГРМ.
- Снимите локер защиты арки левого переднего колеса (24) (модели с двигателями серии 113).
- Снимите дефлектор (25) (модели с двигателями серии 113).

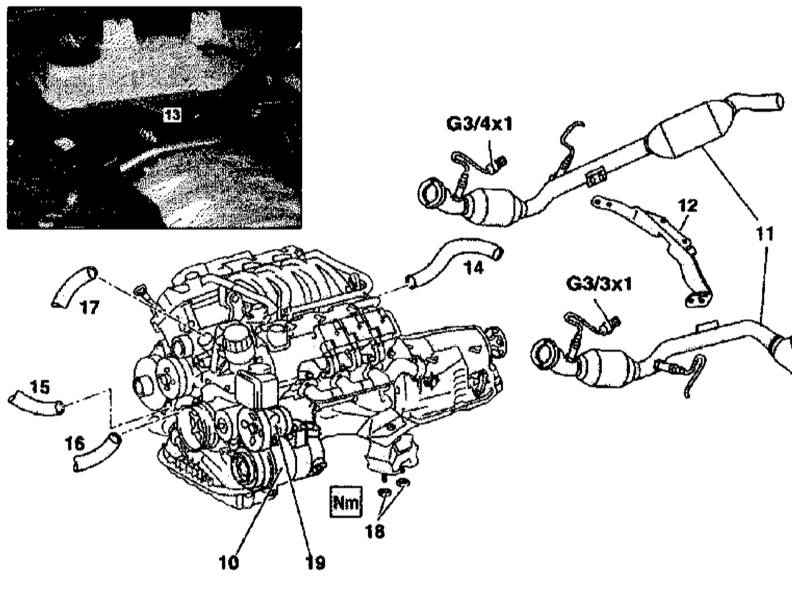

- Отсоедините от выпускных коллекторов приемные трубы системы выпуска отработавших газов (11).
- Отсоедините опорный кронштейн системы выпуска отработавших газов (12).

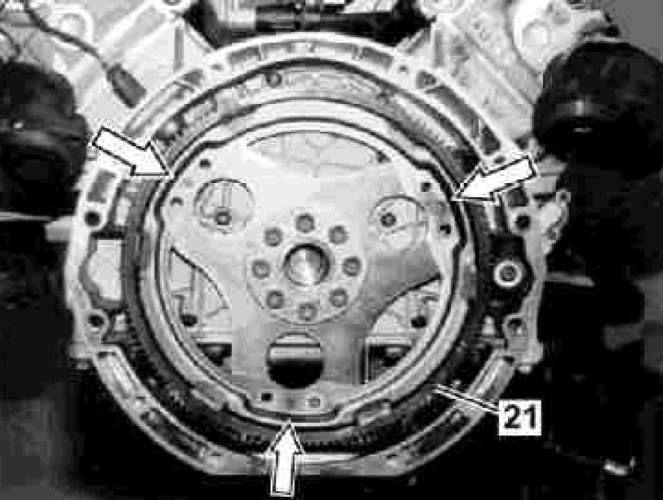

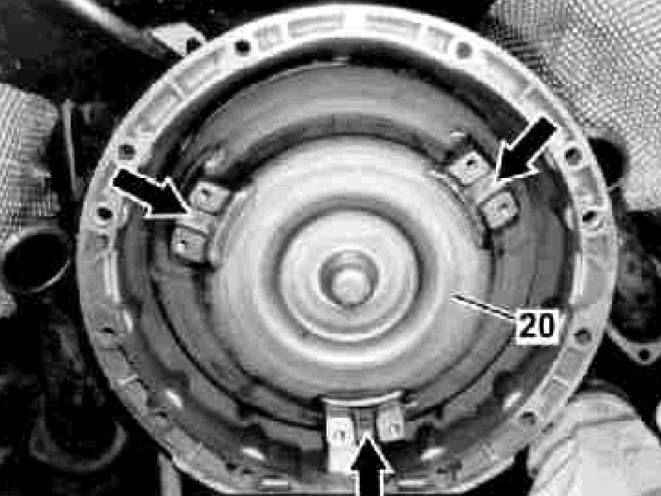

- Отболтите преобразователь вращения (20) от зубчатого венца запуска двигателя (21).
- Рассоедините контактные разъемы электропроводки левого и правого докаталитических лямбда-зондов (G3/3x1 и G3/4x1) на картере трансмиссии.
- Выверните болты крепления стартера, - не отсоединяйте электропроводку.
- Отпустите болты крепления купола трансмиссии к двигателю, выверните все болты, за исключением двух верхних (двигатели серии 112)/нижних (двигатели серии 113).
- Отдайте гайки опор подвески силового агрегата (18).
- На моделях с АТ выверните маслоналивную трубку на правой головке цилиндров.
- Подсоедините цепи лебедки к такелажным проушинам двигателя.

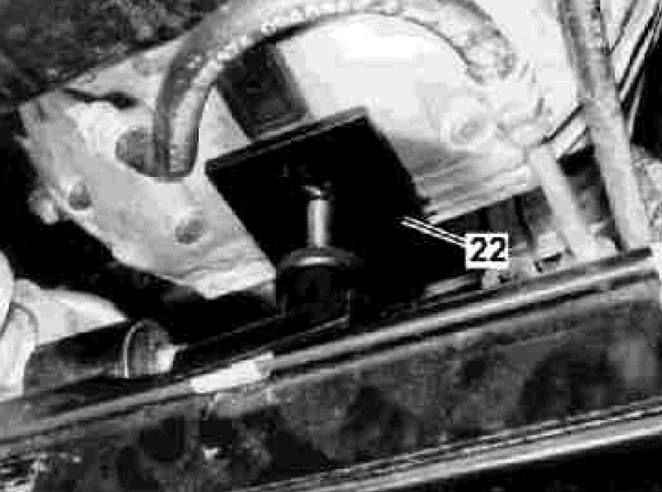

- Вывесьте двигатель и подоприте трансмиссию (22).
- Выверните оставшиеся два болта крепления трансмиссии к двигателю, и аккуратно извлеките последний из моторного отсека автомобиля.
- Установка производится в обратном порядке.
|
|
|
