4.5.6. Проверка базового положения балансировочного вала (только двигатели серии 628)
Проверка базового положения балансировочного вала двигателя серии 628
Проверка базового положения балансировочного вала двигателя серии 628
|
|
|
|
|
|

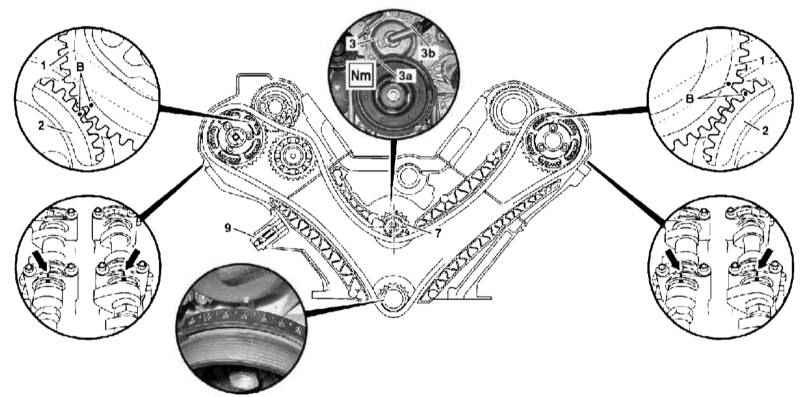

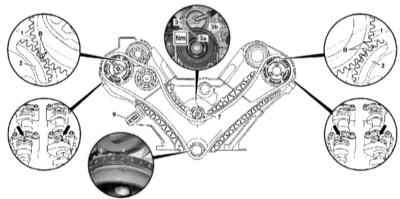

- Иллюстративный материал по проверке базового положения балансировочного вала на двигателях серии 628 представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите крышки головок цилиндров.
- Снимите сборку электрического вентилятора системы охлаждения (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Выверните нижний болт (3а) крышки (3), - с целью обеспечения доступа к болту проверните коленчатый вал в нормальном направлении.
- Приведите поршень первого цилиндра в положение ВМТ.
- Выверните верхний болт (3b) и снимите крышку (3).
- Снимите центрифугу.
- Удостоверьтесь, что натяжитель (9) обеспечивает требуемое усилие натяжения газораспределительной цепи.
- Установите на картер крышку (3) и закрепите ее верхним болтом (3b).
- Проверните коленчатый вал на два полных оборота в нормальном направлении, вновь приведя поршень первого цилиндра в положение ВМТ.
- Снова снимите крышку (3).
- Удостоверьтесь в правильности базовой установки распределительных валов (см. Раздел
Установка базового положения распределительных валов).

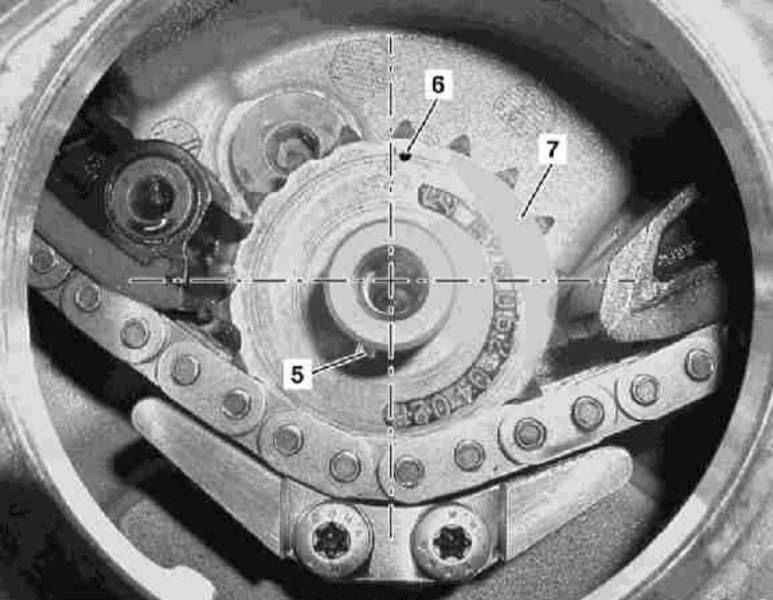

- Проверьте правильность базовой установки балансировочного вала, пружина (5) которого должна занимать показанное на снимке положение, а маркировка (6) на звездочке (7) быть слегка смещенной относительно положения «на 12 часов».
- Действуя в порядке, обратном порядку демонтажа, установите снимавшиеся компоненты на свои места.
|
|
|
