4.5.16. Обслуживание системы смазки

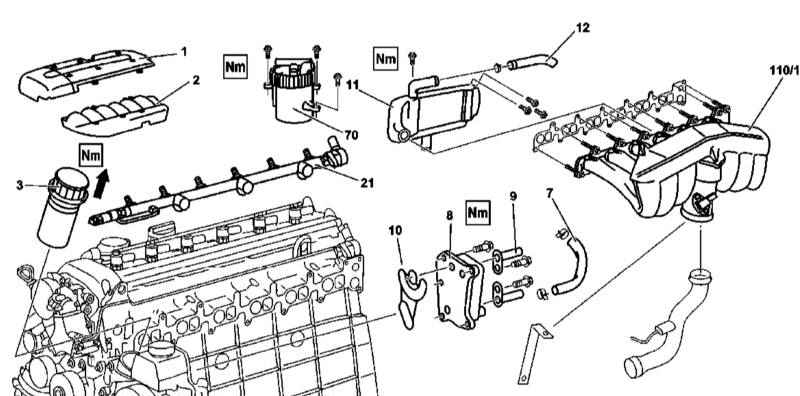

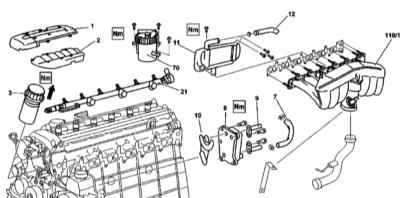

Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 612

10 — Уплотнительный элемент

70 — Главный топливный фильтр


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Снимите отделочные панели (1 и 2).
  4. Снимите крышку (3) кожуха масляного фильтра, извлеките фильтрующий элемент и слейте масло в приготовленную емкость.
  5. Снимите нижнюю секцию шумоизоляции.
  6. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  7. Отсоедините от теплообменника EGR (11) шланг охладительного тракта (12).
  8. Снимите охладитель топлива.
  9. Выверните болты крепления теплообменника EGR (11) к головке цилиндров.
  10. Отделите теплообменник EGR от трубопровода распределения воздуха (110/1).
  11. Снимите трубопровод (110/1).
  12. Снимите топливную магистраль (21) (см. Главу Системы питания и выпуска отработавших газов).
  13. Отсоедините шланг охладительного тракта (7) от жидкостного охладителя (8).
  14. Отсоедините линии ATF (9) от теплообменника (8), - приготовьтесь к сбору вытекающей жидкости.
  15. Отсоедините теплообменник (8) от крышки привода ГРМ.
  16. Установка производится в обратном порядке.
  17. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Системы питания и выпуска отработавших газов).
  18. В заключение запустите двигатель и проверьте на наличие признаков развития утечек.
  19. Прогрев двигатель до нормальной рабочей температуры, заглушите его и, спустя приблизительно 2 минуты, проверьте уровень двигательного масла. В случае необходимости произведите соответствующую корректировку (см. Главу Системы питания и выпуска отработавших газов).

Снятие и установка поддона картера

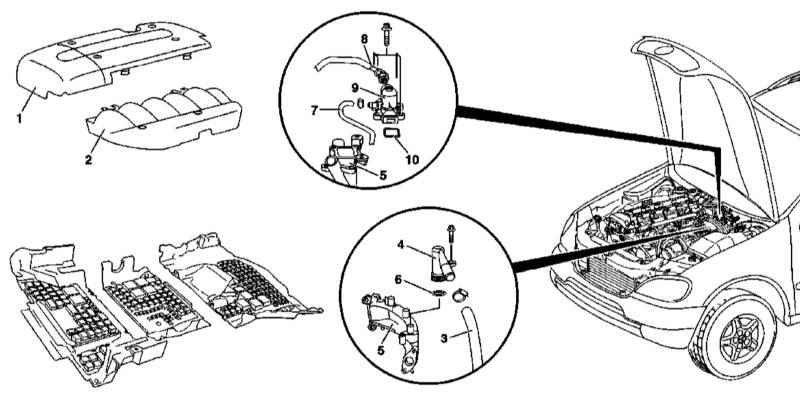

Подготовка к снятию поддона картера двигателя серии 612

10 — Уплотнительный элемент

8 — Выходная топливная линия

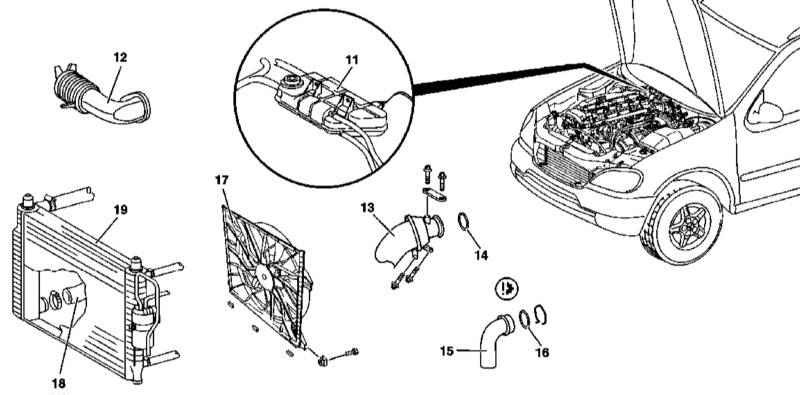

Подготовка к снятию поддона картера двигателя серии 612

11 — Расширительный бачок системы охлаждения
12 — Воздухозаборник
13 — Подсоединенный к турбокомпрессору рукав тракта наддува воздуха
14 — Уплотнительное кольцо
15 — Подсоединенный к смесительной камере рукав тракта наддува воздуха

16 — Уплотнительное кольцо
17 — Электрический вентилятор системы охлаждения
18 — Шланг охладительного тракта
19 — Радиатор

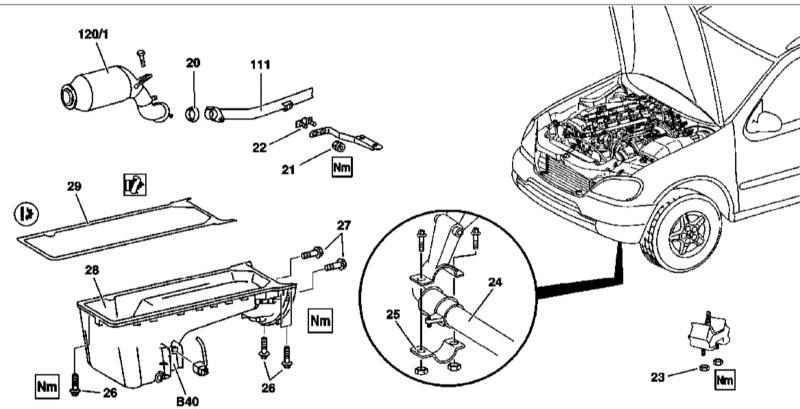

Детали установки поддона картера двигателя серии 612

20 — Расширительный бачок системы охлаждения
21 — Самоконтрящаяся гайка
22 — Резьбовая пластина
23 — Гайка крепления опоры подвески силового агрегата к раме автомобиля
24 — Торсионная штанга
25 — Хомут
26 — Болт крепления поддона

27 — Болт крепления поддона
28 — Поддон картера
29 — Уплотнительная прокладка
111 — TWC
120/1 — Первичный каталитический преобразователь
В40 — Датчик уровня масла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки поддона картера на двигателе серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Отсоедините отрицательный провод от батареи.
  4. Снимите нижнюю секцию шумоизоляции.
  5. Слейте двигательное масло (см. Главу Системы питания и выпуска отработавших газов).
  6. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  7. Снимите отделочные панели (1 и 2).
  8. Отсоедините шланг охладительного тракта (3) от соединительного элемента (4).
  9. Отсоедините шланг (3) от EGR (5).
  10. Отсоедините топливный шланг (7) от устройства предварительного подогрева топлива (9).
  11. Снимите устройство (9) с EGR (5), - приготовьте новую прокладку.
  12. Снимите расширительный бачок системы охлаждения (11) (см. Главу Системы охлаждения, отопления и воздушного кондиционера).
  13. Снимите воздухозаборник (12).
  14. Снимите воздушный рукав (13), - приготовьте новое уплотнительное кольцо (6).
  15. Отсоедините воздушный шланг (15) от смесительной камеры.
  16. Снимите вентилятор системы охлаждения (17).
  17. Отсоедините шланг (18) от радиатора (19).
  18. Отсоедините электропроводку от датчика уровня двигательного масла (В40).
  19. Отпустите хомут крепления первичного каталитического преобразователя (120/1) к TWC (111).
  20. Снимите хомуты крепления торсионной штанги (24).
  21. Отдайте гайки (23) передних опор подвески силового агрегата.
  22. Вывесьте двигатель на лебедке.
  23. Отпустите крепежные болты (26 и 27) и слейте масло из поддона картера (28).
  24. Окончательно выверните болты и снимите поддон.
  25. Снимите уплотнительную прокладку (29).
  26. Тщательно зачистите сопрягаемые поверхности поддона и блока.
  27. Установка производится в обратном порядке. Помните, что все уплотнительные элементы подлежат замене в обязательном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
  28. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Снятие и установка датчика уровня масла

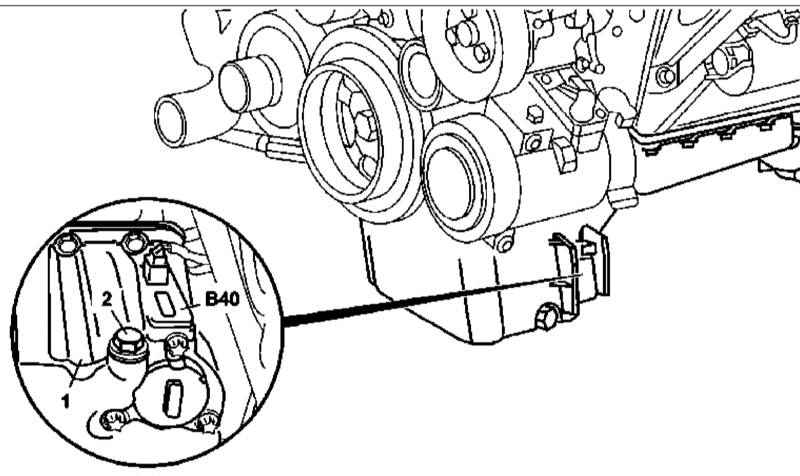

Детали установки датчика уровня масла двигателя серии 612

1 — Поддон картера
2 — Сливная пробка

В40 — Датчик уровня масла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки датчика уровня масля двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Снимите нижнюю секцию шумоизоляции.
  4. Слейте двигательное масло (см. Главу Системы питания и выпуска отработавших газов).
  5. Отсоедините электропроводку и снимите датчик уровня масла (В40).
  6. Установка производится в обратном порядке.
  7. Запустите двигатель и проверьте его на наличие признаков развития утечек.

Снятие и установка маслораспылителей

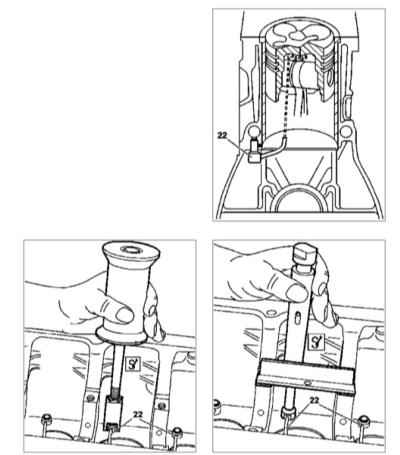

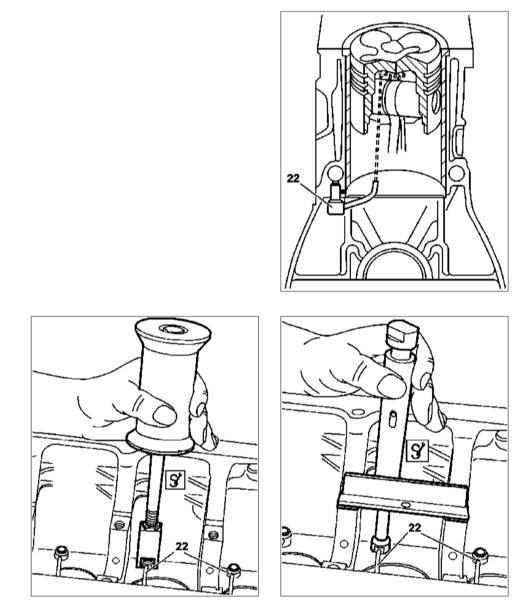

Детали установки маслораспылителей на двигателе серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

Обслуживание маслораспылителей сопряжено с демонтажем коленчатого вала и его выполнение быть поручено специалистам автосервиса.

  1. Детали установки маслораспылителей на двигателе серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите поддон картера (см. выше).
  3. Снимите коленчатый вал.
  4. Снимите маслораспылители (22).
  5. Установка производится в обратном порядке.

Снятие и установка масляного насоса

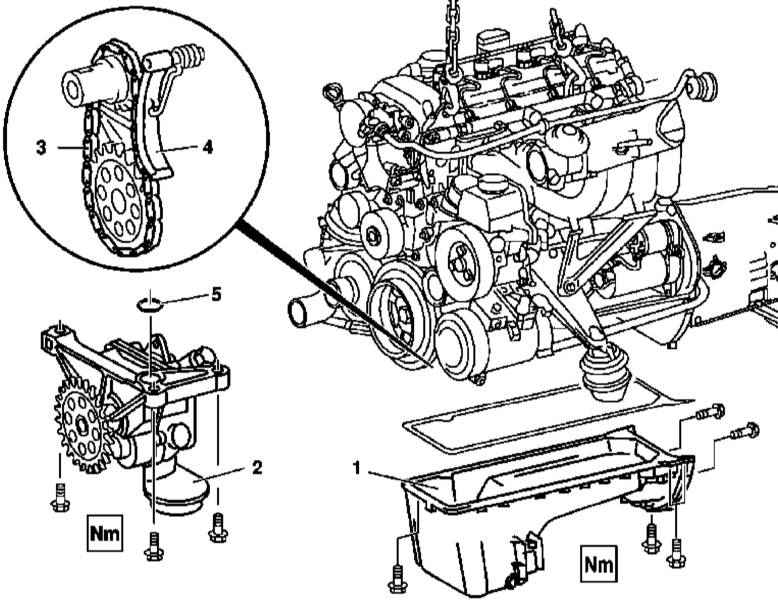

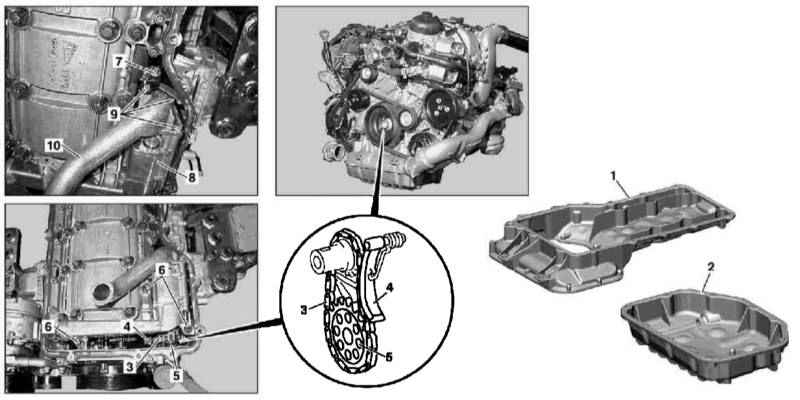

Детали установки масляного насоса двигателя серии 612

1 — Поддон картера
2 — Масляный наос
3 — Цепь привода масляного насоса

4 — Натяжитель цепи
5 — Уплотнительное кольцо


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки масляного насоса двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите поддон картера (1) (см. выше).
  3. Выверните болты крепления масляного насоса (2) к картеру двигателя.
  4. Отожмите натяжитель (4) и скиньте цепь (3) с приводной звездочки насоса. Снимите насосную сборку (2).
  5. Тщательно зачистите сопрягаемые поверхности насоса и блока двигателя.
  6. Заполните насосную сборку свежим маслом.
  7. Установка производится в обратном порядке, - не забудьте прочистить сетчатый фильтр маслозаборника.

Замена цепи привода масляного насоса

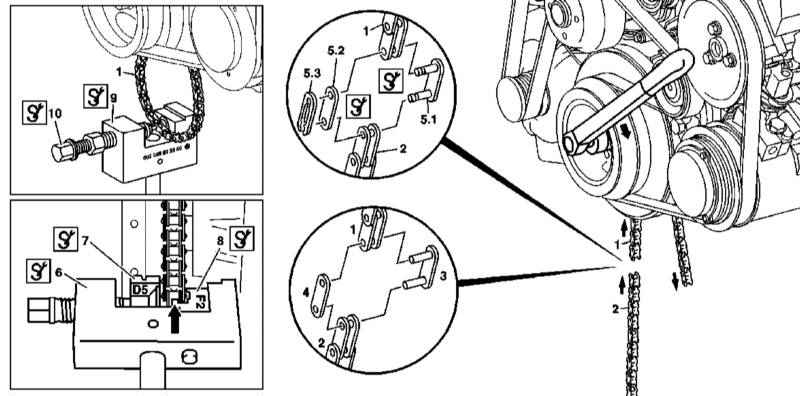

Детали установки цепи привода масляного насоса на двигателе серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки цепи привода масляного насоса на двигателе серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите поддон картера (см. выше).
  3. Снимите масляный насос (см. выше).
  4. При помощи специального приспособления расчлените цепь привода насоса и снимите ее с двигателя.
  5. Установка производится в обратном порядке, - для сочленения цепи воспользуйтесь специальным приспособлением.

Двигатель серии 628

Снятие и установка кожуха масляного фильтра

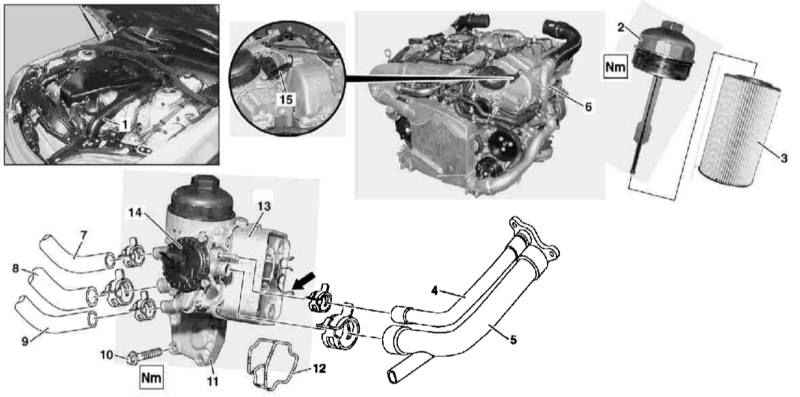

Детали установки масляного фильтра двигателя серии 628

1 — Воздухозаборник
2 — Крышка
3 — Фильтрующий элемент
4 — Линия охладительного тракта
5 — Вентиляционная линия
6 — Левый впускной рукав тракта наддува воздуха
7 — Линия охладительного тракта
8 — Вентиляционная линия

9 — Линия охладительного тракта
10 — Болт
11 — Кожух масляного фильтра
12 — Уплотнительная прокладка
13 — Жидкостной теплообменник
14 — Клапан системы вентиляции картера (PCV)
15 — Опорный кронштейн


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки масляного фильтра на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите нижнюю секцию шумоизоляции.
  3. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  4. Поднимите крышку силового агрегата.
  5. Снимите электрический вентилятор системы охлаждения.
  6. Отверните крышку (2) кожуха масляного фильтра (11).
  7. Снимите шланг охладительного тракта, идущий от радиатора к термостату.
  8. Отсоедините от кожуха фильтра (11) линии охладительного (4) и вентиляционного (5) трактов, высвободите их из опорного кронштейна (стрелка).
  9. Также отсоедините от фильтра линии (7, 9 и 8).
  10. Снимите опорный кронштейн (15).
  11. Выверните болты (10).
  12. Снимите кожух масляного фильтра (11)
  13. Установка производится в обратном порядке.
  14. В заключение запустите двигатель и проверьте фильтр на наличие признаков развития утечек.
  15. Проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу Системы питания и выпуска отработавших газов).

Снятие и установка жидкостного теплообменника масляного фильтра

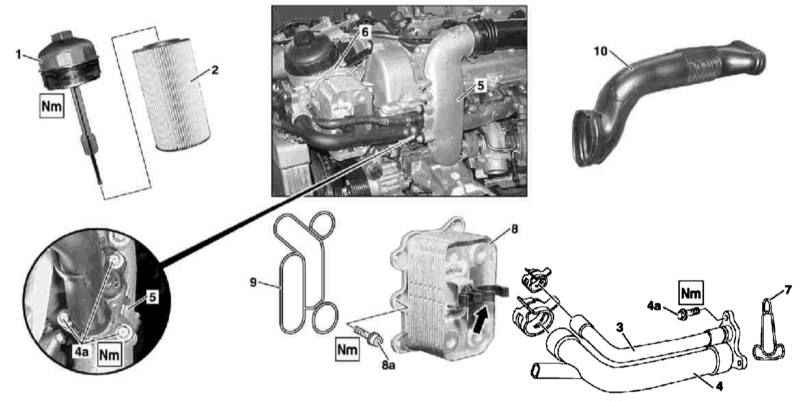

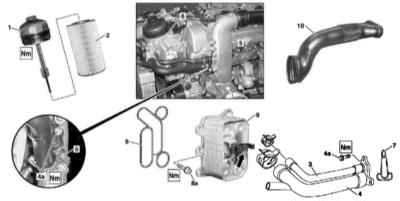

Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 628

1 — Крышка
2 — Фильтрующий элемент
3 — Линия охладительного тракта
4 — Вентиляционная линия
4а — Болт
5 — Левый впускной рукав тракта наддува воздуха

6 — Кожух масляного фильтра
7 — Уплотнительная прокладка
8 — Жидкостной теплообменник
8а — Болт
9 — Уплотнительная прокладка
10 — Воздухозаборник


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки жидкостного теплообменника масляного фильтра на двигателе серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте капот.
  3. Поднимите крышку силового агрегата.
  4. Отверните крышку (1) кожуха масляного фильтра (6) и извлеките фильтрующий элемент (2).
  5. Снимите левой переднее колесо и локер защиты колесной арки.
  6. Снимите нижнюю секцию шумоизоляции.
  7. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  8. Отсоедините от кожуха масляного фильтра (6) линии охладительного (3) и вентиляционного (4) трактов.
  9. Снимите с кожуха масляного фильтра (6) жидкостной теплообменник (8).
  10. Тщательно зачистите сопрягаемые поверхности, приготовьте новую уплотнительную прокладку (9).
  11. Установка производится в обратном порядке.
  12. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.
  13. Проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу Системы питания и выпуска отработавших газов).

Снятие и установка поддона картера

Нижняя секция поддона

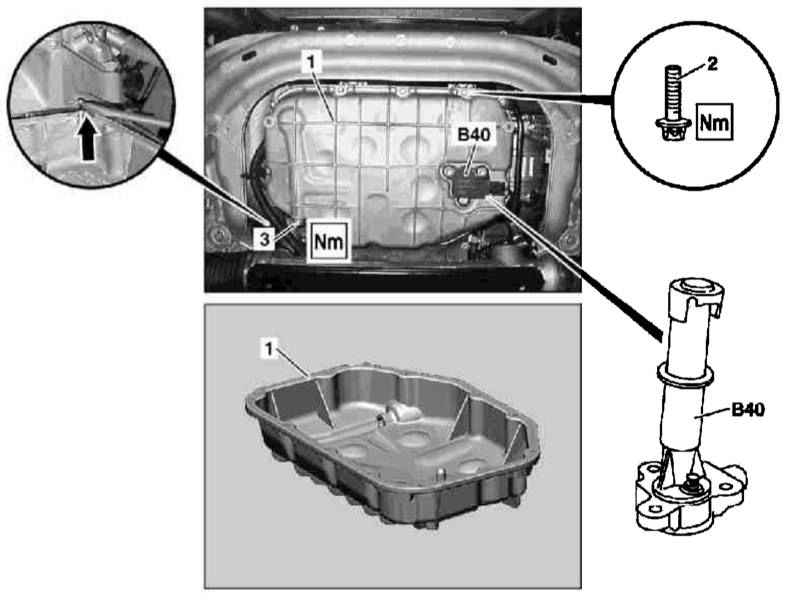

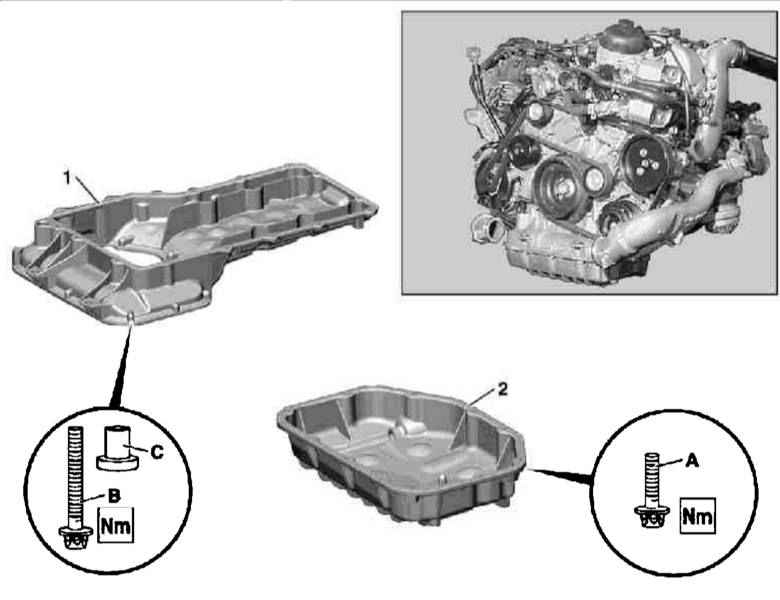

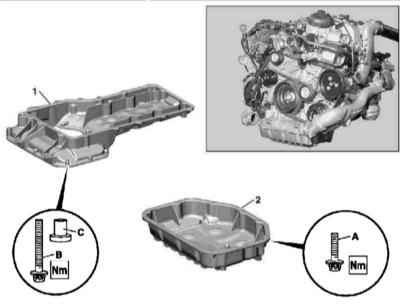

Детали установки нижней секции поддона картера двигателя серии 628

1 — Нижняя секция поддона картера
2 — Болт TORX М8xМ6x20

3 — Сливная пробка поддона
В40 — Датчик уровня двигательного масла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки нижней секции поддона картера на двигателе серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите нижнюю секцию шумоизоляции.
  3. Отсоедините электропроводку от датчика уровня масла (В40).
  4. Слейте двигательное масло (см. Главу Системы питания и выпуска отработавших газов).
  5. Снимите/опустите сборку переднего моста (см. Главу Подвеска и рулевое управление).
  6. Выверните болты крепления опорного кронштейна нижнего рукава тракта наддува воздуха на правой стенке нижней секции поддона картера.
  7. Выверните крепежные болты (2) и снимите нижнюю секцию поддона (1), в случае необходимости поддев ее в указанном стрелкой месте.
  8. Снимите датчик уровня масла (В40).
  9. Тщательно зачистите сопрягаемые поверхности нижней и верхней секций поддона.
  10. Установка производится в обратном порядке, - проследите за правильностью нанесения герметика на сопрягаемую поверхность нижней секции поддона.

Верхняя секция поддона

Детали установки верхней секции поддона картера двигателя серии 628

1 — Верхняя секция поддона
2 — Нижняя секция поддона
А — Болт TORX М6x20

В — Болт TORX М6x40
С — Втулка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки верхней секции поддона картера на двигателе серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите нижнюю секцию поддона картера (2) (см. выше).
  3. Снимите верхнюю секцию поддона (1).
  4. Тщательно зачистите сопрягаемые поверхности.
  5. Установка производится в обратном порядке, - проследите за правильностью нанесения герметика.

Снятие и установка масляного насоса

Детали установки масляного насоса на двигателе серии 628

1 — Верхняя секция поддона картера
2 — Нижняя секция поддона картера
3 — Цепь привода масляного насоса
4 — Натяжитель цепи
5 — Звездочка привода насоса

6 — Болт
7 — Болт
8 — Масляный насос
9 — Болт
10 — Крышка с маслопроводом


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки масляного насоса двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите обе секции поддона картера (см. выше).
  3. Выверните винт (7).
  4. Выверните болты (6) крепления масляного насоса (8).
  5. Оттяните натяжитель (4) приводной цепи (3) от звездочки (5) привода насоса (8). В случае необходимости снимите цепь и произведите ее замену.
  6. Снимите насосную сборку (8).
  7. Выверните болты (9) и отсоедините от насоса крышку с маслопроводом (10).
  8. Прочистите сетчатый фильтр маслозаборника.
  9. Тщательно зачистите сопрягаемые поверхности.
  10. Заполните насосную сборку свежим маслом.
  11. Установка производится в обратном порядке.


« предыдущая страница
4.5.15. Снятие и установка опор подвески силового агрегата
^
к оглавлению
следующая страница »
5. Системы охлаждения, отопления и воздушного кондиционера

Copyright © 2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
