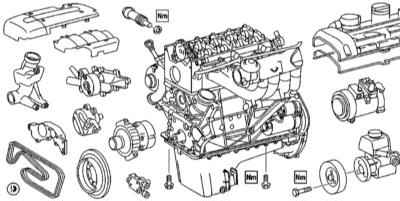

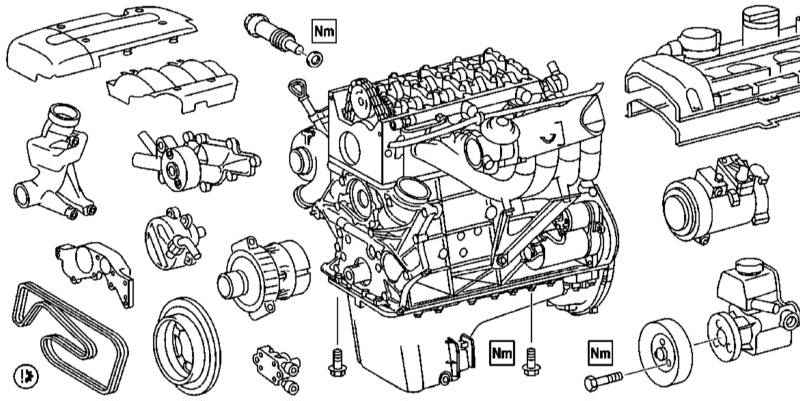

4.5.4. Снятие и установка компонентов привода ГРМ

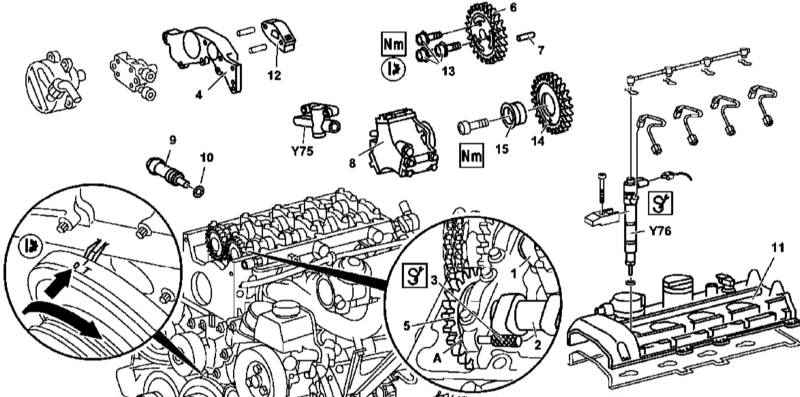

Детали установки промежуточной звездочки ТНВД двигателя серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки промежуточной звездочки ТНВД двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Снимите форсунки (Y76) (см. Главу Системы питания и выпуска отработавших газов).
  4. Снимите крышку головки цилиндров (11).
  5. Провернув двигатель в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - должно произойти совмещение установочной метки распределительного вала с меткой на крышке его подшипника.
  6. Заблокируйте впускной распределительный вал (2) при помощи стержня (3), продетого в отверстие в крышке первого подшипника (А) и введенного в отверстие шестерне вала (5).
  7. Снимите сборку натяжителя цепи (9) (см. ниже)
  8. Снимите переднюю крышку головки цилиндров (4) (см. Раздел Снятие и установка двигателя).
  9. Снимите направляющую цепи (12) (см. ниже).
  10. Снимите ТНВД (см. Главу Системы питания и выпуска отработавших газов).
  11. Пометьте положение газораспределительной цепи на приводной звездочке распределительного вала (6).
  12. Отболтите звездочку (6) от выпускного распределительного вала (1).

Болты крепления звездочки (13) подлежат замене в обязательном порядке.

  1. Снимите звездочку (6), - постарайтесь не обронить направляющий штифт (7).
  2. Выверните болт крепления промежуточной звездочки (14) и снимите последнюю в сборе со втулкой (15).
  3. Установка производится в обратном порядке, - проследите за правильностью базовой установки распределительных валов (см. Раздел Установка базового положения распределительных валов).
  4. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек масла и топлива.

Натяжитель цепи

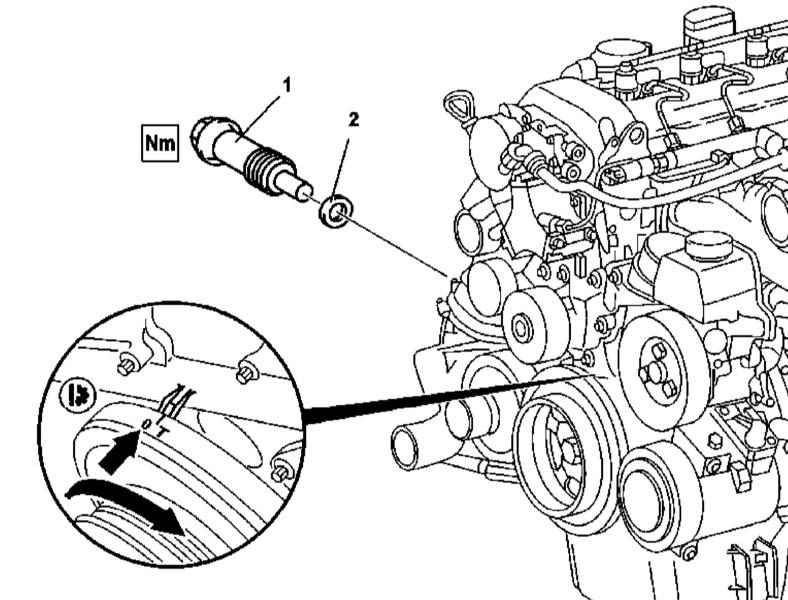

Детали установки натяжителя газораспределительной цепи двигателя серии 612

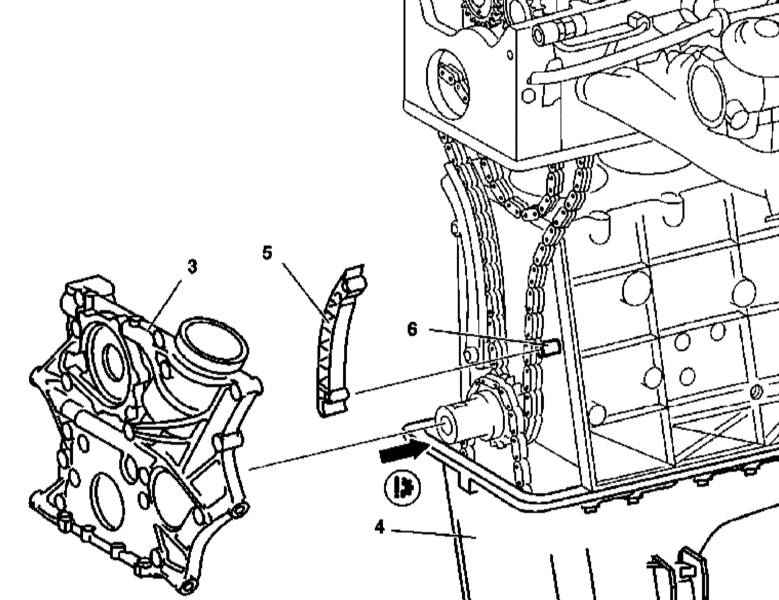

Подготовка к снятию нижней направляющей газораспределительной цепи двигателя серии 612

Детали установки нижней направляющей газораспределительной цепи двигателя серии 612

3 — Крышка привода ГРМ
4 — Поддон картера

5 — Направляющая
6 — Несущий штифт


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки натяжителя газораспределительной цепи двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Провернув коленчатый вал в нормальном направлении, приведите двигатель в положение ВМТ поршня первого цилиндра, - метки распределительного вала и крышки его подшипника должны совместиться.
  3. Снимите воздухозаборник.
  4. Снимите натяжитель цепи (1).
  5. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент (2).
  6. Нижняя направляющая цепи
  7. Иллюстративный материал по подготовке к снятию и детали установки нижней направляющей газораспределительной цепи двигателя серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  8. Снимите головку цилиндров (см. Раздел Снятие и установка головки(ок) цилиндров).
  9. Снимите крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
  10. Снимите нижнюю направляющую (5) с несущего штифта (6).
  11. Установка производится в обратном порядке.
  12. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также произведите очистку памяти модуля бортовой самодиагностики.

Направляющая цепи на головке цилиндров

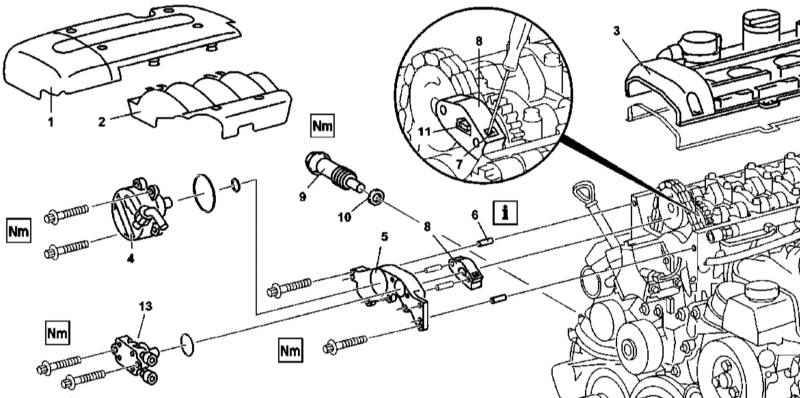

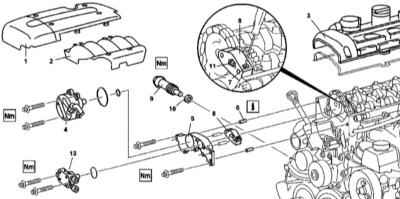

Детали установки направляющей цепи на головке цилиндров двигателя серии 612

1 — Панель отделки крышки головки цилиндров
2 — Панель отделки воздухораспределителя
3 — Крышка головки цилиндров
4 — Вакуумный насос
5 — Передняя крышка головки цилиндров
6 — Направляющий штифт
7 — Блокирующий храповик

8 — Верхняя направляющая цепи
9 — Натяжитель цепи
10 — Уплотнительный элемент
11 — Приводной элемент
13 — Топливный насос


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки направляющей цепи на головке цилиндров двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панель отделки крышки головки цилиндров (1).
  3. Провернув коленчатый вал в нормальном направлении, приведите двигатель в положение ВМТ поршня первого цилиндра, - метки распределительного вала и крышки его подшипника должны совместиться.
  4. Снимите натяжитель цепи (9) (см. выше).
  5. Снимите переднюю крышку головки цилиндров (5) (см. Раздел Снятие и установка крышек привода ГРМ).
  6. Заблокируйте распределительный вал, продев специальный стержень в отверстие в крышке его первого подшипника и заправив его в приводную шестерню.
  7. Отболтите приводной элемент (11) впускного распределительного вала.
  8. Снимите верхнюю направляющую цепи (8).
  9. Установка производится в обратном порядке.
  10. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.

Натяжная планка

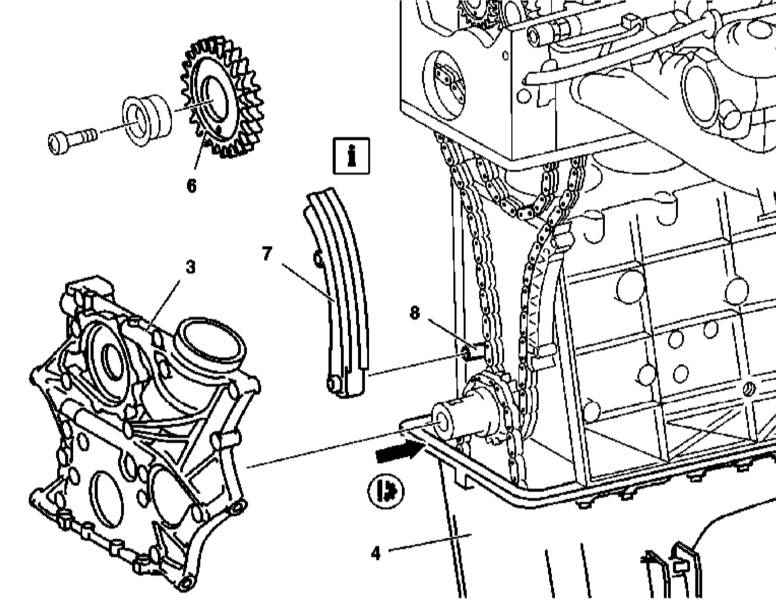

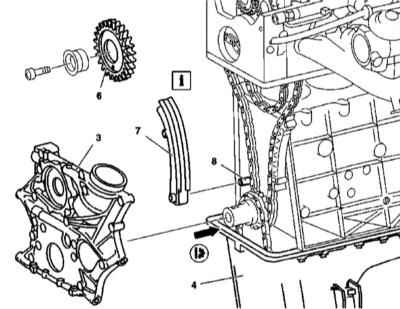

Детали установки натяжной планки на двигателе серии 612

6 — Промежуточная шестерня ТНВД

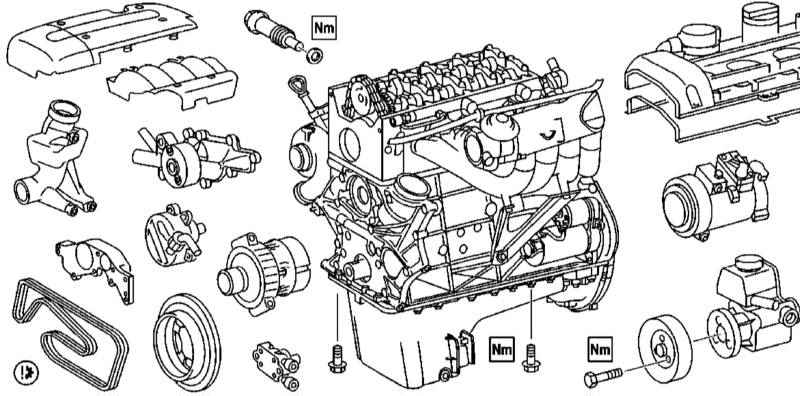

Подготовка к снятию натяжной планки с двигателя серии 612


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Иллюстративный материал по подготовке к снятию и детали установки натяжной планки на двигателе серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите головку цилиндров (см. Раздел Снятие и установка головки(ок) цилиндров).
  3. Снимите крышку привода ГРМ (3) (см. Раздел Снятие и установка крышек привода ГРМ).

Необходимость в демонтаже поддона картера (4) отсутствует, - постарайтесь не повредить уплотнительную прокладку поддона.

  1. Снимите натяжную планку (7) с несущего штифта (8).
  2. Установка производится в обратном порядке.
  3. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

М628

Промежуточная звездочка ТНВД

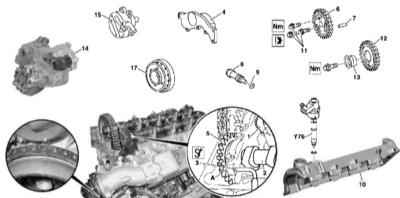

Детали установки промежуточной звездочки ТНВД двигателя серии 628

1 — Выпускной распределительный вал
2 — Впускной распределительный вал
3 — Блокировочный стержень
4 — Передняя крышка
5 — Шестерня впускного распределительного вала
6 — Ведущая звездочка распределительного вала
7 — Направляющий штифт
8 — Натяжитель цепи
9 — Уплотнительный элемент

10 — Крышка головки цилиндров
11 — Болт
12 — Промежуточная звездочка ТНВД с муфтой опережения угла впрыска
13 — Втулка
14 — ТНВД
15 — Вакуумный насос
17 — Центрифуга
А — Отверстие
Y76 — Форсунка

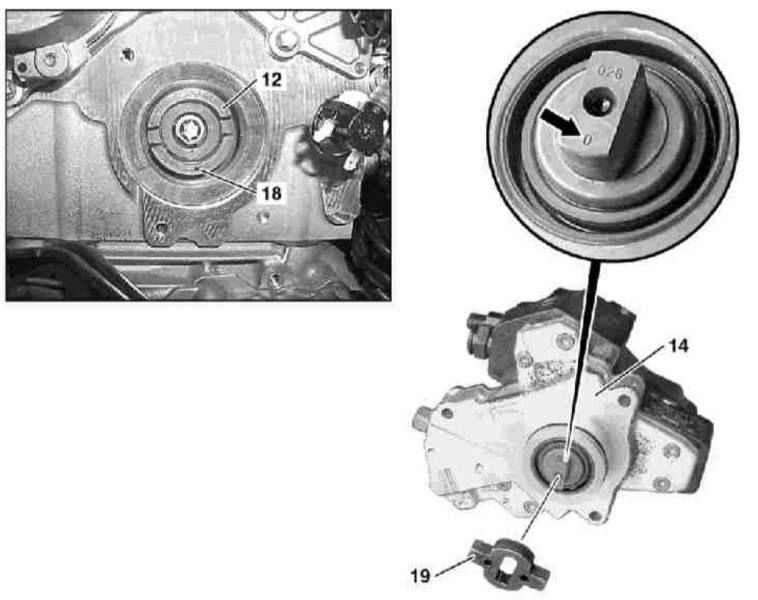

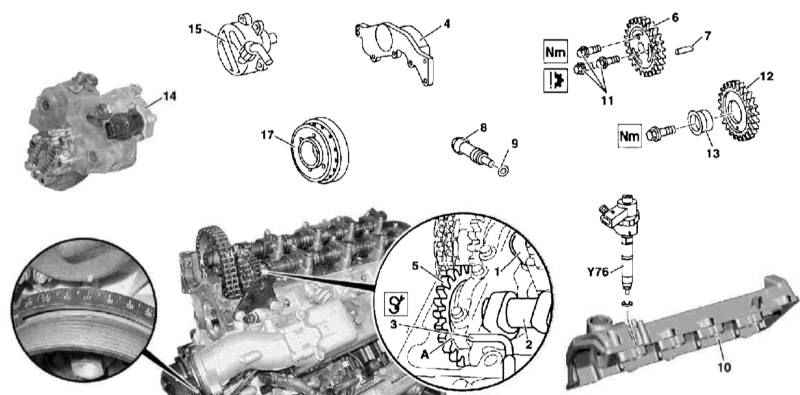

Детали установки промежуточной звездочки ТНВД двигателя серии 628

12 — Промежуточная звездочка ТНВД с муфтой опережения угла впрыска
14 — ТНВД

18 — Гнездо
19 — Плавающая муфта опережения угла впрыска


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки промежуточной звездочки ТНВД двигателя серии 628 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите крышки головки цилиндров (10).
  3. Снимите центрифугу (17).
  4. При помощи специальных стержней (3), продеваемых сквозь крышки первых подшипников и вводимых отверстия приводных шестерен (А), заблокируйте впускные распределительные валы (2) обеих головок цилиндров.
  5. Снимите натяжитель цепи (8) (см. ниже).
  6. Снимите ТНВД (14)
  7. Снимите вакуумный насос (15)
  8. Снимите переднюю крышку (4) головки цилиндров (см. Раздел Снятие и установка крышек привода ГРМ).
  9. Пометьте положение цепи на звездочке (6) распределительного вала.
  10. Снимите звездочку (6) с цапфы вала (1).
  11. Извлеките впускной распределительный вал (2) из правой головки цилиндров.
  12. Выверните болт крепления промежуточной звездочки ТНВД (12).
  13. Снимите звездочку (12) вместе с цилиндрическим вкладышем (13).
  14. Установка производится в обратном порядке. Проследите, чтобы при установке ТНВД гнездо (18) звездочки (12) было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя.
  15. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек.
  16. Также очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Натяжитель цепи

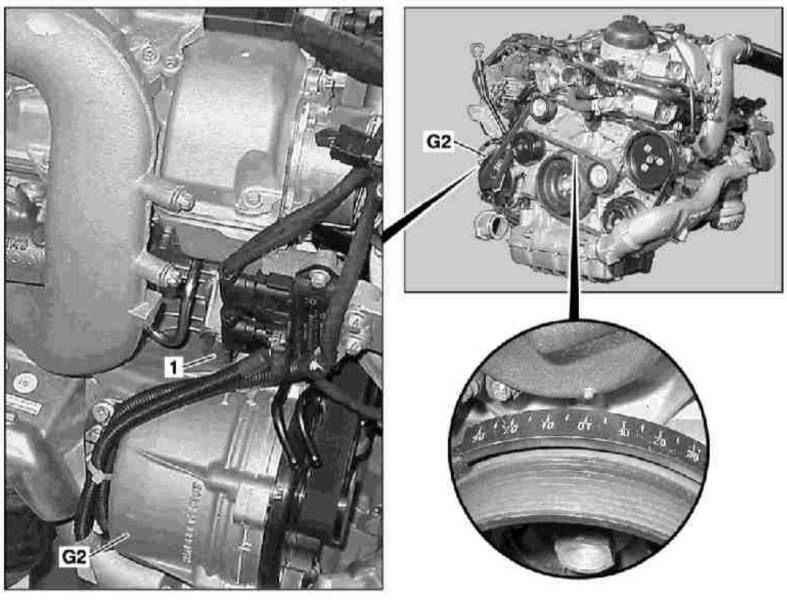

Детали установки натяжителя газораспределительной цепи двигателя серии 628


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки натяжителя газораспределительной цепи двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите генератор (G2) (см. Главу Системы электрооборудования двигателя).
  3. Снимите натяжитель цепи (1).
  4. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент.

Натяжная планка

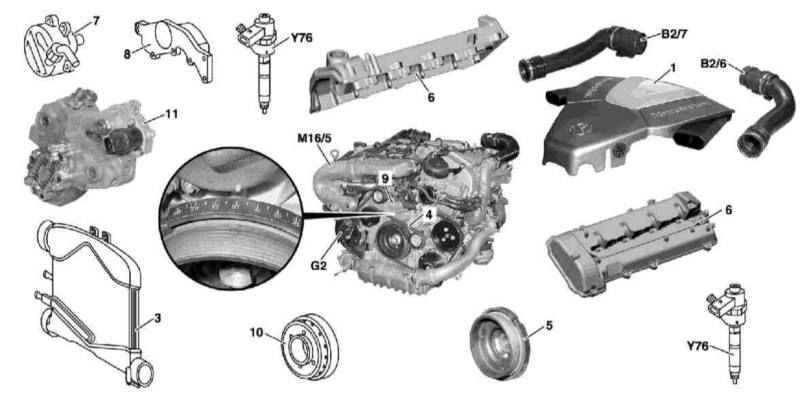

Подготовка к снятию натяжной планки с двигателя серии 628

1 — Воздухоочиститель
3 — Охладитель тракта наддува воздуха
4 — Ремень привода вспомогательных агрегатов
5 — Демпфер крутильных колебаний/шкив приводного ремня
6 — Крышки головки цилиндров
7 — Вакуумный насос
8 — Передняя крышка
9 — Крышка

10 — Центрифуга
11 — ТНВД
В2/6 — Левый датчик MAF
В2/7 — Правый датчик MAF
М16/5 — Активатор дроссельной заслонки
G2 — Генератор
Y76 — Форсунка

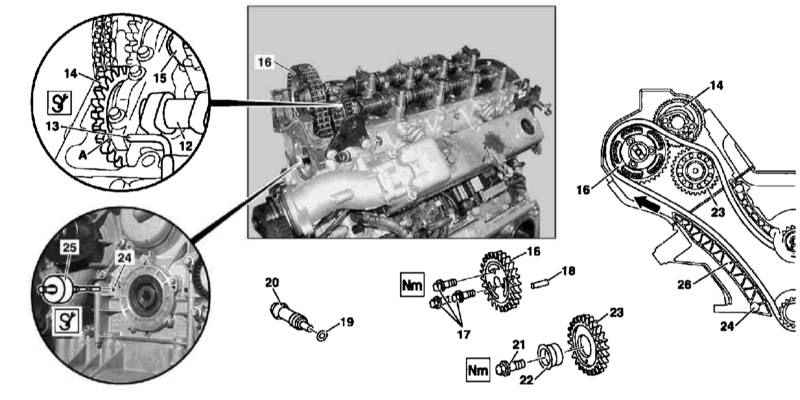

Детали установки натяжной планки на двигателе серии 628

12 — Впускной распределительный вал
13 — Блокировочный стержень
14 — Шестерня распределительного вала
15 — Выпускной распределительный вал
16 — Звездочка распределительного вала
17 — Болт
18 — Направляющий штифт
19 — Уплотнительный элемент

20 — Натяжитель цепи
21 — Болт
22 — Втулка
23 — Промежуточная звездочка ТНВД
24 — Направляющие штифты
25 — Ударный экстрактор
26 — Натяжная планка
А — Отверстие


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Иллюстративный материал по подготовке к снятию и детали установки натяжной планки на двигателе серии 612 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите воздухораспределитель.
  3. Отсоедините и отведите в сторону правый рукав впускного тракта наддува воздуха.
  4. Снимите локер защиты арки левого переднего колеса.
  5. Отсоедините и отведите в сторону левый рукав впускного тракта наддува воздуха.
  6. Снимите левую и правую крышки форсунок.
  7. Снимите форсунки (Y76) (см. Главу Системы питания и выпуска отработавших газов).
  8. Снимите крышки головки цилиндров (6).
  9. Снимите обводной воздушный рукав.
  10. Снимите ремень привода вспомогательных агрегатов (4).
  11. Снимите демпфер крутильных колебаний/шкив приводного ремня (5).
  12. Снимите вакуумный насос (7).
  13. Снимите ТНВД (11).
  14. Снимите переднюю крышку (8) головки цилиндров (см. Раздел Снятие и установка крышек привода ГРМ).
  15. Снимите генератор (G2) (см. Главу Системы электрооборудования двигателя).
  16. Заблокируйте впускные распределительные валы (12) обеих головок цилиндров.
  17. Пометьте положение цепи на звездочке распределительного вала (16).
  18. Снимите натяжитель цепи (20) (см. выше).
  19. Отболтите звездочку (16) и снимите ее с цапфы выпускного распределительного вала (15).
  20. Снимите промежуточную звездочку ТНВД (23) в сборе с цилиндрическим вкладышем (22).
  21. При помощи ударного экстрактора (25) выбейте направляющие штифты (24).
  22. Потянув вверх и наружу, снимите натяжную планку (26).
  23. Установка производится в обратном порядке.
  24. В заключение запустите двигатель и проверьте его на наличие признаков развития утечек. Также очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
