4.4.9. Снятие и установка впускного трубопровода

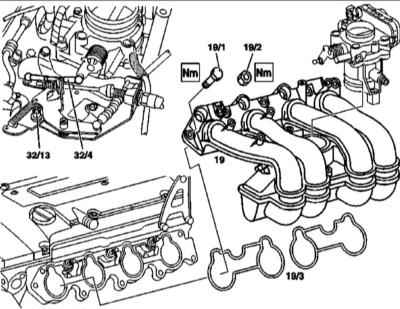

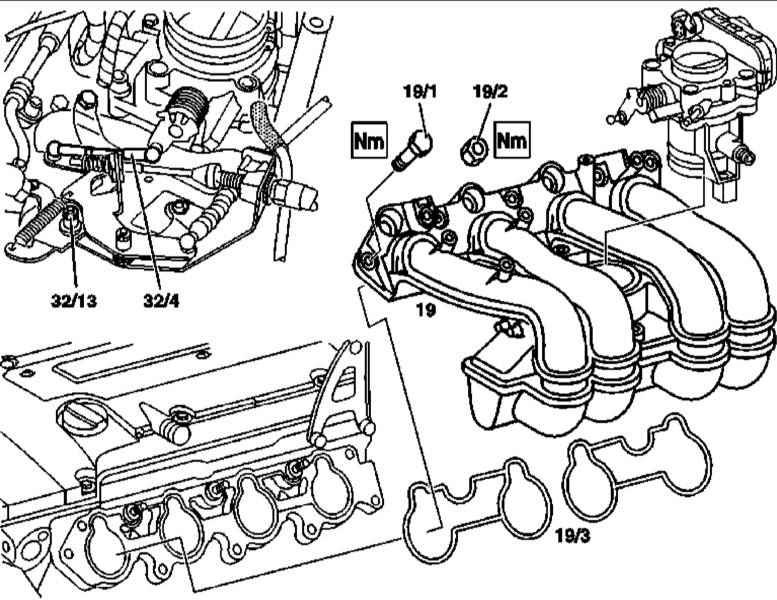

Детали установки впускного трубопровода двигателя серии 111

19 — Впускной трубопровод 19/1 — Крепежный болт 19/2 — Крепежная гайки	19/3 — Уплотнительные прокладки 32/4 — Соединительный шток 32/13 — Болт

М111

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки впускного трубопровода двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините отрицательный провод от батареи. Снимите обводную трубу воздухоочистителя. Отсоедините вакуумные и электрические линии. Снимите топливную магистраль в сборе с инжекторами (см. Главу Системы питания и выпуска отработавших газов). Высвободите из промежуточных фиксаторов на впускном трубопроводе электропроводку двигателя. Отсоедините электропроводку от датчиков положения коленчатого вала (CKP) и детонации (KS). Отсоедините от стартера контур 50. Снимите исполнительное устройство системы стабилизации оборотов холостого хода (ISC). Отделите от впускного трубопровода трос привода дроссельной заслонки. Отпустите крепежные болты (19/1) и гайки (19/2) и снимите сборку впускного трубопровода (19). Установка производится в обратном порядке. В заключение проверьте правильность установки оборотов холостого хода и исправность функционирования привода дроссельной заслонки.

М112/113

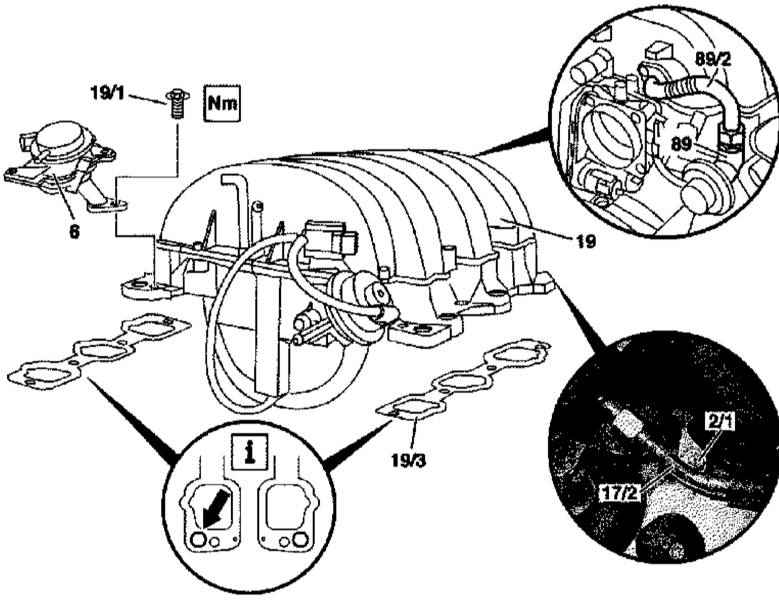

Детали установки впускного трубопровода двигателей серии 112 и 113

Стрелка Отверстие под установку комбинированного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки впускного трубопровода двигателей серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. На моделях, оборудованных электронным выключателем зажигания (EIS), извлеките ключ из замка зажигания. Снимите накладку крышек головок цилиндров/воздухоочиститель. Снимите рукав впускного воздушного тракта в сборе с датчиком массы воздуха (MAF). Отсоедините от топливораспределителя подающую линию (17/2). Снимите топливную магистраль в сборе с инжекторами (см. Главу Системы питания и выпуска отработавших газов). Выверните болты (2/1) крепления крышки головки цилиндров. Отсоедините от впускного трубопровода (19) вакуумные линии. Рассоедините электрические разъемы. Отверните штуцерную гайку и отсоедините линию (89/2) от клапана (89) системы рециркуляции отработавших газов (EGR). Выверните болт (19/1) и снимите сборку комбинированного клапана (6). Снимите впускной трубопровод (19). Установка производится в обратном порядке.
