4.4.12. Снятие и установка демпфера крутильных колебаний / шкива приводного ремня

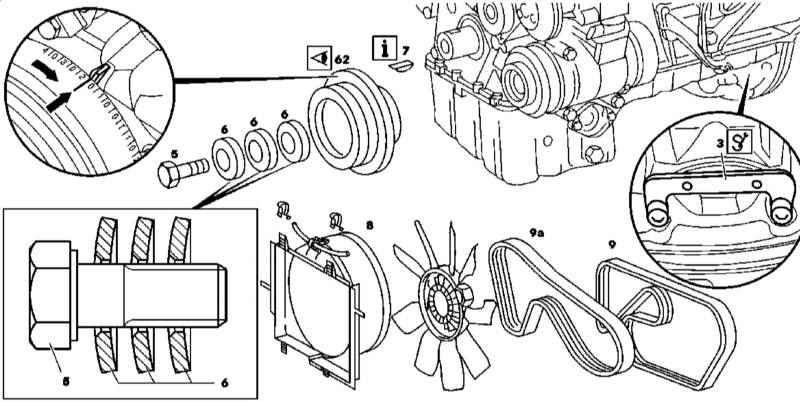

Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 111
|
|
|
|
- Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите сборку вентилятора системы охлаждения с вязкостной муфтой.
- Снимите кожух вентилятора (8).
- На моделях, оборудованных всасывающим вентилятором, снимите вентиляторную сборку/электрический вентилятор К/В.
- При соответствующей комплектации снимите ремень привода компрессора К/В (9а).
- Снимите ремень привода вспомогательных агрегатов (9).
- Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - цапфа коленчатого вала должна развернуться сегментной шпонкой (7) вверх.
- При помощи специального приспособления (3) заблокируйте зубчатый венец маховика/приводного диска.
- Выверните центральный болт (5) и снимите его вместе с тарельчатыми шайбами (6).
- При помощи двухножечного съемника снимите сборку шкива/демпфер крутильных колебаний (62).
|
|
М112/113

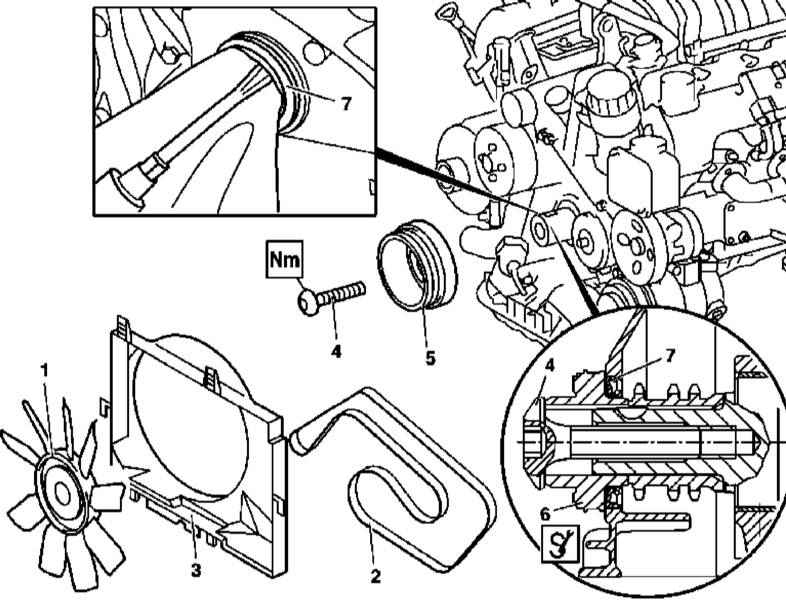

Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателей серий 112 и 113 и переднего сальника коленчатого вала (М113)
|
|
- Детали установки демпфера крутильных колебаний/шкива приводного ремня двигателей серий 112 и 113 и переднего сальника (113) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки силового агрегата.
- Снимите воздухоотбойник.
- Снимите сборку вентилятора с вязкостной муфтой (1) и кожух вентиляторной сборки (3).
- Снимите ремень привода вспомогательных агрегатов (2).
- Заблокировав шкив за зубья демпфера крутильных колебаний, выверните центральный болт (4).
- Снимите сборку шкива/демпфера крутильных колебаний (5).
- На двигателях М113, поддев отверткой, извлеките передний сальник коленчатого вала (7), - постарайтесь не повредить посадочную поверхность шкива.
- Установка производится в обратном порядке, - при установке сальника воспользуйтесь подходящей оправкой, не применяйте никакие герметики.
|
|
|
