4.4.14. Снятие и установка опор подвески силового агрегата

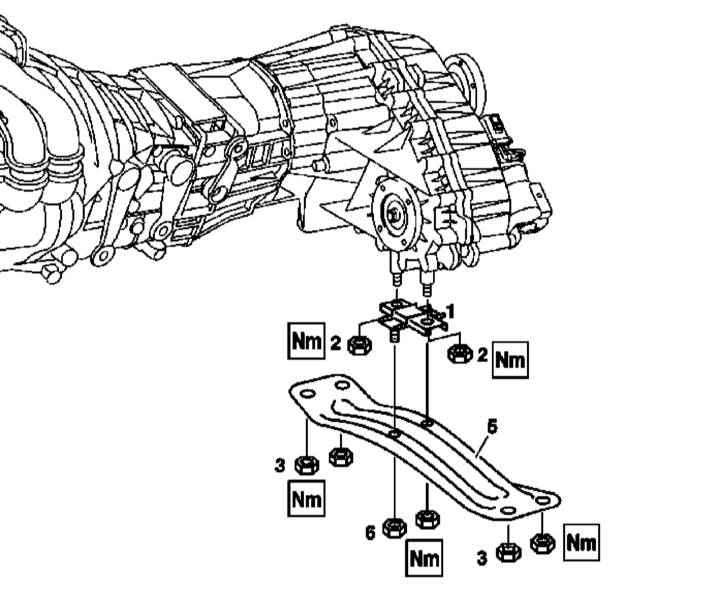

Детали установки задней опоры подвески силового агрегата (все модели)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки задней опоры подвески силового агрегата на моделях, оборудованных двигателем серии 111, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Подоприте двигатель. Снимите заднюю поперечную балку посадки силового агрегата (5). Снимите подушку опоры подвески силового агрегата (1). Установка производится в обратном порядке.

Передние опоры

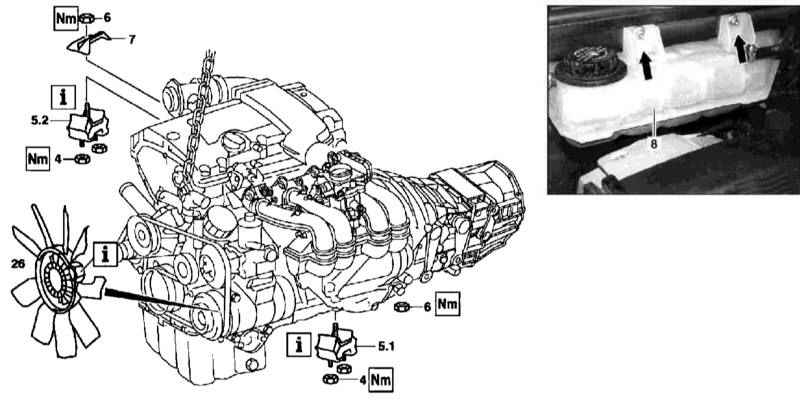

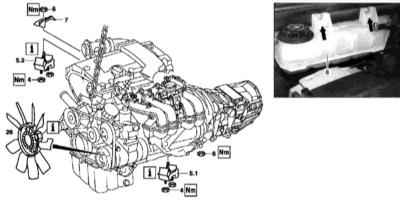

Детали установки передних опор подвески силового агрегата (модели, оборудованные двигателем серии 111)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки передних опор подвески силового агрегата на моделях, оборудованных двигателем серии 111, показаны наиллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите расширительный бачок (8) системы охлаждения. Снимите сборку вентилятора системы охлаждения с вязкостной муфтой. Выверните болты крепления передних опор (5.1 и 5.2) подвески силового агрегата к раме автомобиля. Подсоедините к двигателю лебедку. Вывесьте силовой агрегат и снимите подушки передних опор (5.1 и 5.2). Установка производится в обратном порядке. Подушка левой опоры промаркирована с передней стороны синей меткой, правой - зеленой.

М112

Задняя опора

Конструкция и местоположение задней опоры силового агрегата аналогичны описанным выше для моделей, оборудованных двигателем серии 111.

Передние опоры

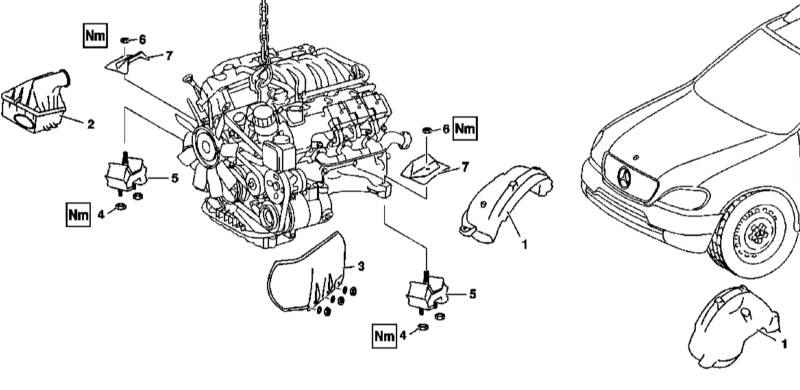

Детали установки передних опор подвески силового агрегата (модели, оборудованные двигателями серии 112)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки передних опор подвески силового агрегата на моделях, оборудованных двигателем серии 112, показаны наиллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините отрицательный провод от батареи. Снимите локеры защиты колесных арок (1). Снимите крышку двигателя. Снимите воздухоочиститель (2). Снимите сборку вентилятора системы охлаждения с вязкостной муфтой. Снимите термозащитный экран (3) монтажного блока предохранителей-реле. Отдайте гайки (4) крепления опор (5). Подсоедините к двигателю лебедку. Отдайте гайки (6) и снимите защитные экраны подушек опор (7). Вывесьте двигатель и снимите подушки опор (5). Установка производится в обратном порядке.

Левая боковая опора

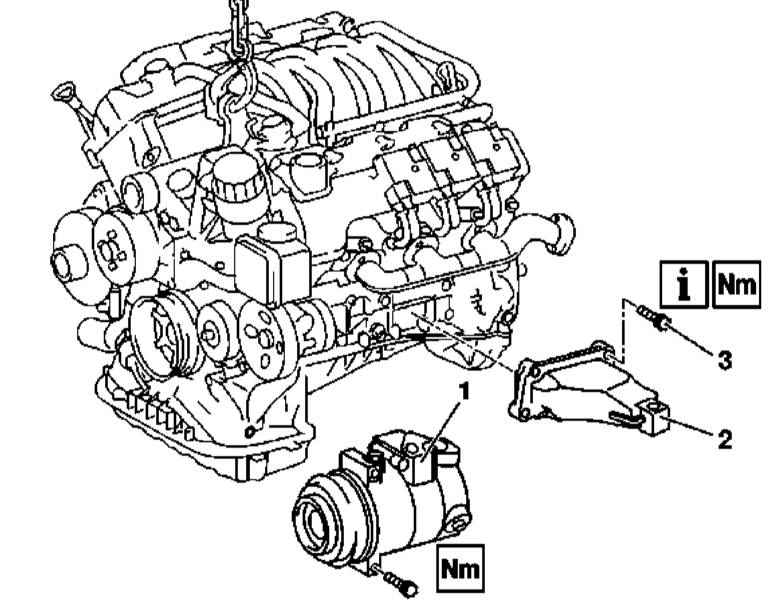

Детали установки левой боковой опоры подвески силового агрегата (модели, оборудованные двигателями сери 112)

1 — Компрессор К/В 2 — Опора силового агрегата	3 — Болт

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки левой боковой опоры подвески силового агрегата на моделях, оборудованных двигателем серии 112 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите передние опоры подвески двигателя (см. выше). Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель). Снимите компрессор К/В (1). Отболтите левую опору (2) от картера двигателя и снимите ее с автомобиля. Установка производится в обратном порядке.

Правая боковая опора

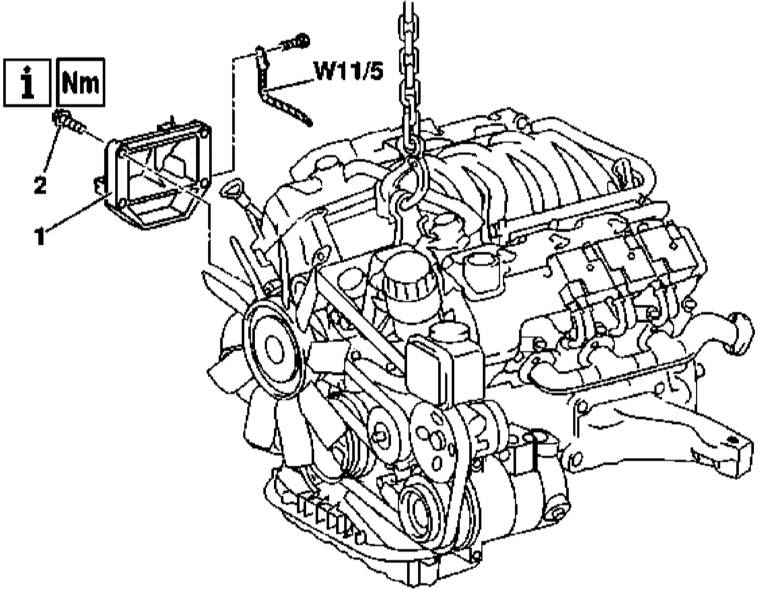

Детали установки правой боковой опоры подвески силового агрегата (модели, оборудованные двигателями сери 112)

1 — Опора силового агрегата 2 — Болты	W11/5 — Шина заземления двигатель/кузов

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки правой боковой опоры подвески силового агрегата на моделях, оборудованных двигателем серии 112 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите передние опоры подвески двигателя (см. выше). Отболтите от двигателя шину заземления W11/5. Отболтите правую опору (1) от картера двигателя и снимите ее с автомобиля. Установка производится в обратном порядке.

М113

Задняя опора

Конструкция и местоположение задней опоры силового агрегата аналогичны описанным выше для моделей, оборудованных двигателем серии 111.

Передние и боковые опоры

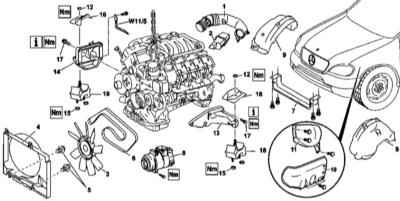

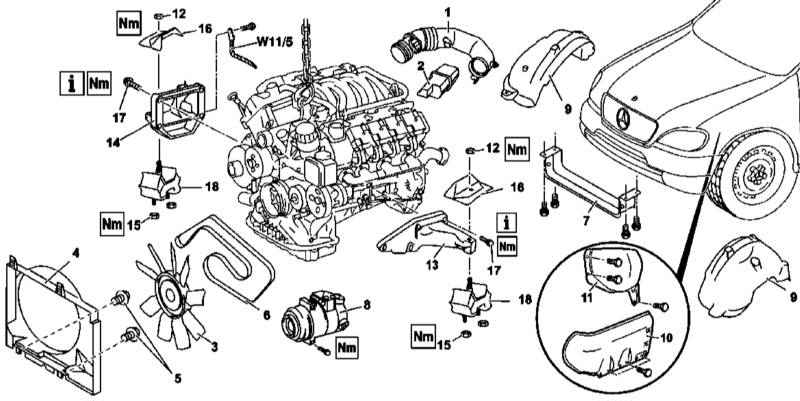

Детали установки передних опор подвески силового агрегата (модели, оборудованные двигателями серии 113)

1 — Соединительный рукав 2 — Резонатор 3 — Сборка вентилятора с вязкостной муфтой 4 — Кожух вентилятора 5 — Болты крепления кожуха вентилятора 6 — Ремень привода вспомогательных агрегатов 7 — Воздухоотбойник 8 — Компрессор К/В 9 — Локеры 10 — Дефлекторы	11 — Термозащитный экран 12 — Гайки 13 — Левая боковая опора 14 — Правая боковая опора 15 — Гайки 16 — Защитные экраны подушек 17 — Крепежные болты 18 — Подушки передних опор W11/5 — Шина заземления двигатель/кузов

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки передних и боковых опор подвески силового агрегата на моделях, оборудованных двигателем серии 113, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Порядок выполнения практически идентичен аналогичен описанному выше для моделей, оборудованных двигателями серии 112.
