4.4.10. Снятие и установка выпускного коллектора

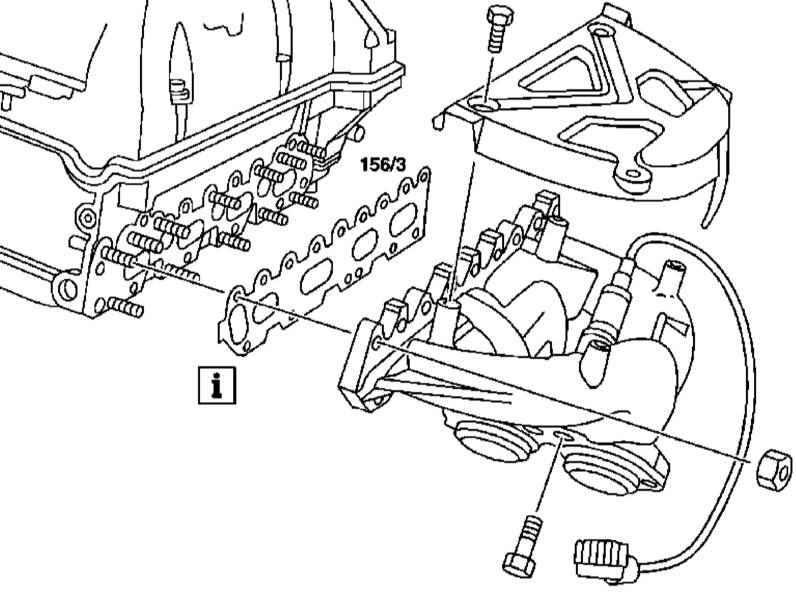

Детали установки выпускного коллектора двигателя серии 111

ПОРЯДОК ВЫПОЛНЕНИЯ

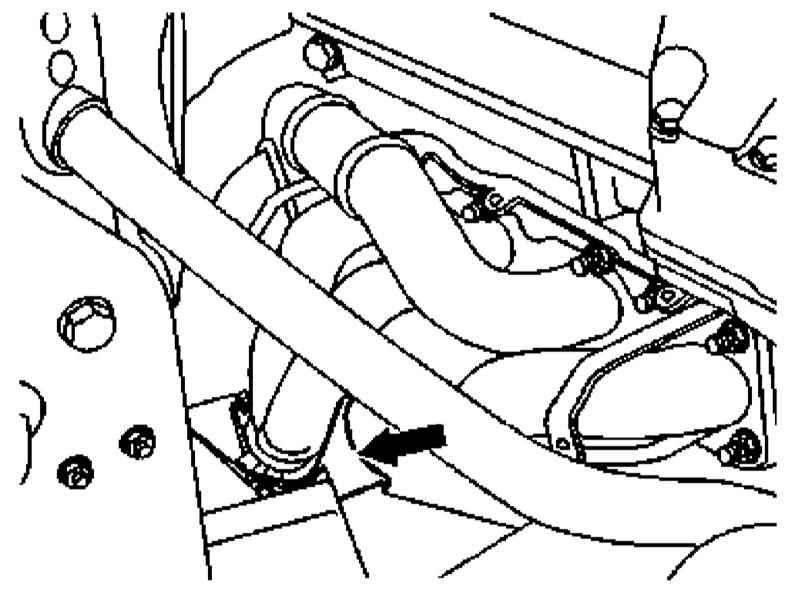

Детали установки выпускного коллектора двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите лямбда-зонд. Выверните крепежные гайки и снимите выпускной коллектор. Снимите уплотнительную прокладку выпускного коллектора (156/3). Снимите опорный кронштейн выпускного коллектора. Местоположение опорного кронштейна выпускного коллектора двигателя серии 111 Проверьте состояние крепежных гаек, в случае необходимости произведите замену. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров. Установка производится в обратном порядке, - временная фиксация НОВОЙ уплотнительной прокладки может быть обеспечена посредством нескольких мазков герметика.

М112/113

ПОРЯДОК ВЫПОЛНЕНИЯ

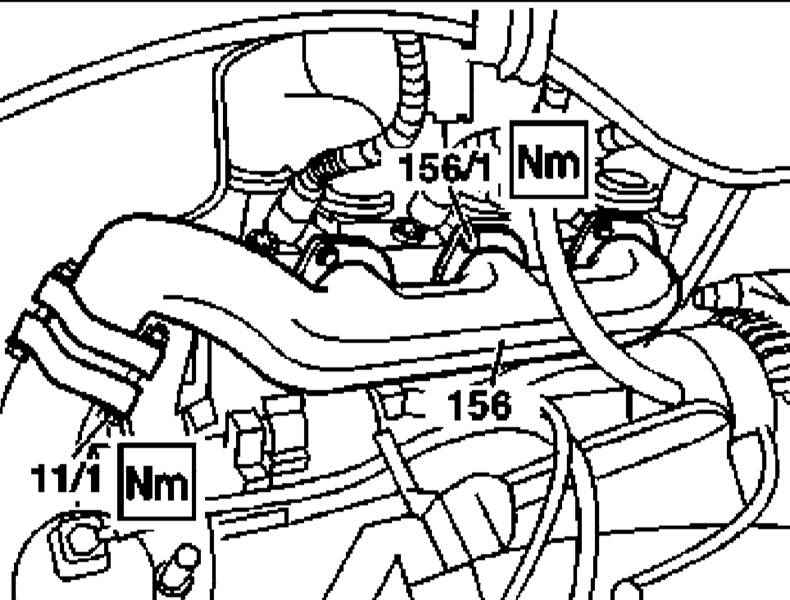

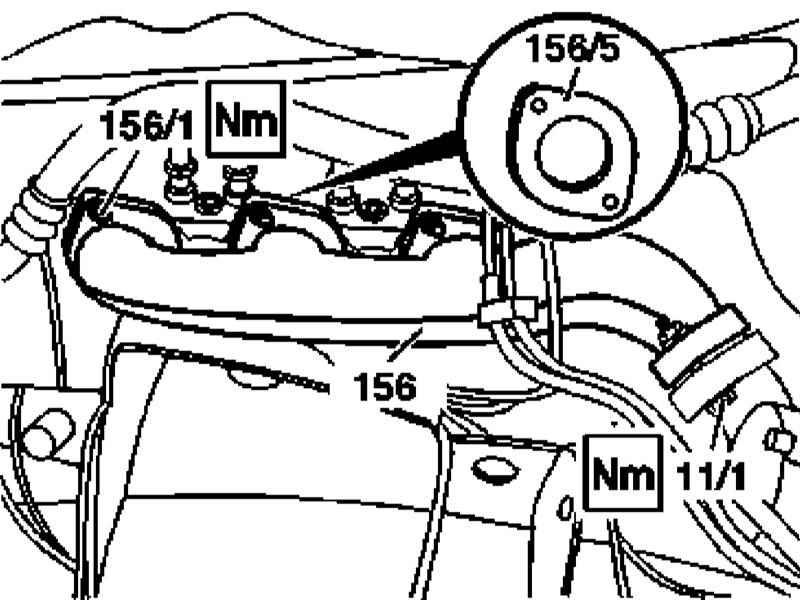

Детали установки выпускных коллекторов двигателей серий 112 и 113 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Детали установки левого выпускного коллектора двигателя серии 112 и 113 Детали установки правого выпускного коллектора двигателя серии 112 и 113 Снимите передние колеса. Снимите локеры и дефлекторы защиты колесных арок. Выверните болты (11/1) крепления к выпускному коллектору приемной трубы системы выпуска отработавших газов. Отпустите крепеж фиксации приемной трубы к опорному кронштейну на картере трансмиссии. Отдайте крепежные гайки (156/1) и снимите выпускной коллектор (156). Гайки крепления выпускных коллекторов подлежат замене в обязательном порядке! Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (156/5).
