12.1.5. Снятие и установка нижнего поперечного рычага, замена передней осевой втулки

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!

Снятие и установка

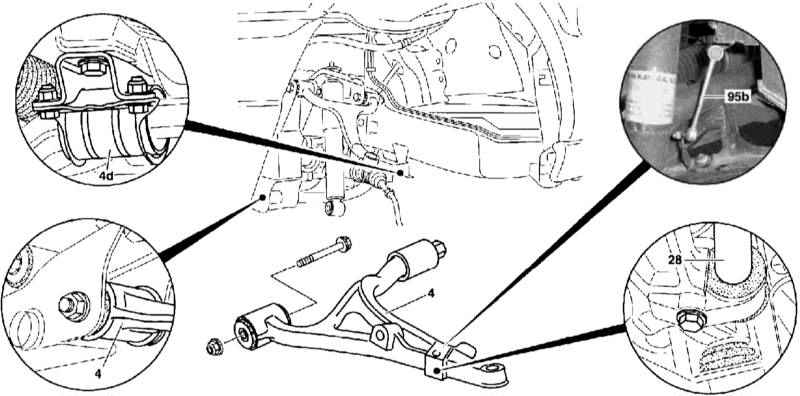

Детали установки нижнего поперечного рычага передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки нижнего поперечного рычага передней подвески показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите торсионные пружины передней подвески (см. Раздел Снятие и установка вакуумного усилителя тормозов и датчика хода диафрагмы BAS). Снимите поворотный кулак (см. Главу Трансмиссионная линия). На моделях, оборудованных ксеноновыми фарами, снимите соединительную тягу регулятора уровня посадки передка (95b). Отсоедините от нижнего поперечного рычага (4) торсионную штангу (28) (см. Раздел Снятие и установка главного тормозного цилиндра). Отдав крепеж, отсоедините нижний рычаг (4) от подрамника. Отпустите стяжное сочленение в заднем конце рычага и опустите вниз держатель подшипника (4d). Внимательно изучите рычаг на наличие признаков механических повреждений, в случае необходимости приготовьте замену. Установка производится в обратном порядке, - окончательное затягивание элементов крепления рычага производится после опускания автомобиля на землю. В заключение произведите регулировку геометрии подвески.

Замена втулки

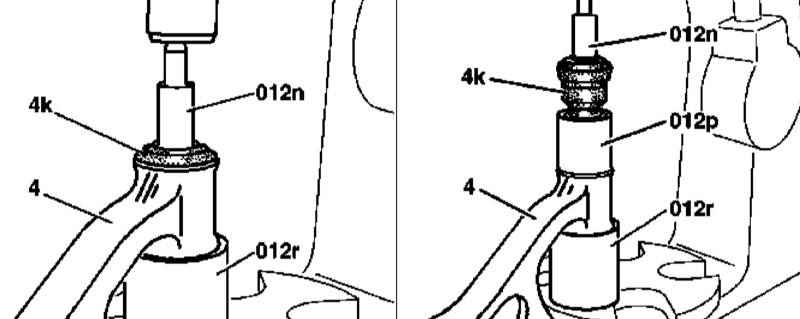

Замена переднеей втулки нижнего поперечного рычага передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Иллюстративный материал по замене передней осевой втулки нижнего поперечного рычага представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите нижний рычаг (4) (см. выше). При помощи опорной втулки (012r) и выколотки (012n) выжмите резиновую втулку (4k) из осевого держателя рычага. Посадка новой втулки производится в аналогичной манере с применением в дополнительно к использованным при снятии приспособлениям (012n и 012r) оправки (012р). Установите на место рычаг (см. выше).
