11.6. Снятие и установка вакуумного усилителя тормозов и датчика хода диафрагмы BAS

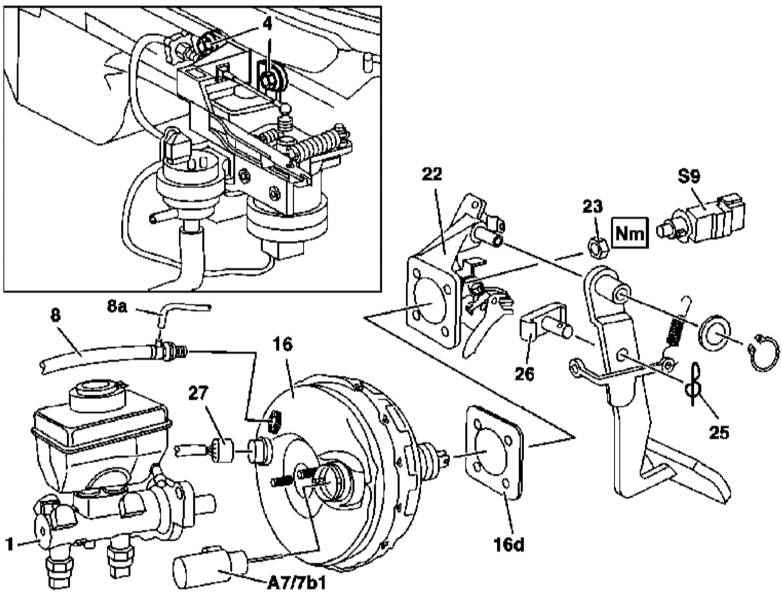

Детали установки тормозного усилителя (на примере моделей с АТ, версия 1)

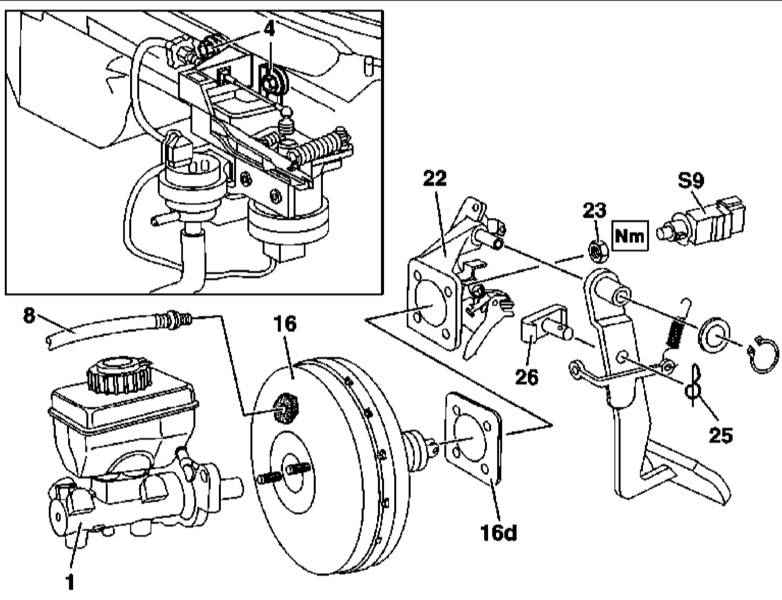

Детали установки тормозного усилителя (на примере моделей с АТ,
версия 2)
Снятие/установка тормозного усилителя
Снятие/установка тормозного усилителя
|
|
|
|
|
|
- Иллюстративный материал по процедуре снятия/установки тормозного усилителя представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите ГТЦ (1) (см. Раздел
Снятие и установка главного тормозного цилиндра), - при выявлении признаков утечек с задней стороны первичного поршня цилиндр подлежит замене.
- Отдайте гайки (4) крепления позиционного датчика.
- Отсоедините электропроводку от датчика хода диафрагмы BAS (А7/7b1).

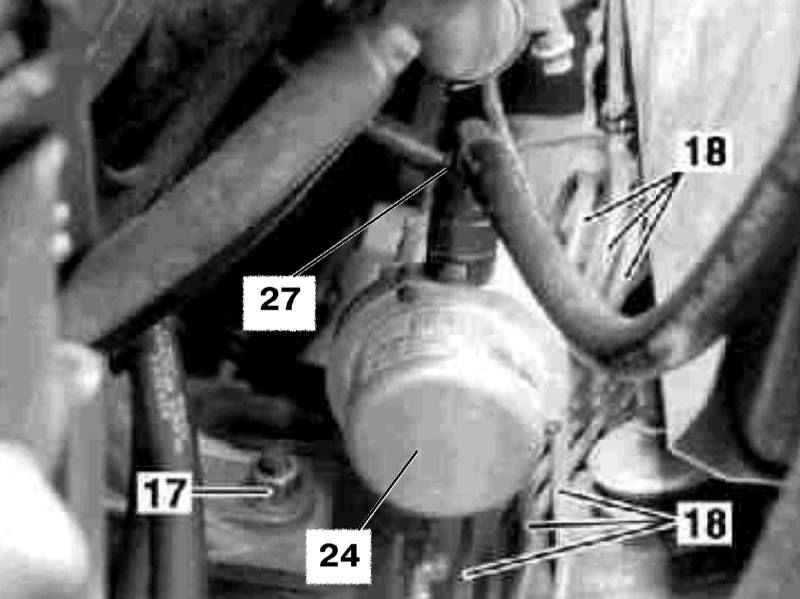

- На дизельных моделях отдайте гайку (17) на левой передней опоре подвески силового агрегата и вывесьте левый край двигателя.
- На дизельных моделях 163.113 (по VIN 093126) снимите модуль управления вакуумного насоса (24).
- На дизельных моделях отведите в строну тормозные линии (18).

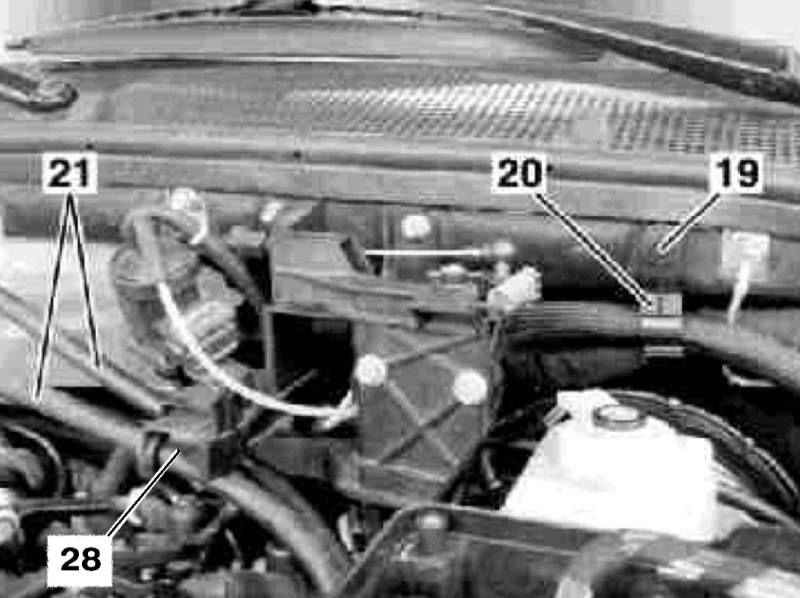

- Отдайте пластмассовую контргайку (19), - постарайтесь не повредить пластмассовый фиксатор (20).
- Отсоедините контактный разъем электропроводки (27) датчика-выключателя отпускания BAS.
- Снимите крышку слева под панелью приборов.
- Извлеките фиксатор (25) и высвободите палец (26).
- Отдайте крепежные гайки (23) и снимите тормозной усилитель (16) с кронштейна педали (22), - постарайтесь не повредить крышку головки цилиндров.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (16d) и самоконтрящиеся гайки крепления ГТЦ.
- В заключение прокачайте тормозную систему (см. Раздел
Прокачка тормозной системы) и удостоверьтесь в исправности срабатывания датчика-выключателя стоп-сигналов.
|
|
Датчик хода диафрагмы BAS

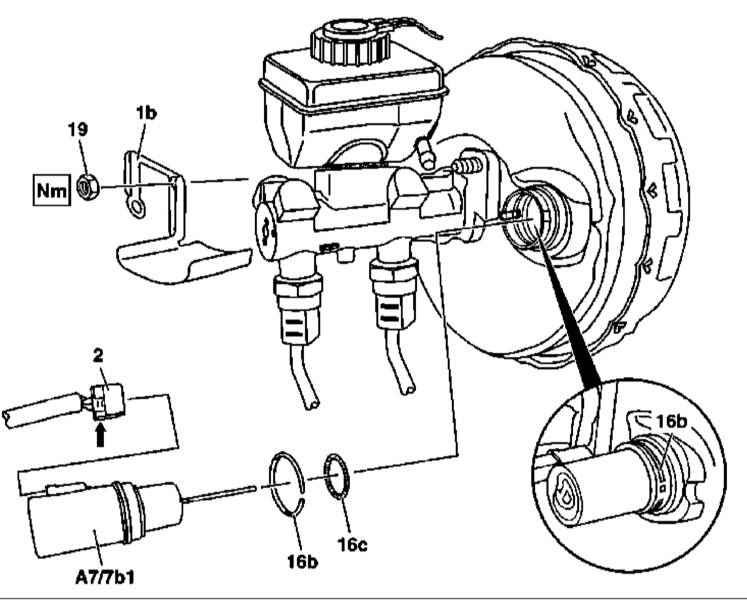

Детали установки датчика хода диафрагмы BAS
|
|
- Детали установки датчика хода диафрагмы BAS показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Несколькими нажатиями на педаль ножного тормоза сбросьте остаточное разрежение в системе усиления тормозов (А7/7b1).
- Отдав гайку (19), снимите термозащитный экран (1b) с ГТЦ.
- Отжав расположенный снизу язычок фиксатора (стрелка), рассоедините контактный разъем (2) электропроводки датчика хода диафрагмы BAS.
- Поддев подходящим инструментом, снимите стопорное кольцо (16b).
- Потянув наружу, извлеките из своего посадочного гнезда датчик хода диафрагмы BAS (А7/7b1).
- Проверьте состояние уплотнительного кольца (16с), в случае необходимости произведите его замену.
- Установка производится в обратном порядке, - проследите за полнотой посадки датчика в приемное гнездо.
|
|
|
