11.15. Снятие и установка педального узла и датчика-выключателя стоп-сигналов

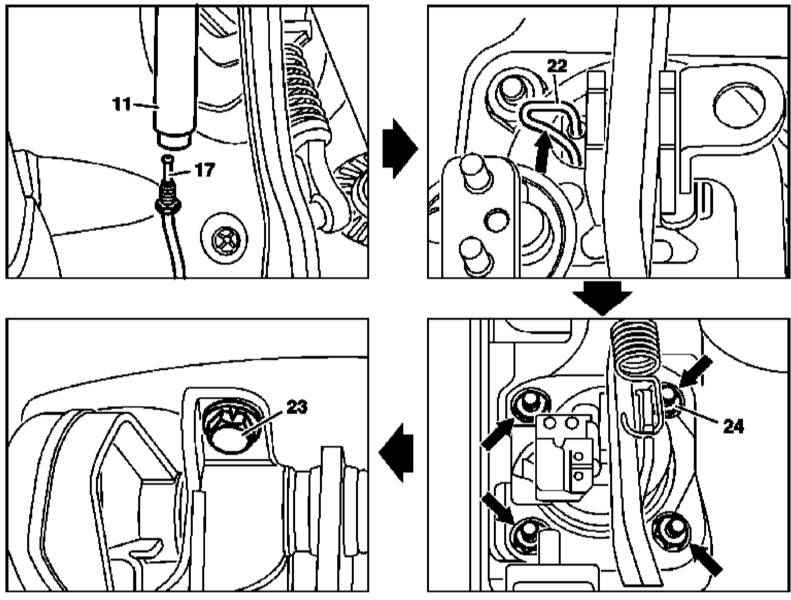

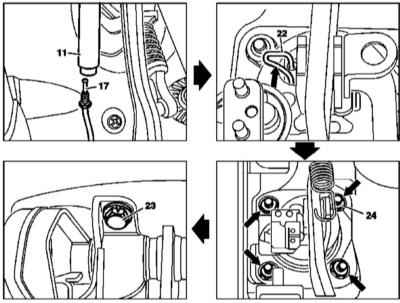

Детали установки педального узла

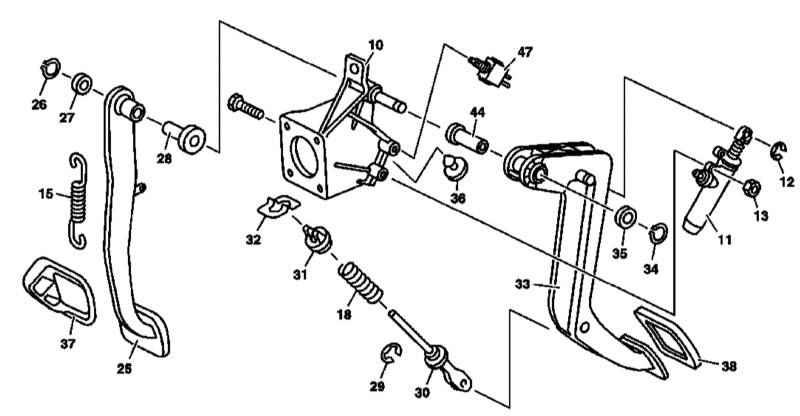

Конструкция педального узла

10 — Держатель 11 — ГТЦ 12 — Стопорное кольцо 13 — Гайка 15 — Возвратная пружина 18 — Вспомогательная пружина 25 — Педаль ножного тормоза 26 — Стопорное кольцо 27 — Шайба 28 — Втулка	29 — Стопорное кольцо 30 — Шток толкателя 31 — Пружинная пластина 32 — Фиксатор 33 — Педаль сцепления 34 — Стопорное кольцо 35 — Шайба 37 — Накладка колодки тормозной педали 38 — Накладка колодки педали сцепления 44 — Втулка

ПОРЯДОК ВЫПОЛНЕНИЯ

См. также Раздел Снятие и установка главного цилиндра. Детали установки педального узла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите крышку слева под панелью приборов и левый передний коврик. Снимите шланг, соединяющий резервуар тормозной жидкости с ГТЦ (11). Отсоедините от ГТЦ (11) гидравлическую линию (17). Отсоедините электропроводку от датчика-выключателя стоп-сигналов. При соответствующей комплектации отсоедините электропроводку от датчика педали сцепления. Отсоедините от педали ножного тормоза возвратную пружину. Извлеките блокиратор (22) и снимите с тормозной педали сборку несущего кронштейна. Отдайте гайки (24) крепления держателя педальной сборки к переборке двигательного отсека. Выверните верхний болт (23) крепления педали. Подав педальную сборку назад, снимите ее опорную пластину с крепежных шпилек, затем под углом извлеките ее из ножного колодца. В случае необходимости произведите разборку педального узла. Установка производится в обратном порядке.

Датчик-выключатель стоп-сигналов

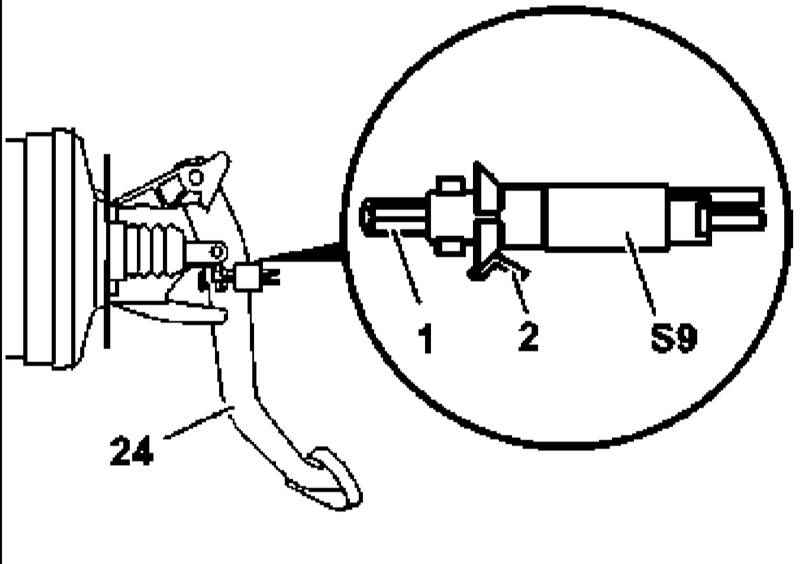

Детали установки датчика-выключателя стоп-сигналов

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчика-выключателя стоп-сигналов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите крышку слева под панелью приборов. Отсоедините от датчика-выключателя стоп-сигналов (S9) электропроводку. Отпустите фиксатор (2) и снимите датчик-выключатель (S9). Вытяните плунжер (1) датчика до упора наружу, отожмите педаль (24) и установите датчик-выключатель на свое штатное место, проследив за надежностью защелкивания фиксатора (2), регулировка датчика-выключателя происходит автоматически. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
