11.18. Регулировка привода стояночного тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Оцените величину хода (по количеству щелчков храповика) и усилие сопротивления выжиманию педали стояночного тормоза. Сравните результаты проверки с требованиями Спецификаций, в случае необходимости произведите соответствующие корректировки.
  2. Снимите задние колеса.
  3. Осуществите предварительный натяг автоматического регулятора слабины (компенсационного рычага) троса.

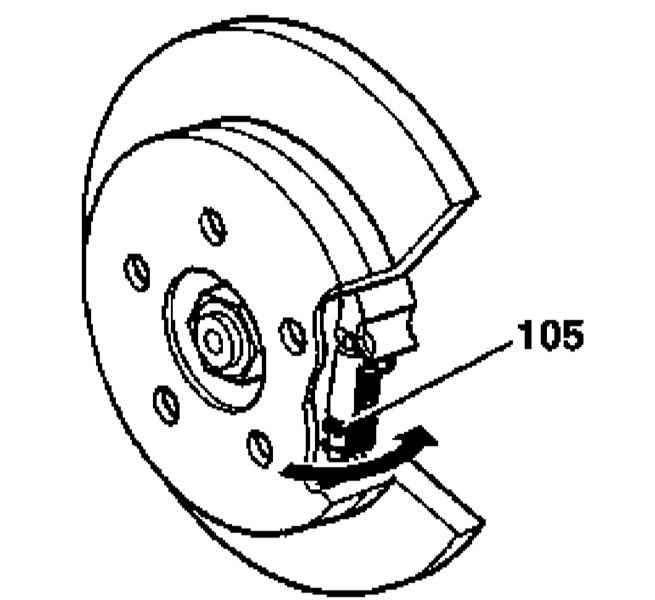

  4. Вращая отверткой колесико регулятора (105) слева направо, добейтесь, прихватывания барабана механизма стояночного тормоза, - ступица не должна проворачиваться вручную.

    Регулировка привода стояночного тормоза

  5. Отпустите колесико (105) ровно настолько (приблизительно на 5 зубцов), чтобы вновь появилась возможность проворачивания ступицы вручную.

Регуляторы обоих тормозных механизмов должны быть отпущены строго на одинаковое количество зубцов!

  1. Разгрузите автоматический регулятор слабины (компенсационный рычаг) троса.
  2. Несколько раз взведите стояночный тормоз, проверяя величину хода педали и усилие сопротивления ее выжиманию. Оцените надежность блокировки ступиц задних колес стояночным тормозом, проверьте свободу их вращения при отпускании педали (рычагом под панелью приборов).
  3. Установите на место колеса.
