11.17. Снятие и установка тросовой сборки привода стояночного тормоза
|
Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!
|
Передний трос
Детали установки педали взведения стояночного тормоза
|
|
|
|
- Детали установки передней секции тросовой сборки привода стояночного тормоза показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Произведите предварительный натяг регулятора слабины (компенсационного рычага) приводного троса.
- Отсоедините трос (85) от промежуточного рычага (91) и при помощи приспособления (043) высвободите его из фиксатора на панели пола.
- Снимите крышку, установленную слева под панелью приборов.
- Снимите панель коврового покрытия.
- При помощи приспособления (043) отсоедините трос (85) от педали стояночного тормоза (75), - постарайтесь не обронить резиновое кольцо (85с).
- Отдав гайку, ослабьте крышку троса в ножном колодце.
- Снимите фиксатор (85а) и протолкните трос сквозь проходную втулку (85b) в трансмиссионном туннеле.
- Установка производится в обратном порядке. В заключение разгрузите регулятор слабины (компенсационный рычаг) и произведите регулировку привода стояночного тормоза (см. Раздел
Регулировка привода стояночного тормоза).
|
|
Задний трос

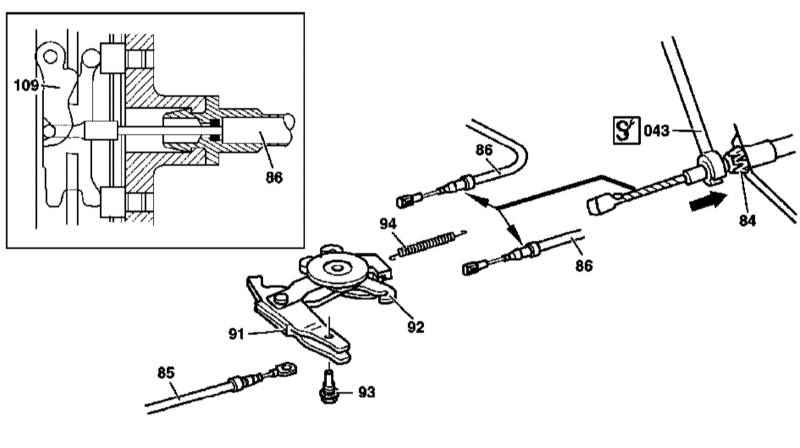

Детали установки задней секции тросовой сборки привода стояночного тормоза
|
|
- Детали установки задней секции тросовой сборки привода стояночного тормоза показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите башмаки стояночного тормоза (см. Раздел
Замена башмаков стояночного тормоза).
- Отсоедините трос (86) от компенсационного рычага (92).
- При помощи приспособления (043) высвободите трос (86) из фиксаторов на панелях пола.
- Высвободите трос (86) из ступичной сборки.
- Установка производится в обратном порядке.
|
|
|
