10.1.3. Снятие и установка главного цилиндра

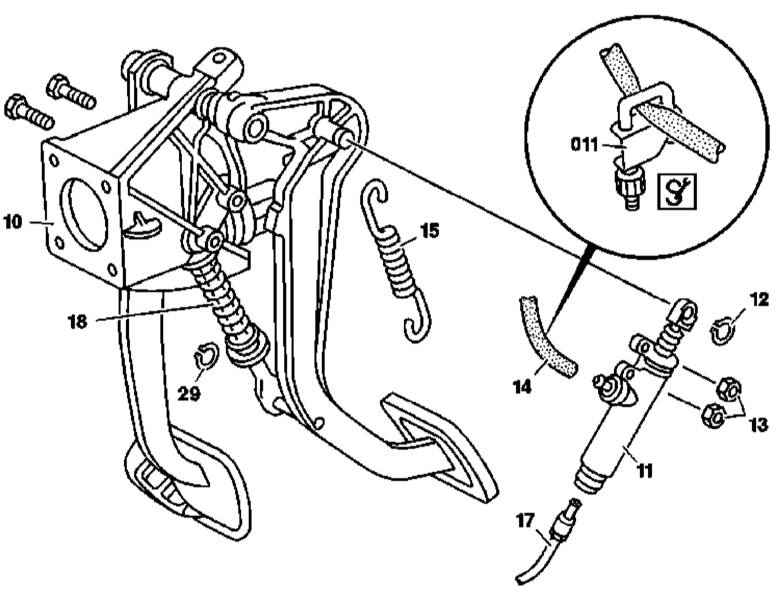

Детали установки главного цилиндра привода сцепления

18 — Вспом. пружина 29 — Стопорное кольцо	011 — Фиксатор

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки главного цилиндра показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите крышку слева под панелью приборов. Отсоедините от главного цилиндра (11) шланг (14) и трубку (17), - постарайтесь не допустить попадания гидравлической жидкости на окрашенные кузовные поверхности. Отсоедините главный цилиндр (11) от кронштейна педальной сборки (10). Отцепите возвратную пружину (15). Снимите стопорное кольцо (12). Установка производится в обратном порядке. В заключение проверьте компоненты гидравлического тракта на наличие признаков развития утечек, удалите воздушные пробки (см. Раздел Удаление воздуха из гидравлического тракта привода сцепления).
