11.8. Снятие и установка гидравлических линий, проложенных между ГТЦ и гидромодулятором ETS/ESP

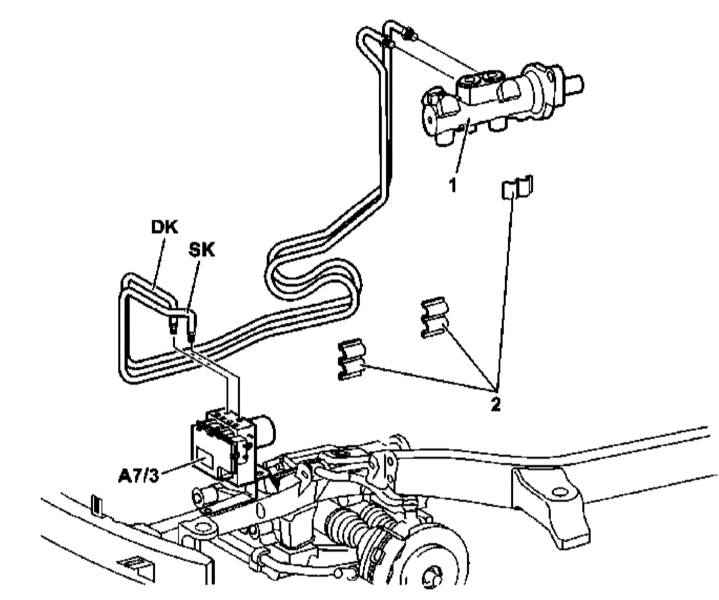

Детали установки гидравлических линий, соединяющих ГТЦ с гидромодулятором ETS/ESP

1 — ГТЦ
2 — Фиксаторы
DK — Первый рабочий диагональный контур

SK — Второй рабочий диагональный контур
А7/3 — Гидромодулятор

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки гидравлических линий, соединяющих ГТЦ с гидромодулятором ETS/ESP показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Откройте капот и зафиксируйте его в вертикальном положении.

Снимите панели отделки силового агрегата.

Предварительно промаркировав, отсоедините гидравлические линии (DK и SK) от ГТЦ, - сразу же закупорьте открытые концы штуцерных разъемов.

Предварительно промаркировав, отсоедините гидравлические линии (DK и SK) от гидромодулятора (А7/3), - сразу же закупорьте открытые концы штуцерных разъемов.

Высвободите линии из промежуточных фиксаторов (2) и аккуратно снимите их с автомобиля, - постарайтесь не повредить фиксаторы

Установка производится в обратном порядке, проследите за правильностью подключения линий.
