4.3.2. Разборка первичного и промежуточного валов

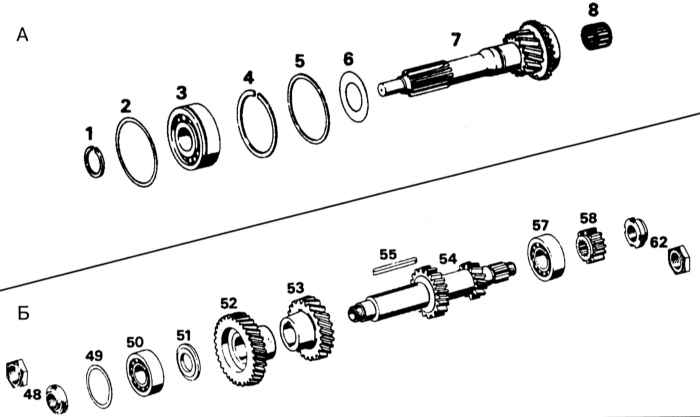

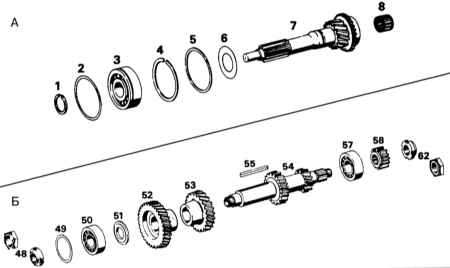

Детали первичного (А) и промежуточного (Б) валов 4-ступенчатой КП

1 — пружинное кольцо
2 — компенсационная шайба
3 — шарикоподшипник
4 — пружинное кольцо
5 — прокладка
6 — маслоотражатель
7 — первичный вал
8 — игольчатый подшипник
48 — гайка с продольным прорезом (или шестигранная)
49 — компенсационная шайба
50 — радиальный шарикоподшипник

51 — распорная шайба промежуточного вала
52 — косозубое колесо постоянного зацепления
53 — косозубое колесо промежуточного вала (для III передачи)
54 — промежуточный вал
55 — призматическая шпонка
57 — радиальный шарикоподшипник
58 — зубчатое колесо заднего хода промежуточного вала
62 — гайка с продольным прорезом (или шестигранная)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с первичного вала подшипник и проведите его дефектацию, при необходимости замените его. Установите на вал детали в порядке, обратном снятию. Затяните гайку (если она предусмотрена конструкцией).
  2. Снимите конический подшипник (если он предусмотрен) с переднего конца промежуточного вала.
  3. Закрепите промежуточный вал за шестерню III передачи (самая большая шестерня должна быть сверху). Вытащите вал движением вниз и снимите призматическую шпонку.
  4. Промойте все детали в растворителе (керосине) и просушите. Проведите дефектацию и замените изношенные детали новыми.
  5. Проведите сборку в обратной последовательности и убедитесь, чтобы пояски шестерен были обращены друг к другу.
