2.8.8.5. Снятие и установка многоручьевого ремня привода вспомогательных агрегатов

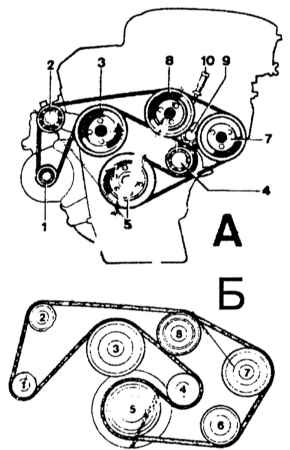

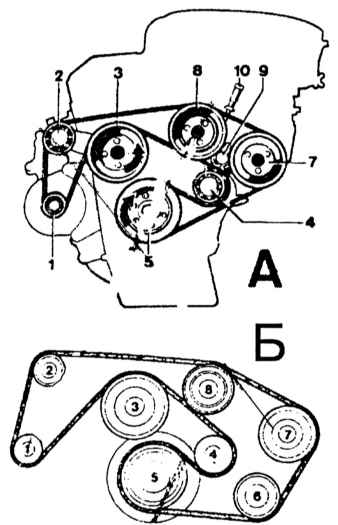

Кинематическая схема ремня привода вспомогательных агрегатов на двигателе М 102.982

А — ремень привода вспомогательных агрегатов ( длиной 2170 мм ) на автомобилях без кондиционера
Б — ремень привода вспомогательных агрегатов ( длиной 2255 мм ) на авто мобилях с кондиционером

1 — шкив привода генератора
2 — промежуточный шкив
3 — шкив привода гидравлической муфты вентилятора системы охлаждения
4 — натяжной ролик
5 — шкив коленчатого вала

6 — шкив привода комп рессора кондиционера
7 — шкив привода насоса гидроусилителя руле вого управления
8 — шкив привода водяного насоса
9 — устройство затяжки натяжителя ремня
10 — затяжная гайка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отверните зажимную гайку амортизатора натяжения ремня.

Полностью ослабьте ремень, ослабив регулировочный болт.

Снимите ремень сначала с одного шкива, а потом и с других.

При установке ремня его следует надевать на шкивы в порядке нумерации агрегатов.
