2.8.7.1. Снятие и установка масляного насоса двигателей M 102

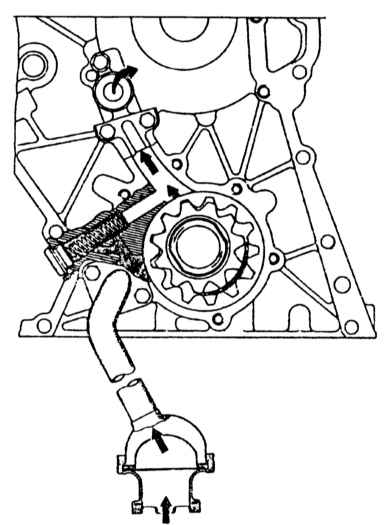

Разрез масляного насоса двигателя М102

Снятие

Масляный насос можно снять на автомобиле, предварительно сняв крышку распределительного механизма.

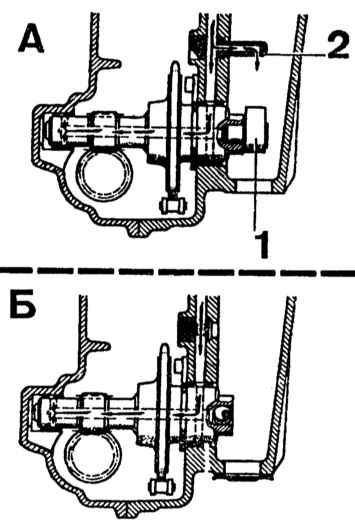

Смазка промежуточного вала

А — на карбюраторных двигателях
Б — на двигателях с впрыском топлива


1 — эксцентрик топливного насоса	2 — трубка подвода масла к эксцентрику

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от крышки насоса маслозаборную трубу.
Снимите крышку масляного насоса.
Выньте шестерни масляного насоса.
Проверьте состояние шестерен, поставьте их на место и проверьте зазоры.
При тугом вращении шестерен, превышении предельных значений зазоров, а также при повреждении шестерен замените весь комплект шестерен.

Установка

При установке замените все сальники и обратите внимание на положение прокладки всасывающего трубопровода и затяжку болта крепления ступицы шкива коленчатого вала. Залейте моторное масло.

Звездочка привода масляного насоса может устанавливаться только в одном положении. Установка масляного насоса проводится в порядке, обратном снятию.

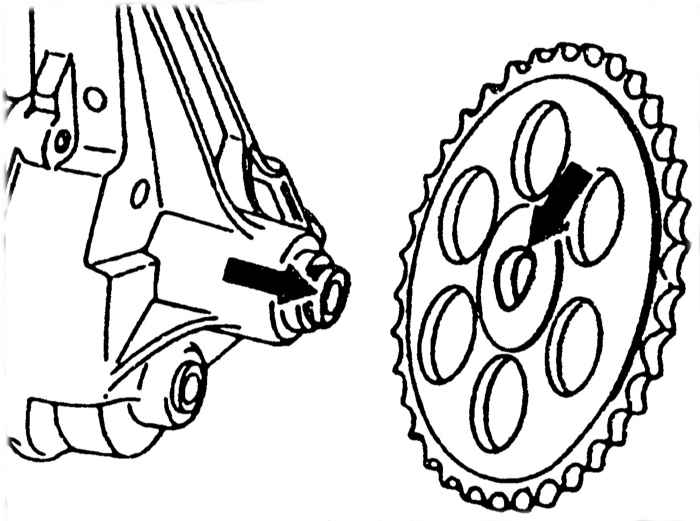

Установка звездочки масляного насоса (стрелками показана выпуклая часть, которая должна быть направлена к масляному насосу)
