11.13. Принципиальные схемы электрооборудования

Модели «250» с двигателем 123.026

Легенда принципиальной электрической схемы электрооборудования

№	Обозначение
1	Левая блок-фара:
а	нить дальнего света
b	нить ближнего света
с	лампа габаритного/стояночного света
d	лампа противотуманного света
е	лампа указателя поворота
2	Датчик контрольной лампы уровня тормозной жидкости
3	Контактный датчик износа накладок левого переднего тормоза
4	Лампа освещения кулисы рычага переключения передач*
5	Комбинация приборов:
а	контрольная лампа левого указателя поворота
b	контрольная лампа износа тормозных накладок
с	контрольная лампа уровня тормозной жидкости и включения стояночного тормоза
d	контрольная лампа резерва топлива
е	указатель уровня топлива
f	указатель температуры охлаждающей жидкости
g	лампы освещения приборов
h	реостат освещения приборов
i	контрольная лампа разряда аккумуляторной батареи
j	контрольная лампа дальнего света фар
k	контрольная лампа правого указателя поворота
l	электронные часы
6	Прикуриватель с лампой освещения пепельницы
7	Радиоприемник*
8	Правая блок-фара:
а	нить дальнего света
b	нить ближнего света
с	лампа габаритного/стояночного света
d	лампа противотуманного света
е	лампа указателя поворота
9	Спираль обогрева автоматической воздушной заслонки
10	Электромагнитный запорный клапан топлива холостого хода II
11	Автоматическая антенна*
12	Выключатель контрольной лампы стояночного тормоза
13	Датчик температуры охлаждающей жидкости
14	Контактный датчик износа накладок правого переднего тормоза
15	Передний плафон с выключателем
16	Выключатель плафона в стойке левой двери
17	Выключатель плафона в стойке правой двери
18	Звуковой сигнал
19	Датчик программного регулятора скорости движения*
20	Усилитель программного регулятора скорости движения*
21	Исполнительный привод дроссельной заслонки*
22	Выключатель/реле-прерыватель 4-сторонней аварийной сигнализации
23	Выключатель плафона освещения вещевого ящика
24	Плафон освещения вещевого ящика
25	Блок плавких предохранителей
26	Электромагнитный запорный клапан топлива холостого хода I
27	Реле I включения стеклоподъемников*
28	Реле II включения стеклоподъемников*
29	Дверной выключатель стеклоподъемника*
30	Выключатель звукового сигнала
31	Комбинированный подрулевой переключатель:
а	переключатель указателей поворота
b	переключатель сигнализации светом фар
с	переключатель света фар
d	выключатель омывателя ветрового стекла
е	переключатель скорости очистителя ветрового стекла
I	прерывистая работа
II	малая скорость
III	большая скорость
32	Переключатель программного регулятора скорости движения:
А	выключено
V	замедление/настройка
SP	возврат на прежнюю скорость движения
В	разгон/настройка
33	Электродвигатель очистителя ветрового стекла
34	Реле прерывистого режима работы очистителя ветрового стекла
35	Включатель зажигания
36	Поворотный выключатель освещения
37	Электродвигатель люка в крыше*
38	Выключатель люка в крыше с электроприводом*
39	Электромагнитный клапан автоматической трансмиссии*
40	Выключатель ножного включения низшей передачи*
41	Выключатель блокировки стартера и света заднего хода*
42	Реле кондиционера II*
43	Реле кондиционера I*
44	Выключатель вентилятора с освещением
45	Выключатель стоп-сигналов
46	Насос омывателя ветрового стекла
47	Электродвигатель очистителя левой фары*
48	Электродвигатель очистителя правой фары*
49	Реле очистителей фар*
50	Насос омывателей фар*
51	Распределитель зажигания*
52	Свечи зажигания
53	Катушка зажигания
54	Освещение:
а	ручки направления потока воздуха
b	ручки управления отопителем
с	переключатель*
55	Термоэлектрический выключатель (62°С) осушителя кондиционера*
56	Термоэлектрический выключатель (100°С)
57	Электродвигатель стеклоподъемника левой задней двери*
58	Выключатель стеклоподъемника левой задней двери*
59	Блок выключателей стеклоподъемников*:
а	выключатель стеклоподъемника левой задней двери*
b	предохранительный выключатель
с	выключатель стеклоподъемника левой передней двери
d	выключатель стеклоподъемника правой передней двери
е	выключатель стеклоподъемника правой задней двери
60	Электродвигатель вентилятора
61	Добавочное сопротивление электродвигателя вентилятора
62	Переключатель выбора температуры воздуха системы кондиционирования с освещением*
63а	Электромагнитная муфта включения компрессора кондиционера*
63b	Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см 2 , выключение при 2,0 кгс/см 2 )
64	Добавочный вентилятор*
65	Реле добавочного вентилятора*
66	Выключатель обогрева заднего стекла
67	Реле времени обогрева заднего стекла
68	Добавочное сопротивление 1,8 Ом
69	Электродвигатель стеклоподъемника левой передней двери*
70	Электродвигатель стеклоподъемника правой передней двери*
71	Колодка диагностики
72	Датчик ВМТ
73	Лампа освещения багажного отделения
74	Разъем проводки к потребителям задней части автомобиля
75	Выключатель стеклоподъемника правой задней двери*
76	Электродвигатель стеклоподъемника правой задней двери*
77	Датчик указателя уровня топлива
78	Задний плафон освещения салона
79	Выключатель плафона в стойке левой задней двери*
80	Выключатель заднего плафона освещения салона*
81	Выключатель плафона в стойке правой задней двери*
82	Генератор с электронным регулятором напряжения
83	Аккумуляторная батарея
84	Стартер
85	Правый задний фонарь:
а	лампа указателя поворота
b	лампа красного/стояночного света
с	лампа света заднего хода
d	лампа стоп-сигнала
86	Элемент обогрева заднего стекла*
87	Лампа освещения номерного знака
88	Левый задний фонарь:
а	лампа указателя поворота
b	лампа красного/стояночного света
с	лампа света заднего хода
d	лампа стоп-сигнала
е	лампа противотуманного света

* В зависимости от комплектации.

Обозначение цвета проводов

Первые две буквы обозначают цвет провода, вторые две буквы цвет полоски на проводе. Цифры рядом с обозначением расцветки провода указывают его сечение в мм ² .

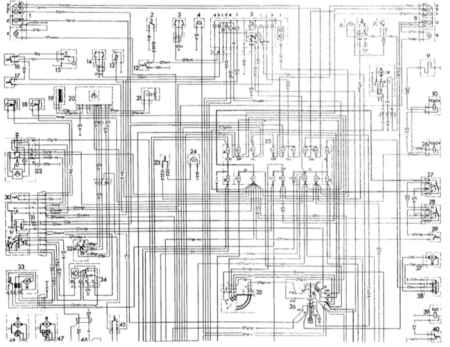

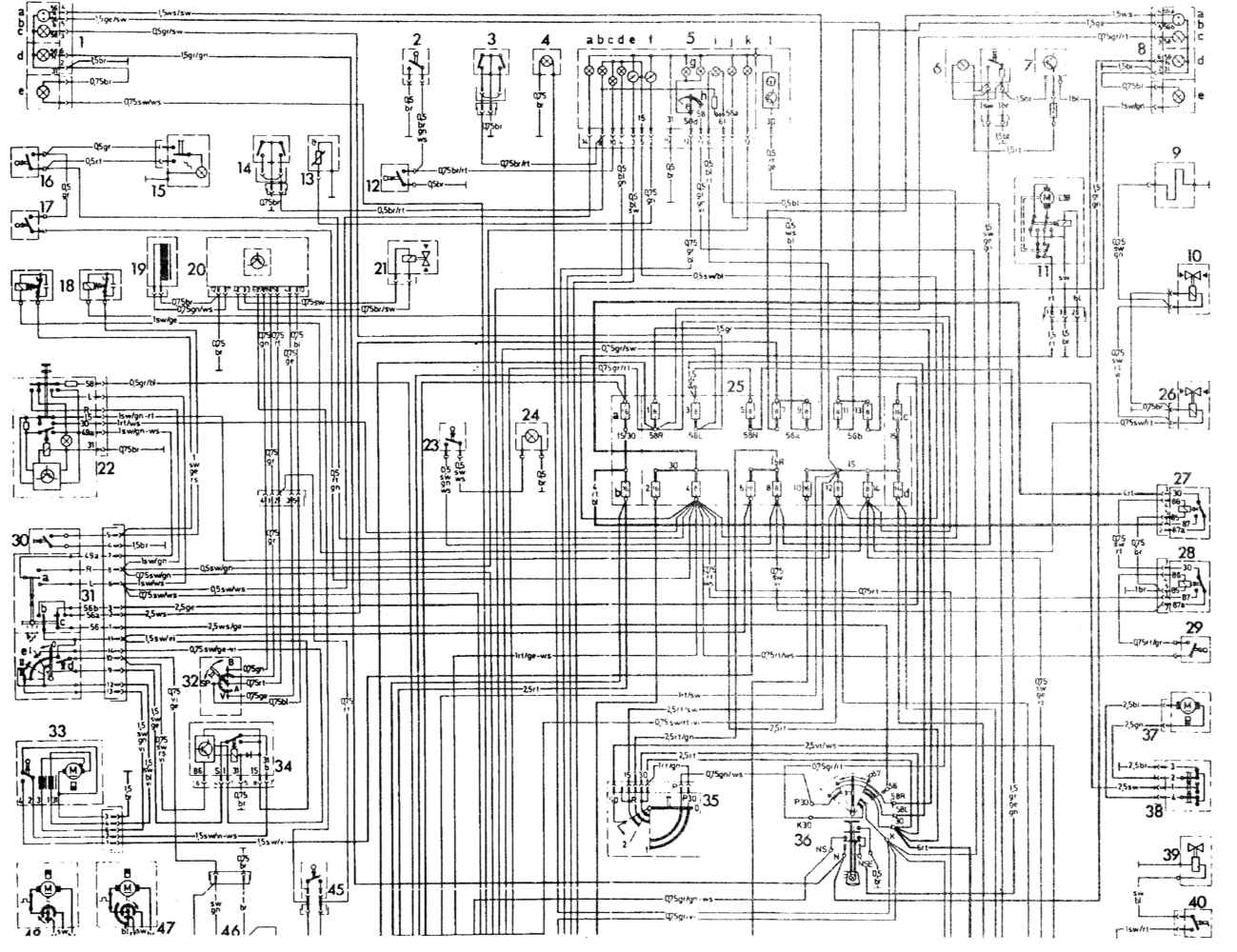

Принципиальная электрическая схема электрооборудования (1)

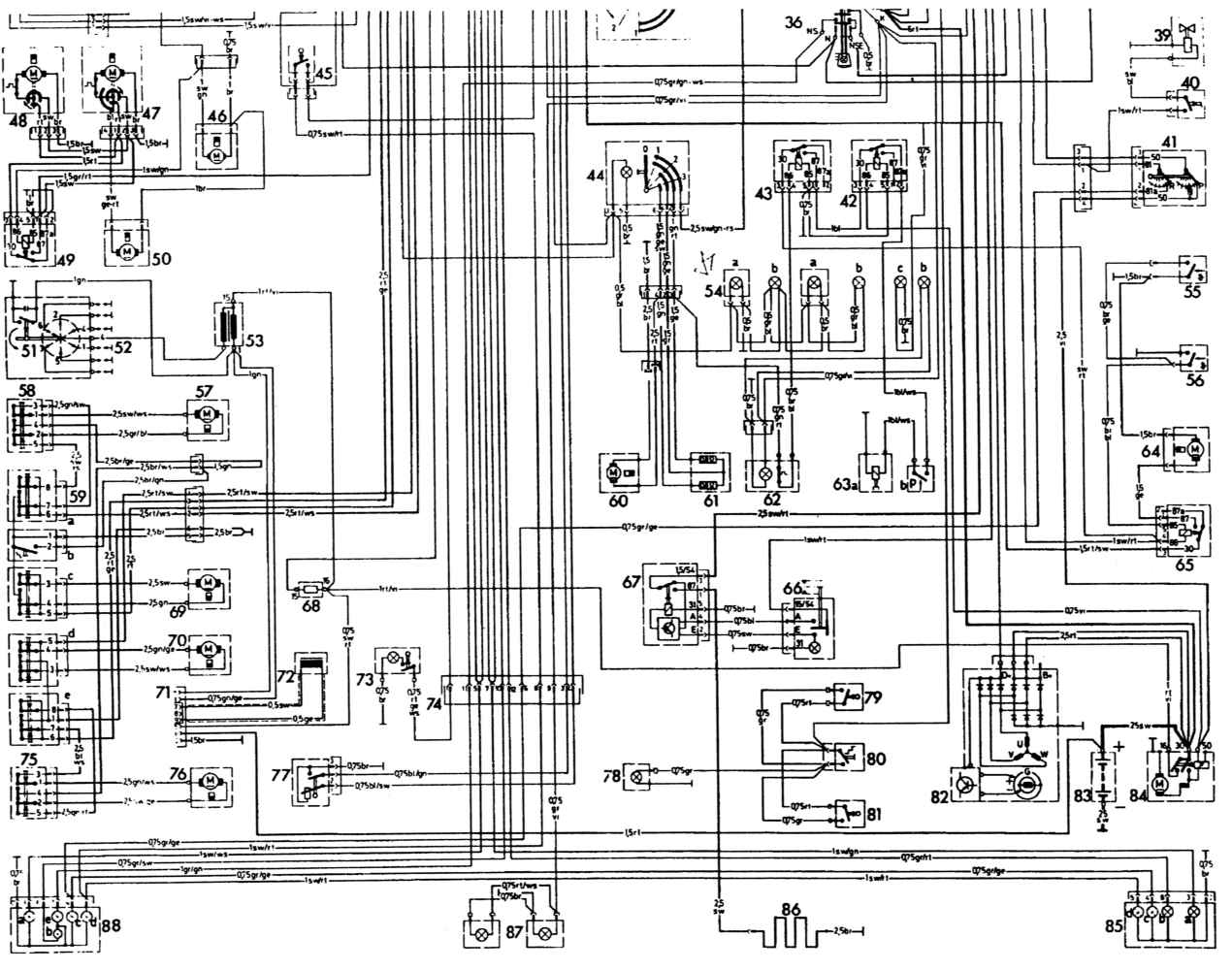

Принципиальная электрическая схема электрооборудования (2)
