11.9. Снятие и установка стартера

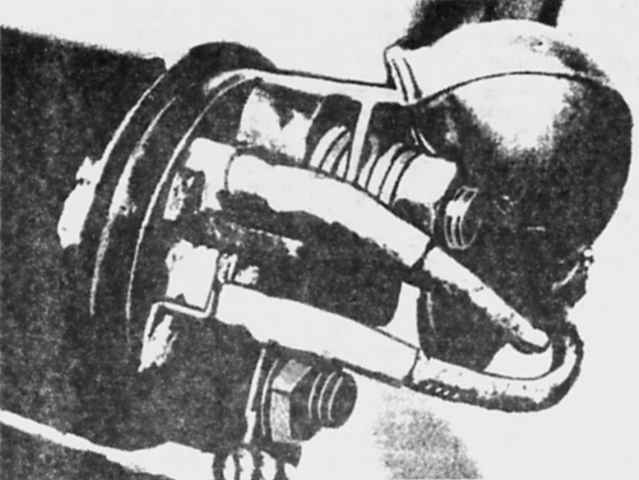

Провода тягового реле стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите домкратом переднюю часть автомобиля и поставьте ее на опоры (подставку). Затяните стояночный тормоз.
Отсоедините провод от минусовой клеммы батареи.
Отсоедините провода от тягового реле. Для этого отверните гайку, снимите силовой провод и отстыкуйте от клемм провода цепи управления.
Отверните болты крепления стартера к промежуточной пластине и кронштейну, снимите стартер, опуская его вниз. Для отворачивания верхнего болта крепления нужен торцовый ключ.
Установка стартера производится в порядке, обратном снятию. Все болты заворачиваются сначала руками, а затем затягиваются ключом.
