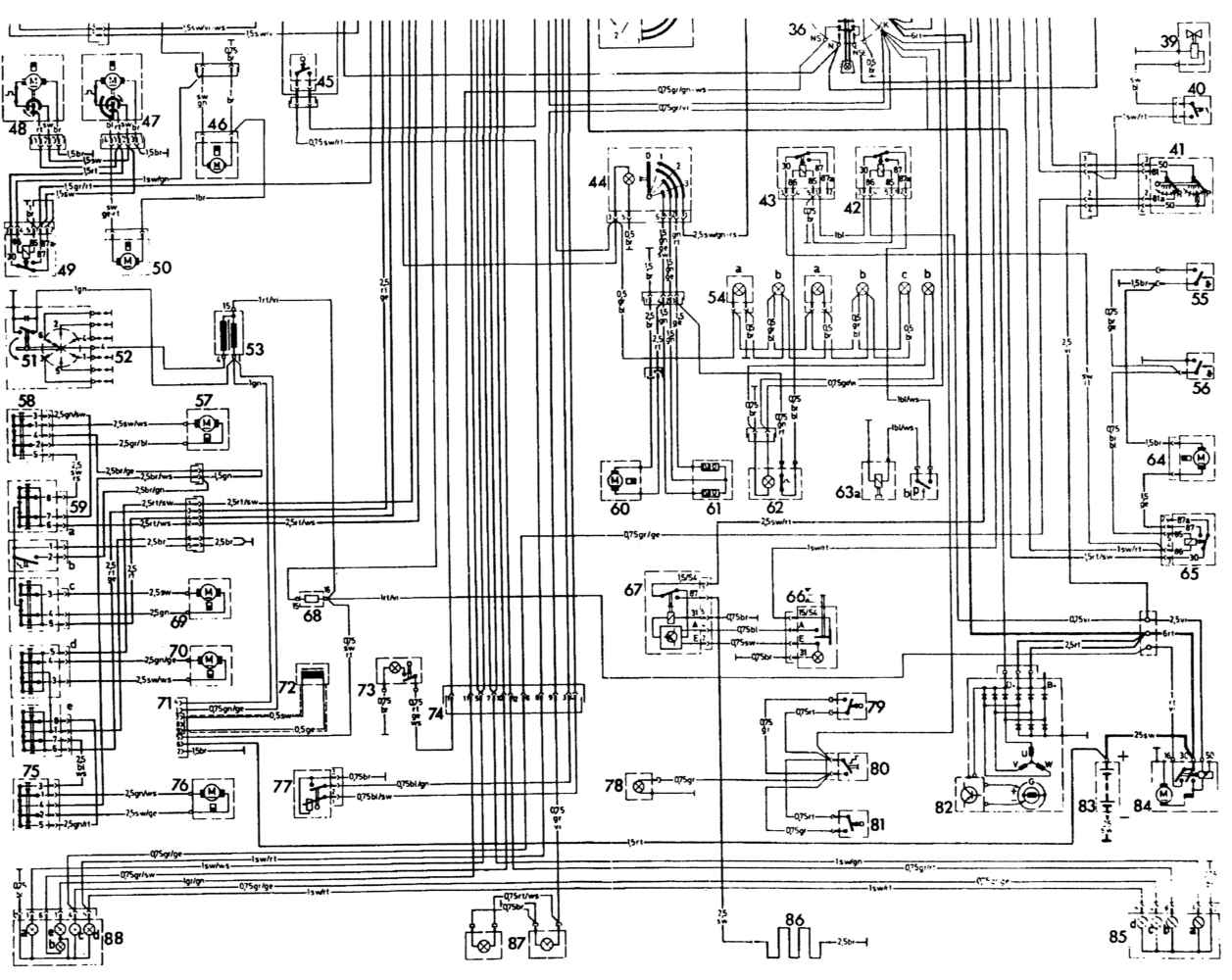

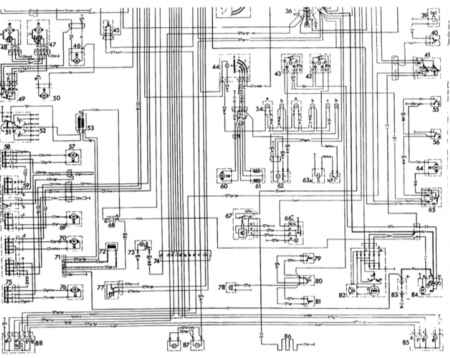

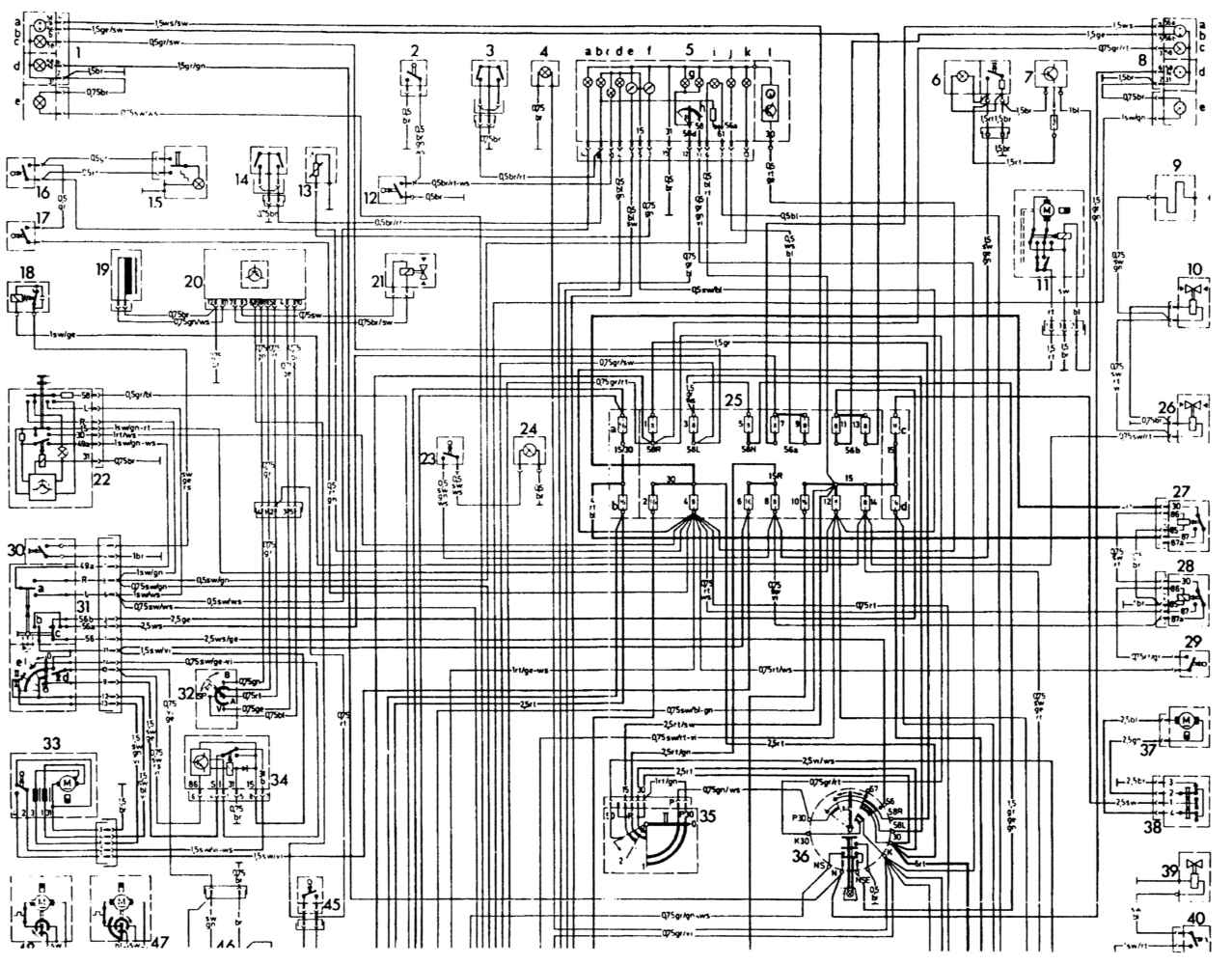

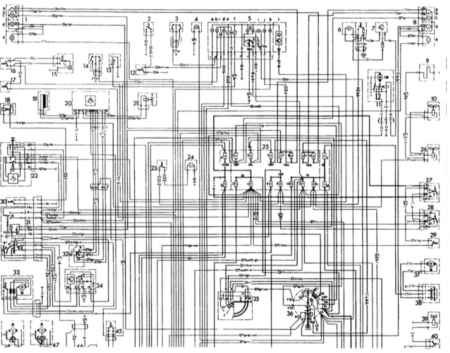

Обозначение
|
|
1
|
Левая блок-фара:
|
|
а
|
|
|
b
|
|
|
с
|
- лампа габаритного/стояночного света
|
|
d
|
- лампа противотуманного света
|
|
е
|
|
|
2
|
Датчик контрольной лампы уровня тормозной жидкости
|
|
3
|
Контактный датчик износа накладок левого переднего тормоза
|
|
4
|
Лампа освещения кулисы рычага переключения передач*
|
|
5
|
Комбинация приборов:
|
|
а
|
- контрольная лампа левого указателя поворота
|
|
b
|
- контрольная лампа износа тормозных накладок
|
|
с
|
- контрольная лампа уровня тормозной жидкости и включения стояночного
тормоза
|
|
d
|
- контрольная лампа резерва топлива
|
|
е
|
|
|
f
|
- указатель температуры охлаждающей жидкости
|
|
g
|
|
|
h
|
- реостат освещения приборов
|
|
i
|
- контрольная лампа разряда аккумуляторной батареи
|
|
j
|
- контрольная лампа дальнего света фар
|
|
k
|
- контрольная лампа правого указателя поворота
|
|
l
|
|
|
6
|
Прикуриватель с лампой освещения пепельницы
|
|
7
|
Радиоприемник*
|
|
8
|
Правая блок-фара:
|
|
а
|
|
|
b
|
|
|
с
|
- лампа габаритного/стояночного света
|
|
d
|
- лампа противотуманного света
|
|
е
|
|
|
9
|
Спираль обогрева автоматической воздушной заслонки
|
|
10
|
Электромагнитный запорный клапан топлива холостого хода II
|
|
11
|
Автоматическая антенна*
|
|
12
|
Выключатель контрольной лампы стояночного тормоза
|
|
13
|
Датчик температуры охлаждающей жидкости
|
|
14
|
Контактный датчик износа накладок правого переднего тормоза
|
|
15
|
Передний плафон с выключателем
|
|
16
|
Выключатель плафона в стойке левой двери
|
|
17
|
Выключатель плафона в стойке правой двери
|
|
18
|
Двухтональный звуковой сигнал (фанфары)
|
|
19
|
Датчик программного регулятора скорости движения*
|
|
20
|
Усилитель программного регулятора скорости движения*
|
|
21
|
Исполнительный привод дроссельной заслонки*
|
|
22
|
Выключатель/реле-прерыватель 4-сторонней аварийной сигнализации
|
|
23
|
Выключатель плафона освещения вещевого ящика
|
|
24
|
Плафон освещения вещевого ящика
|
|
25
|
Блок плавких предохранителей
|
|
26
|
Электромагнитный запорный клапан топлива холостого хода I
|
|
27
|
Реле I включения стеклоподъемников*
|
|
28
|
Реле II включения стеклоподъемников*
|
|
29
|
Дверной выключатель стеклоподъемника*
|
|
30
|
Выключатель звукового сигнала
|
|
31
|
Комбинированный подрулевой переключатель:
|
|
а
|
- переключатель указателей поворота
|
|
b
|
- переключатель сигнализации светом фар
|
|
с
|
|
|
d
|
- выключатель омывателя ветрового стекла
|
|
е
|
- переключатель скорости очистителя ветрового стекла
|
|
I
|
|
|
II
|
|
|
III
|
|
|
32
|
Переключатель программного регулятора скорости движения:
|
|
А
|
|
|
V
|
|
|
SP
|
- возврат на прежнюю скорость движения
|
|
В
|
|
|
33
|
Электродвигатель очистителя ветрового стекла
|
|
34
|
Реле прерывистого режима работы очистителя ветрового стекла
|
|
35
|
Включатель зажигания
|
|
36
|
Поворотный выключатель освещения
|
|
37
|
Электродвигатель люка в крыше
|
|
38
|
Выключатель люка в крыше с электроприводом*
|
|
39
|
Электромагнитный клапан автоматической трансмиссии*
|
|
40
|
Выключатель ножного включения низшей передачи*
|
|
41
|
Выключатель блокировки стартера и света заднего хода*
|
|
42
|
Реле кондиционера II*
|
|
43
|
Реле кондиционера I*
|
|
44
|
Выключатель вентилятора с освещением
|
|
45
|
Выключатель стоп-сигналов
|
|
46
|
Насос омывателя ветрового стекла
|
|
47
|
Электродвигатель очистителя левой фары*
|
|
48
|
Электродвигатель очистителя правой фары*
|
|
49
|
Реле очистителей фар*
|
|
50
|
Насос омывателей фар*
|
|
51
|
Распределитель зажигания*
|
|
52
|
Свечи зажигания
|
|
53
|
Катушка зажигания
|
|
54
|
Освещение:
|
|
а
|
- ручки направления потока воздуха
|
|
b
|
- ручки управления отопителем
|
|
с
|
|
|
55
|
Термоэлектрический выключатель (62°С) осушителя кондиционера*
|
|
56
|
Термоэлектрический выключатель (100°С)
|
|
57
|
Электродвигатель стеклоподъемника левой задней двери*
|
|
58
|
Выключатель стеклоподъемника левой задней двери*
|
|
59
|
Блок выключателей стеклоподъемников*:
|
|
а
|
- выключатель стеклоподъемника левой задней двери*
|
|
b
|
- предохранительный выключатель
|
|
с
|
- выключатель стеклоподъемника левой передней двери
|
|
d
|
- выключатель стеклоподъемника правой передней двери
|
|
е
|
- выключатель стеклоподъемника правой задней двери
|
|
60
|
Электродвигатель вентилятора
|
|
61
|
Добавочное сопротивление электродвигателя вентилятора
|
|
62
|
Переключатель выбора температуры воздуха системы кондиционирования
с освещением*
|
|
63а
|
Электромагнитная муфта включения компрессора кондиционера*
|
|
63b
|
Датчик аварийного давления компрессора кондиционера* (включение при
2,6 кгс/см
2
, выключение при 2,0 кгс/см
2
)
|
|
64
|
Добавочный вентилятор*
|
|
65
|
Реле добавочного вентилятора*
|
|
66
|
Выключатель обогрева заднего стекла
|
|
67
|
Реле времени обогрева заднего стекла
|
|
68
|
Добавочное сопротивление 1,8 Ом
|
|
69
|
Электродвигатель стеклоподъемника левой передней двери*
|
|
70
|
Электродвигатель стеклоподъемника правой передней двери*
|
|
71
|
Колодка диагностики
|
|
72
|
Датчик ВМТ
|
|
73
|
Лампа освещения багажного отделения
|
|
74
|
Разъем проводки к потребителям задней части автомобиля
|
|
75
|
Выключатель стеклоподъемника правой задней двери*
|
|
76
|
Электродвигатель стеклоподъемника правой задней двери*
|
|
77
|
Датчик указателя уровня топлива
|
|
78
|
Задний плафон освещения салона
|
|
79
|
Выключатель плафона в стойке левой задней двери*
|
|
80
|
Выключатель заднего плафона освещения салона*
|
|
81
|
Выключатель плафона в стойке правой задней двери*
|
|
82
|
Генератор с электронным регулятором напряжения
|
|
83
|
Аккумуляторная батарея
|
|
84
|
Стартер
|
|
85
|
Правый задний фонарь:
|
|
а
|
|
|
b
|
- лампа красного/стояночного света
|
|
с
|
|
|
d
|
|
|
86
|
Элемент обогрева заднего стекла*
|
|
87
|
Лампа освещения номерного знака
|
|
88
|
Левый задний фонарь:
|
|
а
|
|
|
b
|
- лампа красного/стояночного света
|
|
с
|
|
|
d
|
|
|
е
|
лампа противотуманного света
|
* В зависимости от комплектации.
