11.11.9. Снятие и установка фар и их ламп

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия лампы простой или противотуманной фары поднимите капот и откройте заднюю крышку блок-фары.

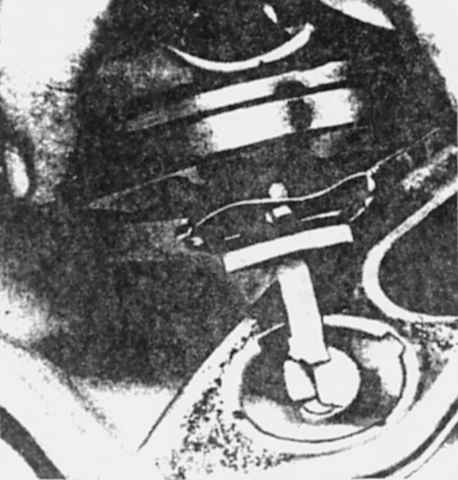

Отсоедините провода от лампы, а затем освободите пружинную защелку или поверните патрон лампы и выньте ее. При этом не следует трогать пальцами колбочку лампы. Если вы все же дотронулись до нее, протрите колбочку спиртом-денатуратом. Защелка крепления противотуманной фары

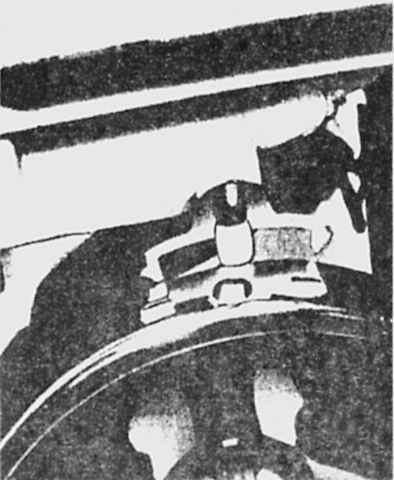

Защелка крепления обычной фары
Для снятия блок-фары снимите сначала указатель поворота, а затем отверните боковые винты крепления блок-фары.

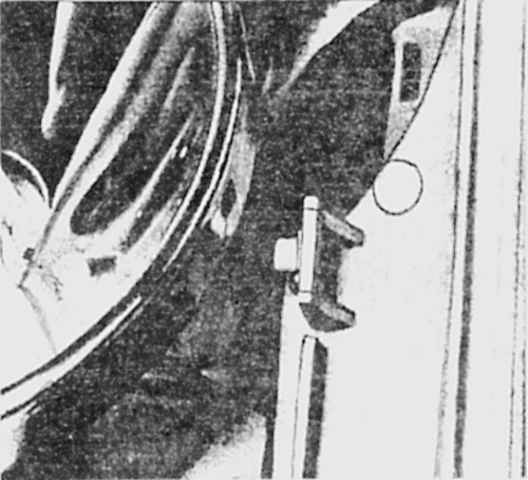

Отверните внутренние винты крепления и снимите блок-фару с автомобиля. Для разборки фары освободите ее защелки и снимите стекло. Снимите панель обрамления. Поворотный палец фары

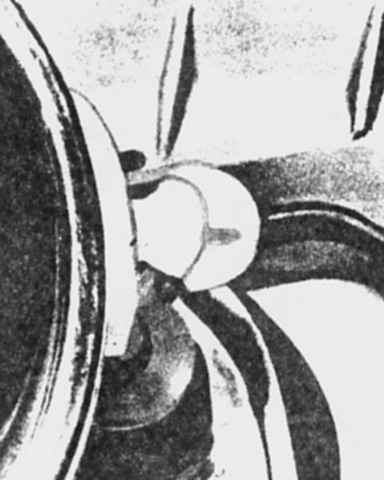

Освободите защелки и вакуумный корректор и снимите рефлекторы. Вакуумный корректор фары

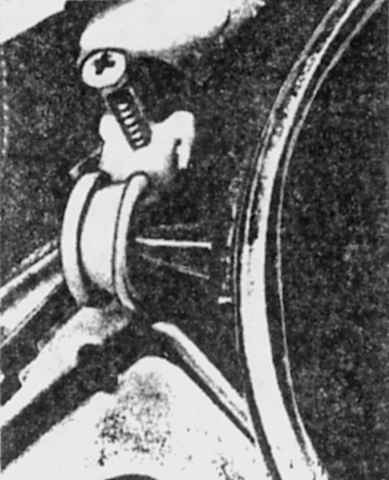

Соединение фары с рычагом вакуумного корректора
Установка производится в порядке, обратном снятию.
