3.2.2.4. Функционирование

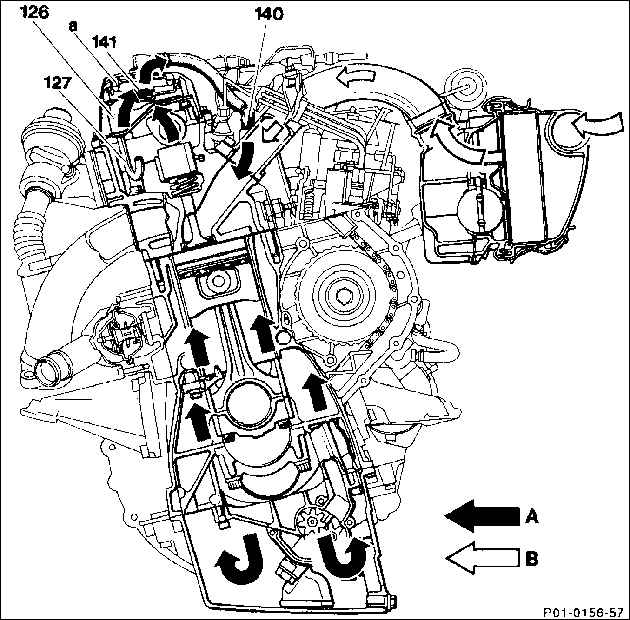

126. Маслоотделитель
127. Рециркуляционная труба
140. Распределительная труба
141. Клапан регулировки давления

а. Вентиляционное отверстие диаметром 3 мм
А. Продувные газы
В. Свежий воздух

Горячие газы устремляются через маслоотделитель (126) в крышку головки блока цилиндров и через трубопровод (140) во всасывающие патрубки. В маслоотделителе (126) масло отфильтровывается и течет через рециркуляционную трубу (127) назад к головке блока цилиндров.

Клапан регулировки давления в крышке головки блока цилиндров предотвращает возникновение в двигателе слишком высокого разрежения.

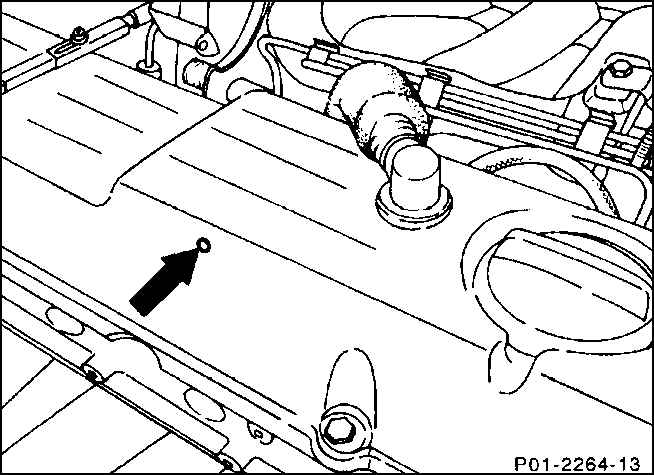

Для вентиляции пространства мембраны в клапане регулировки давления в крышке головки блока цилиндров предусмотрено вентиляционное отверстие (стрелка). Оно не должно быть засорено грязью или консервантами.
