3.2.12. Клапаны
Двигатель объемом 2,0 л
Предупреждение
 Если детали управления
клапаном будут использованы вновь, их нужно установить на прежние места. Чтобы
избежать путаницы деталей, изготовьте панель для их хранения.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите головку блока цилиндров
и положите на деревянные планки так, чтобы клапаны поддерживались
снизу. |
| 2. Снимите маслоотражательные колпачки. |
| 3. Откиньте в сторону головку блока
цилиндров и извлеките клапаны из направляющих. |
| 4. Почистите клапаны. |
 |

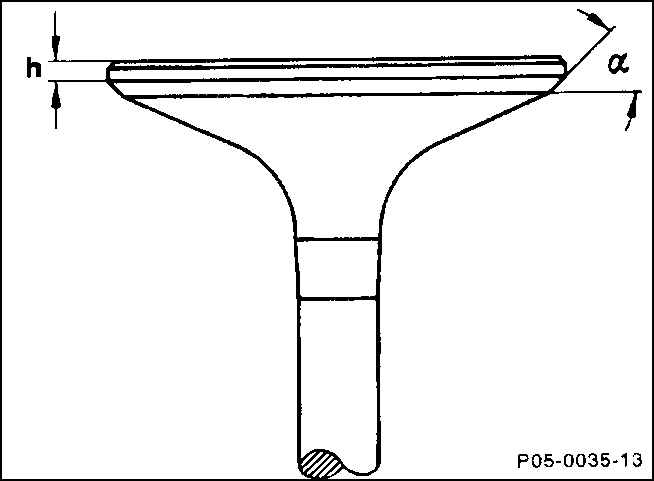

5. Клапаны с прогоревшими тарелками,
со слишком малой высотой (h) тарелки клапана, изношенными или поцарапанными
стержнями следует заменить. Предельное значение (h) см. в таблице
Размеры клапанов. |
 |

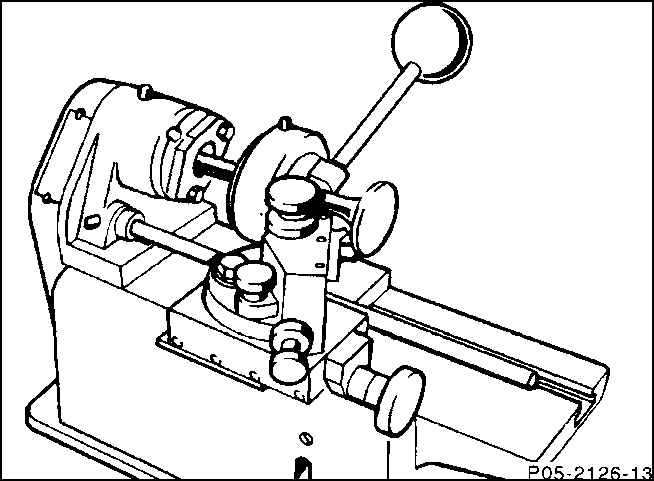

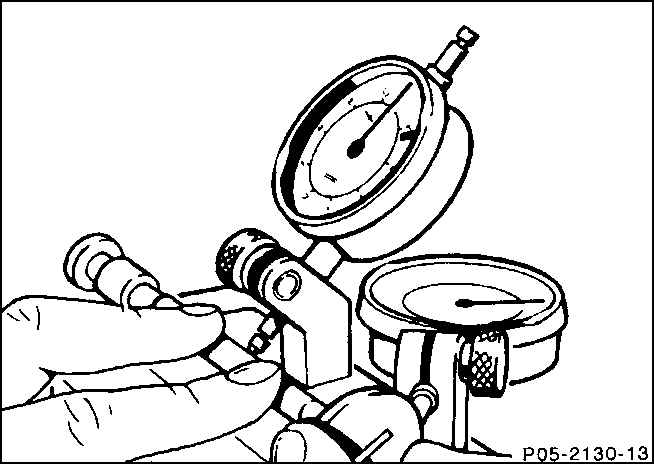

6. Ремонтная мастерская может
проверить стержень клапана на биение и произвести доработку угла опорной
поверхности клапана. Максимальное биение стержня клапана и седла клапана:
0,03 мм. |
|
Предупреждение
 |
При любых операциях по обработке клапанов следует иметь в виду, что угол
тарелки клапана составляет а = 45° + 15°.
|
Указание: стержень и шток клапана для двигателей объемом 2,2/2,5 л имеют 3 кольцевых
выточки.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой клапана проверьте направляющие
клапана и, при необходимости, доработайте седло клапана. |
| 2. Зачистите стержень клапана в месте прилегания
деталей штока. |
| 3. Слегка смажьте стержень клапана и направляющую
клапана моторным маслом и установите клапан. |
| 4. Установите новые маслоотражательные колпачки. |
| 5. Установите пружину клапана. |
| 6. Установите все остальные клапаны, не перепутайте
впускной и выпускной клапаны. |
| 7. Установите тарельчатый толкатель. |
| 8. Установите головку блока цилиндров. |
|

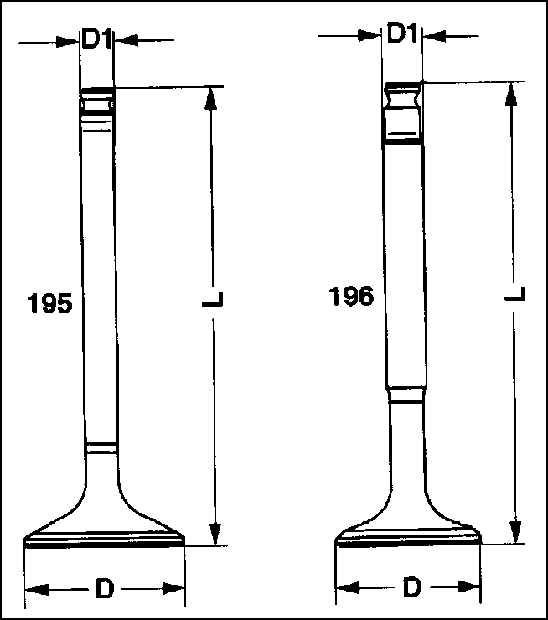

Размеры клапанов
|
ВПУСКНОЙ КЛАПАН (195)
|
ВЫПУСКНОЙ КЛАПАН (196)
|
|
Двигатели объемом 2,0 л
|
|
D = 37,9 – 38,1 мм
|
D = 34,9 – 35,1 мм
|
|
D1 = 7,97 – 7,955 мм
|
D1 = 8,960 – 8,945 мм
|
|
L = 106,4 мм
|
L = 106,4 мм
|
|
h (новый) = 1,75 – 2,05 мм
|
h (новый) = 1,75 – 2,05 мм
|
|
h (предельн.) = 1,6 мм
|
h (предельн.) = 1,6 мм
|
|
Двигатели объемом 2,2 / 2,5 л
|
|
D = 29 мм
|
D = 26 мм
|
|
D1 = 6 мм
|
D1 = 6 мм
|
|
