3.2.6. Натяжитель цепи

Возникающие при работе цепи шумы могут быть вызваны недостатками в функционировании натяжного устройства. Разберите и проверьте его. При необходимости замените натяжное устройство в комплекте.

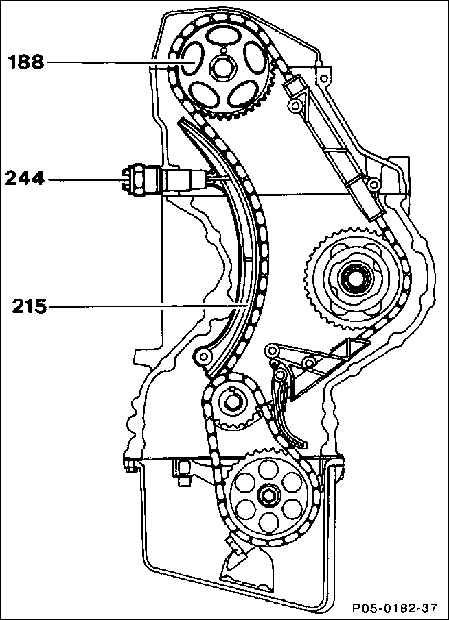

Натяжитель цепи (244) ввернут с правой стороны в головку блока цилиндров. Через отверстие в головке блока цилиндров в натяжитель цепи подается под давлением моторное масло.

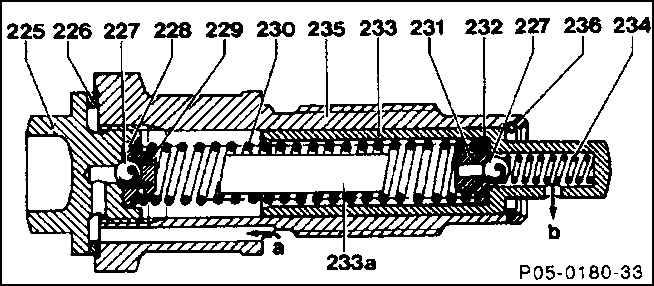

Цепь натягивается под действие силы пружины сжатия (230) и давления масла в натяжителе. Давление прижима пальца (233) на шину управления (215) поддерживается постоянным с помощью обратного клапана (227/228) и клапана ограничения давления (227/231), т. е. не зависит от давления масла в двигателе.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

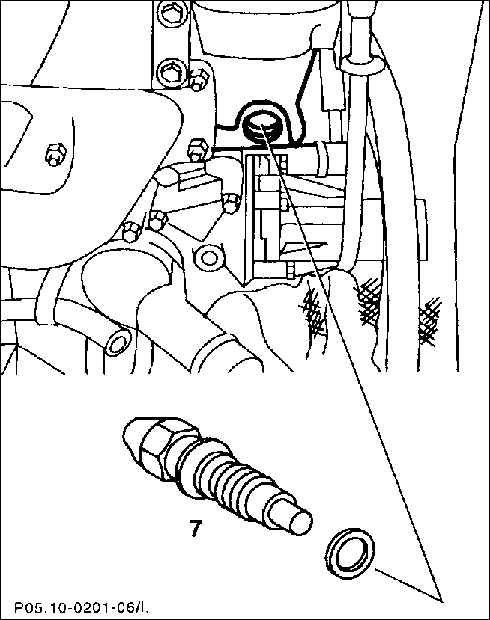

Выкрутите натяжитель цепи за шестигранную головку (235) из головки блока цилиндров.

Контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поместите натяжитель цепи с нажимным пальцем в моторное масло SAE 10. Уровень масла должен находиться несколько выше бортика шестигранной головки натяжителя. Надавите 7–10 раз на нажимной палец прессом.

2. После заполнения маслом натяжитель должен сжиматься медленно, равномерно и с большим силовым усилием. В противном случае замените его.

Установка

Предупреждение

Монтируйте натяжитель цепи только в заполненном маслом состоянии.

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите натяжитель цепи с использованием новой уплотнительной прокладки и затяните болты крепления с моментом 80 Н.м. При этом нажимной палец должен прилегать к выступу салазок натяжения.
