| 1. Цилиндр 1 стоит на 20° после ВМТ зажигания
и снята крышка головки блока цилиндров. |
| 2. Снимите передние крышки.
|

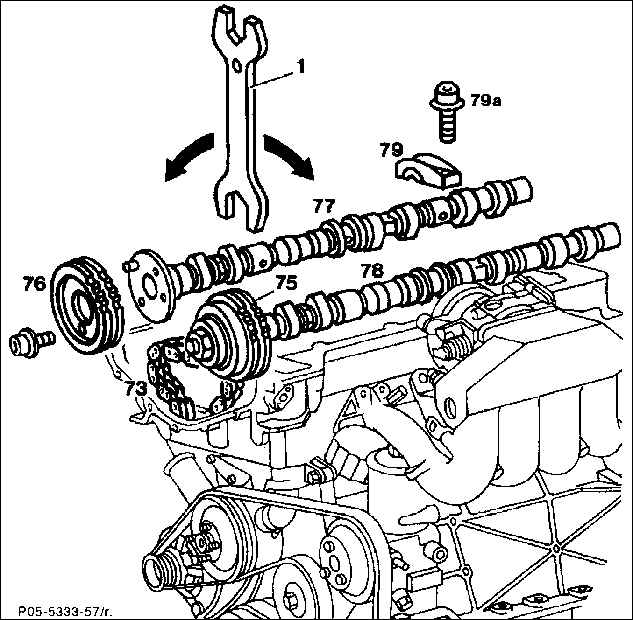

| 3. Снимите натяжитель цепи.
|
| 4. Отвинтите шестерню выпускного распределительного
вала гаечным ключом с насадкой Т40, придерживая распредвал у шестигранника.
Снимите шестерню распределительного вала.
|
| 5. Снимите управляющую цепь с шестерни выпускного
распределительного вала.
|
| 6. Поворачивайте распределительные валы гаечным
ключом до тех пор, пока можно будет ввести фиксирующие штифты. |
| 7. Установите цепное колесо и наложите цепь.
|
| 8. Установите натяжитель цепи.
|
| 9. Еще раз проверьте основное положение распределительных
валов. При необходимости повторите регулировку.
|
| 10. Установите передние крышки распределительных
валов. |
| 11. Установите крышку головки блока цилиндров.
|

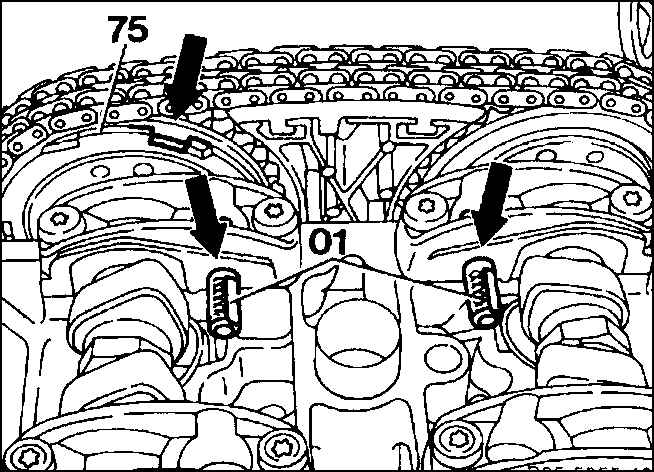

Для двигателя
объемом 2,2 л поверните регулятор распредвалов около шестерни впускного
распределительного вала (75) в положение "spat" (поздно)
до упора в направлении вращения распределительного вала (стрелка).
