| 1. Снимите клиновой ребристый
ремень. |
 |

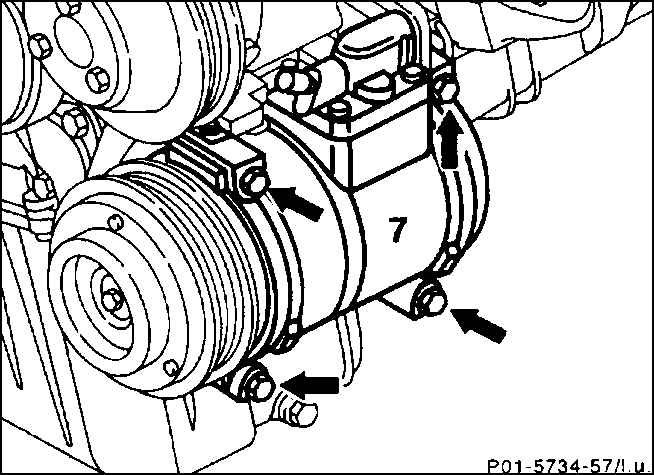

2. Отвинтите компрессор охлаждения
(стрелки) и навесьте сбоку с подсоединенными проводами проволокой.
|
| 3. Разберите систему выпуска отработанных
газов. |
| 4. Слейте охлаждающую жидкость из
моторного блока. |
| 5. Отвинтите карданный вал от коробки
передач и отожмите. Ослабьте болты крепления карданного вала/ промежуточной
прокладки, ослабьте зажимную гайку и отодвиньте назад карданный вал
как можно дальше. |
| 6. Подведите ремонтный домкрат с
деревянной промежуточной прокладкой под коробку передач. Слегка приподнимите
коробку передач. |

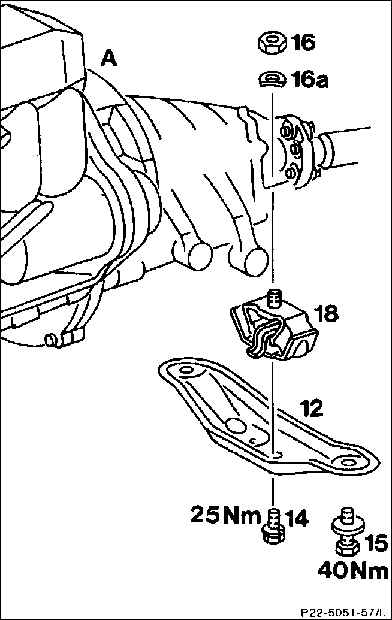

7. Задний кронштейн (12) с подшипником
(18) снимите. Для этого отвинтите болты (14 и 15), а также гайку (16)
(см. рисунок.).
Предупреждение
|
|

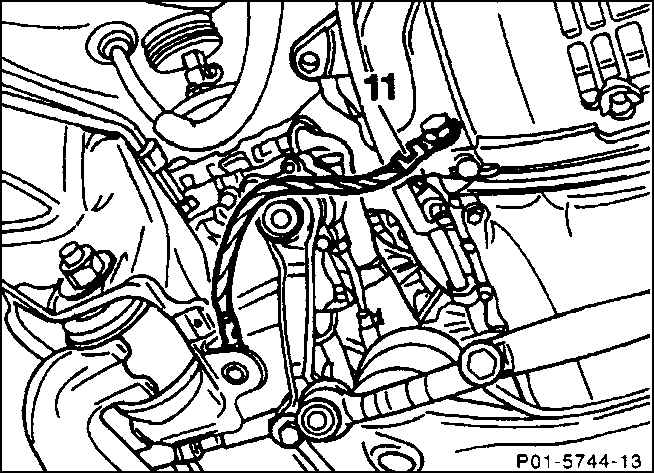

Отсоедините провод "массы" (11) между коробкой передач
и кузовом.* |
|
| 8. Если отделяете двигатель от
коробки передач, снимите стартер. |
 |

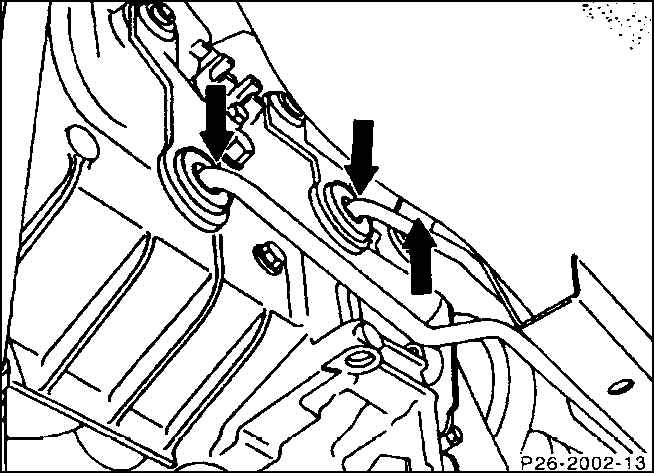

9. Отсоедините рычаги переключения
от коробки передач. Для этого снимите фиксирующие пружинные зажимы
(стрелки). |
| 10. Автоматическая коробка передач:
снимите штеккер переключателя блокировки старта и фонаря заднего хода,
для этого поверните белый пластмассовый стопор на переключателе примерно
на 45°, отсоедините электропровод от магнитного клапана Kickdown.*
|
| 11. Если отделяете двигатель от
коробки передач, выкрутите нижние соединительные болты двигатель/
коробка передач. |
 |
|

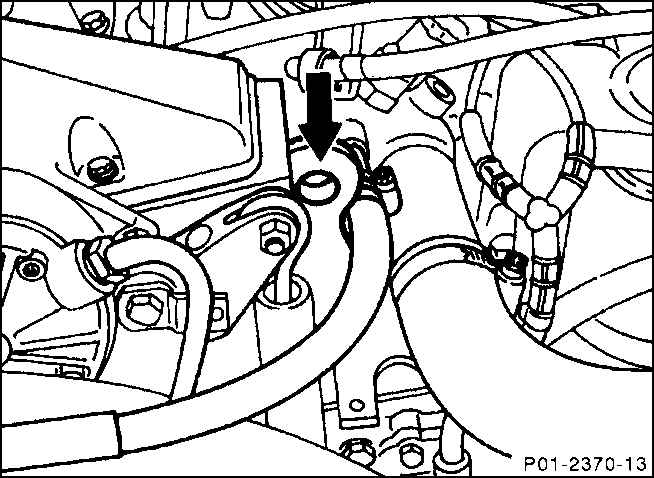

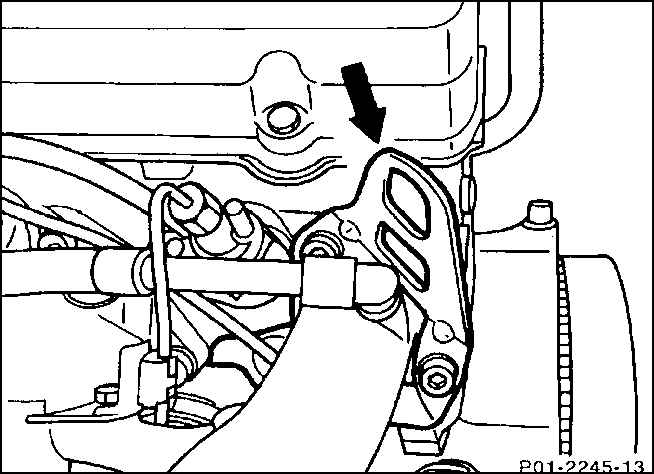

| 12. Подцепите двигатель тросом.
Для этого вденьте в проушины (стрелки) подходящий трос или цепь. С
помощью ремонтного домкрата слегка приподнимите двигатель. |
 |

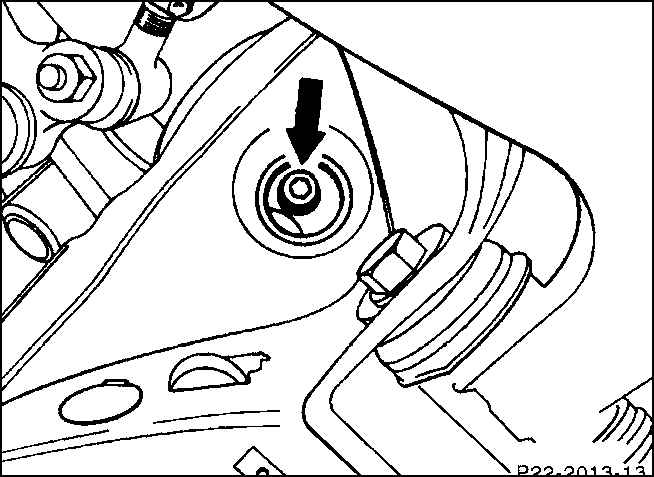

13. Выкрутите болты с внутренним
шестигранником (стрелка) передних опор двигателя снизу из поперечины
рамы автомобиля. На рисунке изображен болт правой опоры. |
| 14. Выкрутите верхние болты, соединяющие
двигатель с коробкой передач. |
| 15. Отожмите двигатель монтировочным
рычагом от коробки передач и преподнимите. |
 |

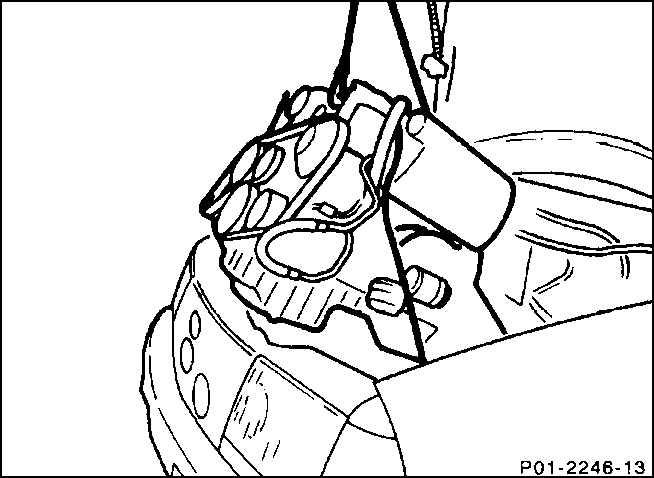

16. Двигатель с коробкой передач
поворачивайте наискось и поднимайте. Придерживайтесь положения двигателя
наискось к КПП в процессе их подъема, максимальный угол наклона 45°.
|
Предупреждение
Поднимайте
систему очень осторожно, чтобы не повредить кузов. При этом особо
следите за задними проушинами двигателя и фильтром моторного масла.
Кроме того, проверьте отсоединение всех связей.
|
| 17. Если двигатель/ коробка передач
демонтируются вместе, то отделите коробку передач. |
