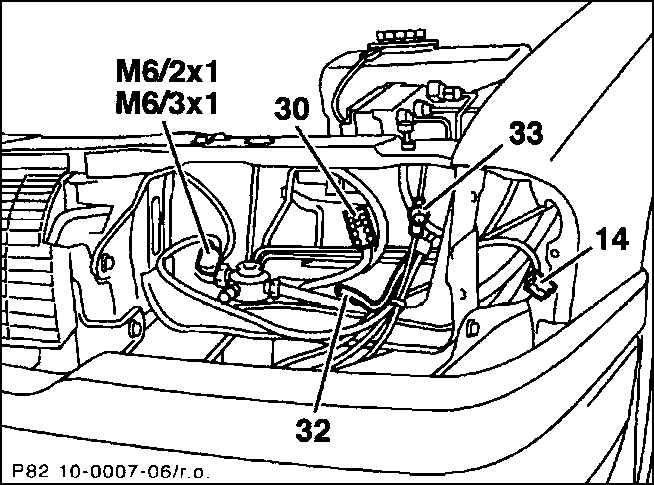

13.1.11.7. Фара
|
|
14. Штеккер для фонаря указателя поворота
30. Штеккер для освещения
32. Шланг к устройству для очистки рассеивателя фары (фароочиститель или
фароомыватель)
|
33. Пневматический трубопровод
М6/2х1, М6/3х1. Штеккер двигателя стеклоочистителя влево/ вправо |
|
|

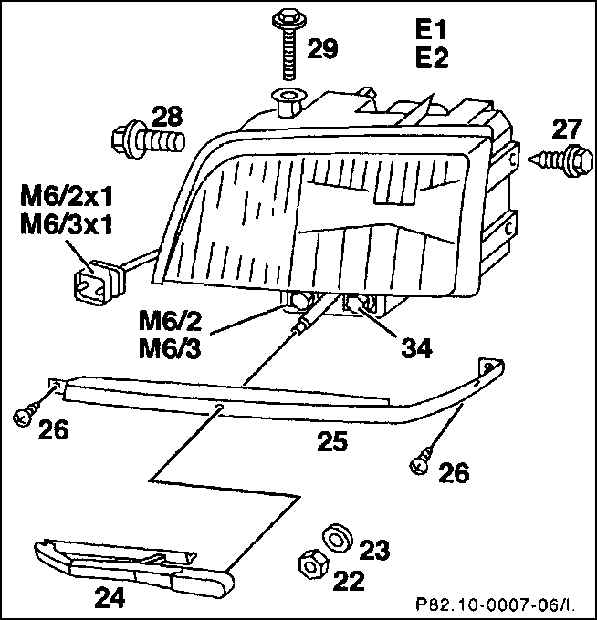

22. Гайка 23. Шайба
24. Рычаг шейки стеклоочистителя
25. Защитный кожух
26–29. Винты
34. Болт |
Е1, Е2. Фары, слева/ справа
М6/2, М6/3. Двигатели стеклоочистителей фар слева/справа
М6/2х1, М6/3х1. Штеккеры двигателей стеклоочистителей слева/ справа |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите фонарь указателя поворота. |
| 2. Снимите с фары электрические провода и пневматический
трубопровод для регулировки по высоте. |
| 3. Если имеется, снимите рычаг щетки стеклоочистителя
(24) фары. Для этого откиньте вверх защитный кожух, отвинтите гайку
(22) и снимите ее вместе с шайбой (23). |
| 4. В зависимости от оснащения, отвинтите поперечину
или боковые защитные кожухи в зоне крепления фар. |
| 5. Выкрутите два винта (26) и отцепите защитный
кожух (25) под фарой. |
| 6. Выкрутите винты (27–29) и осторожно вытяните
фару вперед. Закройте амортизатор тряпкой, чтобы не поцарапать его. |
| 7. Если имеется, снимите шланг к устройству
для очистки рассеивателя фары. |
| 8. Если следует вынуть рассеиватель оптического
элемента фары, снимите резиновое уплотнение. Извлеките из пружинных
зажимов вверху и внизу две поддерживающие серьги (38). Снимите рассеиватель
оптического элемента (9) вместе с уплотнением (21). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если снят, вставьте рассеиватель оптического
элемента фары в корпус и одновременно вдавливайте его до тех пор,
пока поддерживающие серьги вверху и внизу не зафиксируются со щелчком. |
| 2. Заранее проверьте уплотнение на отсутствие
пористости, при необходимости замените его. |
| 3. Дальнейшая установка осуществляется в последовательности,
обратной разборке. |
| 4. После завершения сборки отрегулируйте фары
в специализированной автомастерской. |
|
|
|
