13.1.11.6. Фонарь указателя поворота

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот двигателя.

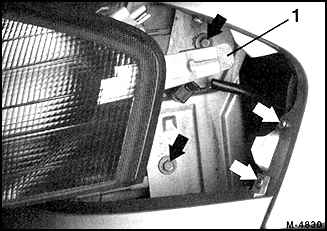

	2. Выжмите к середине автомобиля хомут (1) и Извлеките вперед фонарь указателя поворота.
3. Отсоедините многоконтактный штеккер фонаря указателя поворота.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Надвиньте штеккерный разъем на фонарь указателя поворота.

2. Задвиньте фонарь указателя поворота спереди в отверстие и зафиксируйте его. При этом обе боковые цапфы фонаря должны войти в зацепление на фаре.
