13.1.11.7.1. Регулировка фар

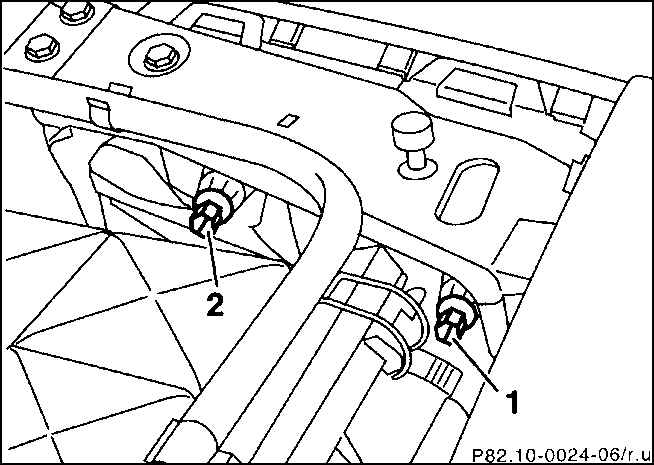

Правая фара

1. Регулирование по горизонтали
2. Регулирование по высоте

Для обеспечения безопасности движения большое значение имеет правильная регулировка фар. Точную регулировку можно произвести только при помощи специального установочного устройства. Поэтому ниже только указывается, где можно отрегулировать фары и какие условия необходимо выполнить для правильной регулировки.

Шины должны иметь предписанное давление воздуха.

В ненагруженный автомобиль на место водителя поместите груз в 75 кг (вес одного человека).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заполните топливный бак.

2. Установите автомобиль на ровной поверхности.

3. Несколько раз сильно нажмите вниз передок автомобиля для того, чтобы осело подрессоривание подвесок передних колес.

4. Установите на "О" коррекцию угла наклона оптической оси фар. Запустите двигатель и оставьте его работать в течение непродолжительного времени. При этом несколько раз нажмите на педаль акселератора для того, чтобы создать достаточное разрежение. Двигатель выключите.

5. Фары можно отрегулировать только в режиме ближнего света. Мера наклона верхней светотеневой границы составляет 10 см на 10 м расстояния. Благодаря общему размещению в одной блок-фаре (фара и габаритный фонарь в одном корпусе), настраивается и положение фар дальнего света и противотуманных фар.

6. Установочные винты должны выходить в моторный отсек.
