13.1.18. Динамики

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

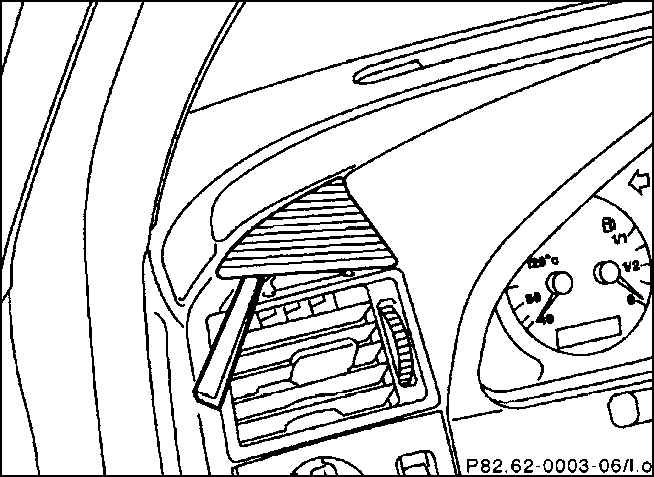

1. Выключите радиоприемник. Динамик в панели приборов. 2. Приподнимите пластмассовым клином защитный кожух правого или левого динамика. 3. Достаньте динамик, разъедините штеккерное соединение в проводящей линии. 4. Отсоедините пружинные зажимы и Извлеките динамик из защитного кожуха.

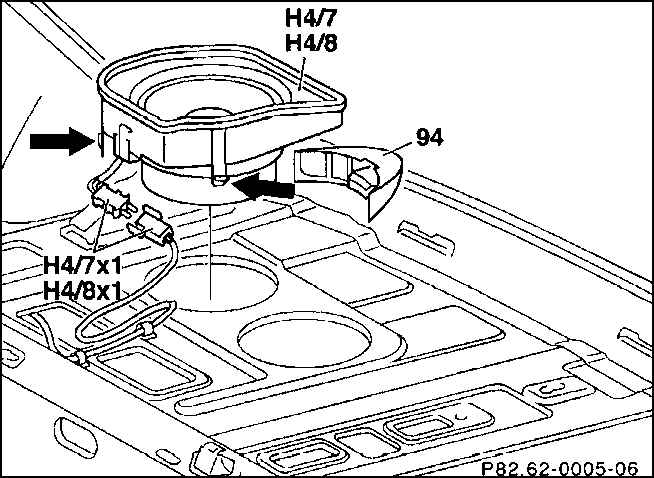

ДИНАМИК В ПРОСТРАНСТВЕ МЕЖДУ СПИНКОЙ ЗАДНЕГО СИДЕНЬЯ И ЗАДНИМ СТЕКЛОМ КУЗОВА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сиденье в задней части кузова автомобиля вместе со спинкой. 2. Снимите внутреннюю обшивку С-стойки. 3. Снимите и разберите пространство между спинкой заднего сиденья и задним стеклом кузова. 4. Разъедините штеккерное соединение (Н4/7х1) (слева) или (Н4/8х1) (справа), идущее к динамику. 5. Снимите назад с багажника корпус (94). 6. Извлеките динамик. Для этого разожмите удерживающие выступы. При специальном оснащении устройством помехоподавления на обеих сторонах установлено по два динамика, которые снимаются таким же образом.

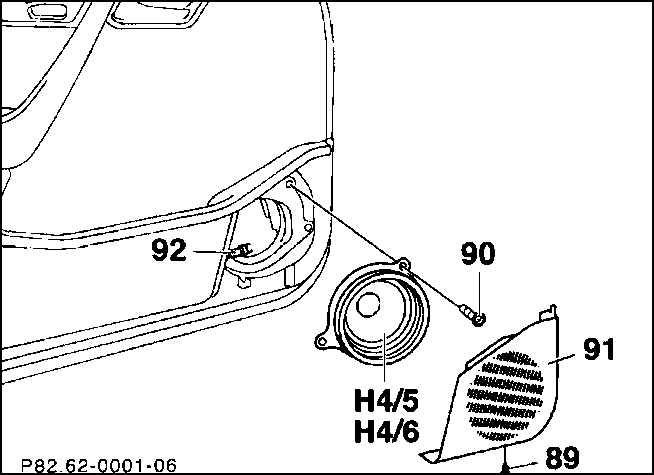

ДИНАМИКИ В ПЕРЕДНИХ ДВЕРЯХ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вывинтите винт (89). Снимите защитный кожух (91) динамика. 2. Ослабьте винты и Извлеките динамик, разъедините штеккерное соединение (92) в подводящей линии.

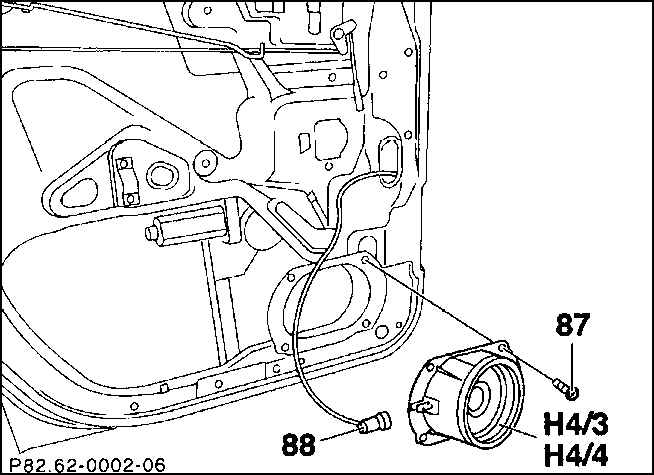

ДИНАМИКИ В ЗАДНИХ ДВЕРЯХ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обшивку задней двери. 2. Разъедините штеккерное соединение (88), идущее к динамику, вывинтите винты (87). Снимите динамик.

Установка

Установка производится в последовательности, обратной снятию.
