9.3. Считывание кодов DTC, очистка памяти процессора

Считывание кодов

Одной из функций, выполняемых модулем управления АТ (TCM), является непрерывная диагностика отказов компонентов системы управления трансмиссией (информационные датчики, исполнительные устройства и собственно TCM). В случае выявления неисправности модуль управления фиксирует в своей памяти 5-значный диагностический код (DTC), привязанный к соответствующему контуру системы управления. Перечень наиболее типичных кодов приведен в Спецификациях Главы Автоматическая трансмиссия.

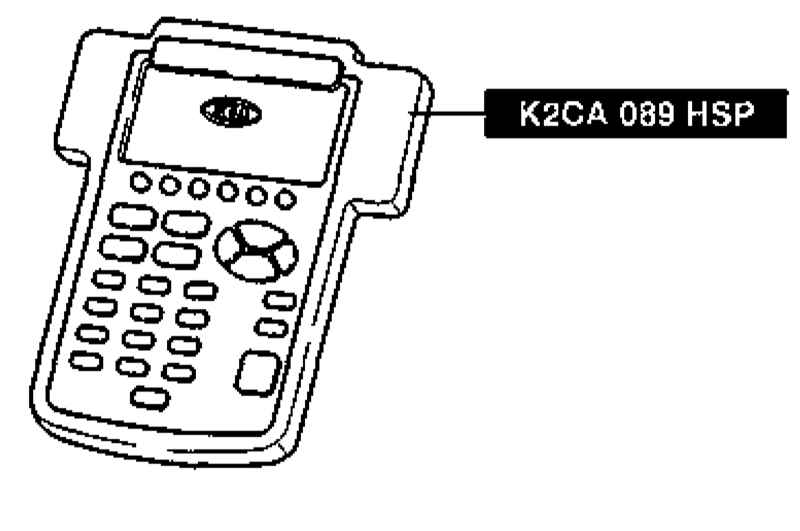

Для считывания записанных в память процессора DTC используется специальный сканер Hi-Scan Pro (K2CA 089 HSP), подключаемый к расположенному в двигательном отсеке оборудованному откидной крышкой диагностическому разъему (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).

ПОРЯДОК ВЫПОЛНЕНИЯ

Подключите сканер, включите зажигание и, действуя в соответствии с инструкциями изготовителей прибора, произведите опрос памяти процессора TCM, - при наличии в памяти кодов неисправностей (DTC), произведите соответствующие восстановительные процедуры. При отсутствии под рукой сканера считывание кодов может быть произведено при помощи контрольной лампы HOLD: при выключенном зажигании замкните клемму «n» на клемму заземления («s») DLC, затем поверните ключ в положение ON, - таблица кодов соответствия и диаграмма принципа их высвечивания приведены в Спецификациях Главы Автоматическая трансмиссия. В заключение произведите очистку памяти TCM, затем повторите процедуру считывания и удостоверьтесь, что память процессора пуста.

Очистка памяти процессора

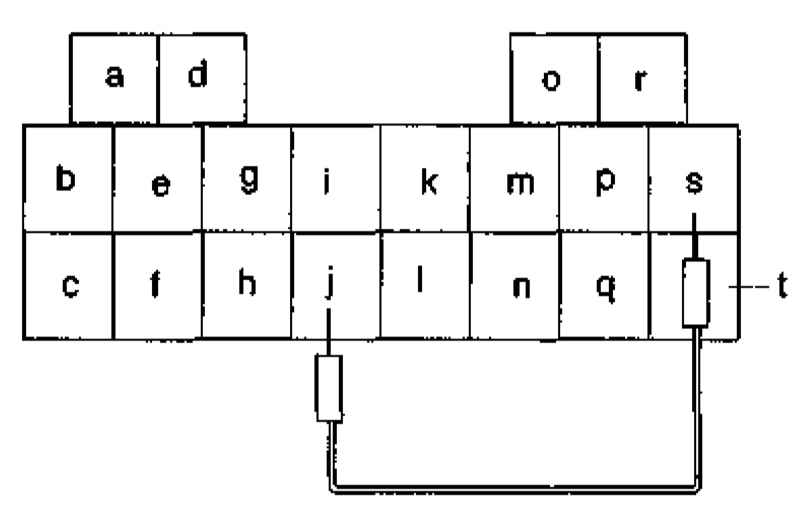

Очистка памяти TCM производится при помощи сканера (действуйте в соответствии с инструкциями изготовителей прибора). Альтернативно, можно очистить память путем замыкания клеммы «j» на клемму заземления («s») DLC при включенном зажигании.
