6.3.4. Регулировка установки фаз газораспределения (моментов впрыска)

ПОРЯДОК ВЫПОЛНЕНИЯ

Выполните процедуру проверки установки фаз газораспределения (см. Раздел Регулировка установки фаз газораспределения (моментов впрыска)).

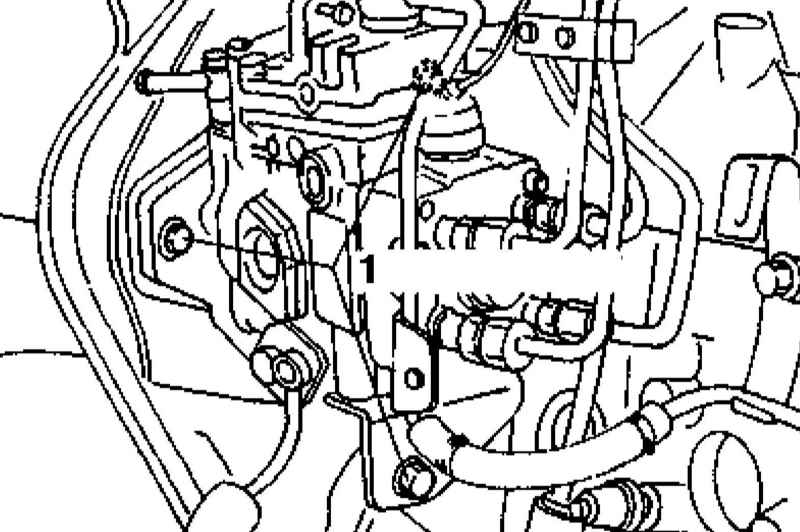

Отпустите болты и гайки крепления (1) ТНВД.

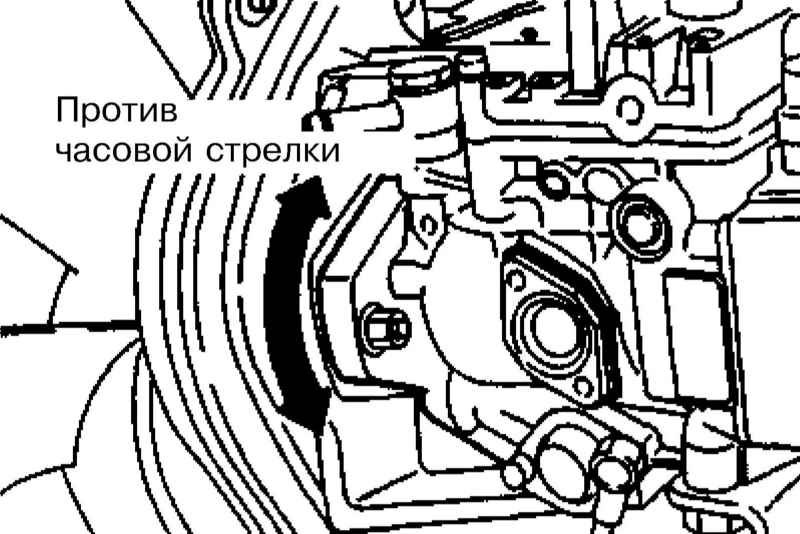

Путем корректировки положения насосной сборки добейтесь требуемого результата, - если показание контрольного замера превышало номинальное значение (1 ± 0.2 мм, - см. Раздел Регулировка установки фаз газораспределения (моментов впрыска)), т.е. имеет место сдвиг в сторону опережения, следует повернуть ТНВД в направлении по часовой стрелке (направление нормального вращения двигателя), в случае сдвига в сторону замедления (заниженный результат) поверните насос против часовой стрелки.
