6.3.11. Снятие и установка ТНВД

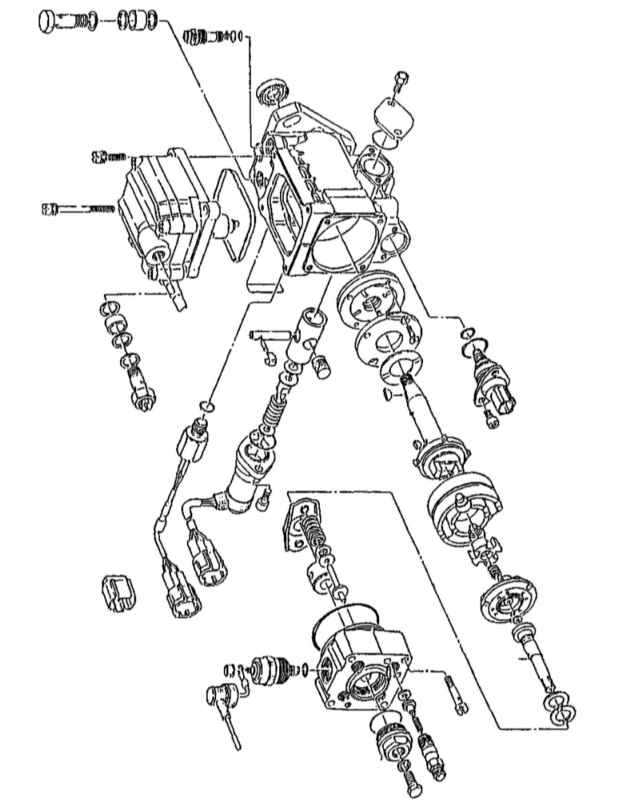

Конструкция ТНВД

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Отсоедините трос газа.
Снимите крышку сервисного отверстия зубчатого колеса привода ТНВД.

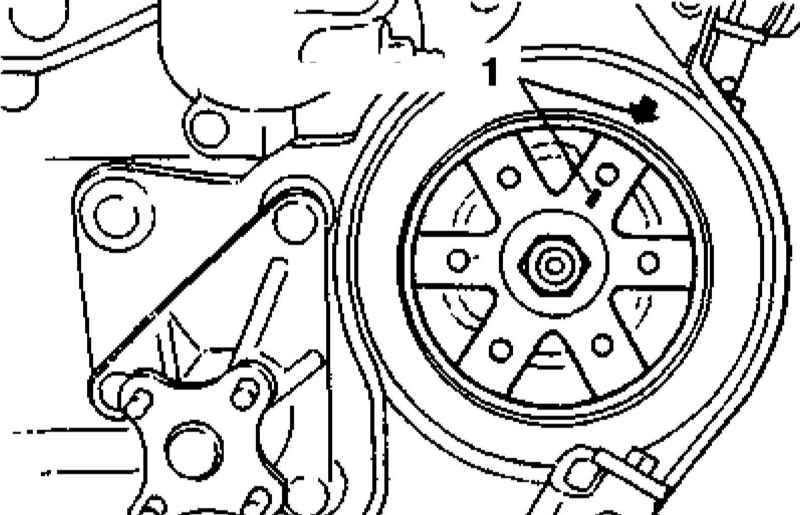

Проворачивая двигатель в нормальном направлении, добейтесь совмещения установочной метки (1) зубчатого колеса с указателем в виде стрелки на крышке привода ГРМ.

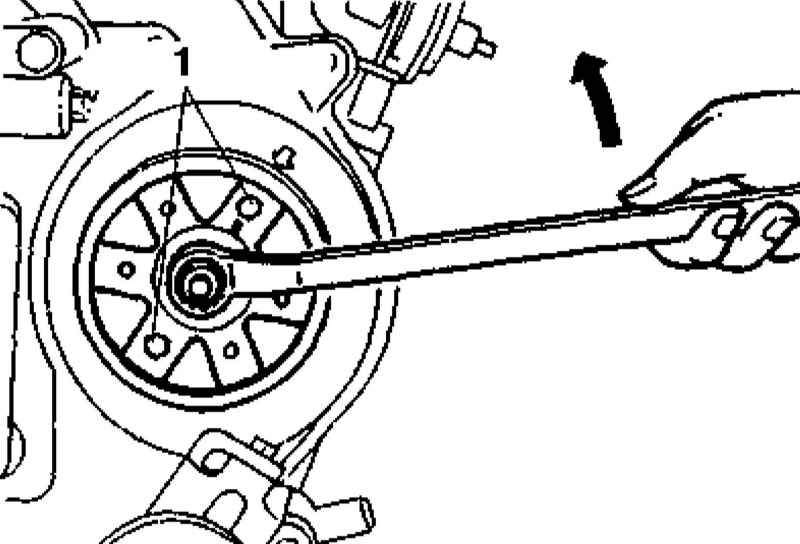

При помощи двух болтов (1) длиной 35-40 мм заблокируйте зубчатое колесо ТНВД от проворачивания и отпустите гайку его крепления, - не забудьте снять подложенную под гайку пружинную шайбу.

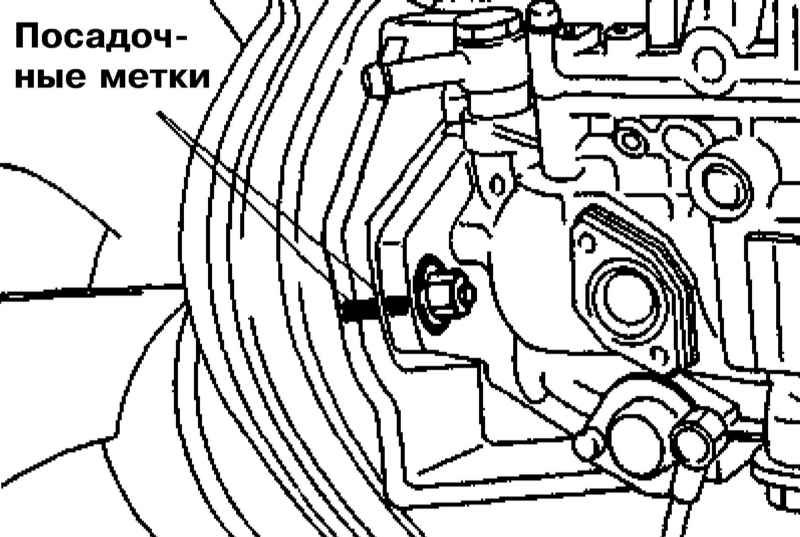

Пометьте посадочное положение крепежного фланца ТНВД относительно опорного кронштейна.

Отсоедините от сборки ТНВД топливные линии.

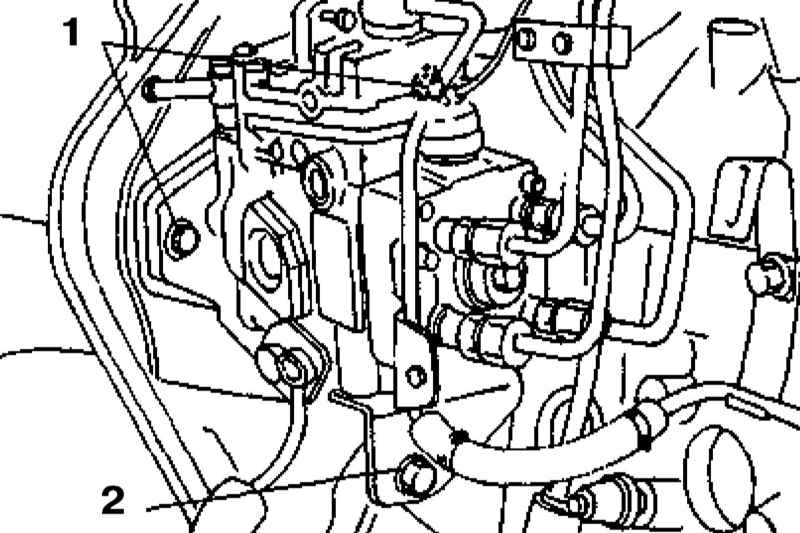

Выверните крепежные гайки, затем ослабьте не менее чем на три оборота болты крепления ТНВД.

1 — Отвернуть
2 — Ослабить

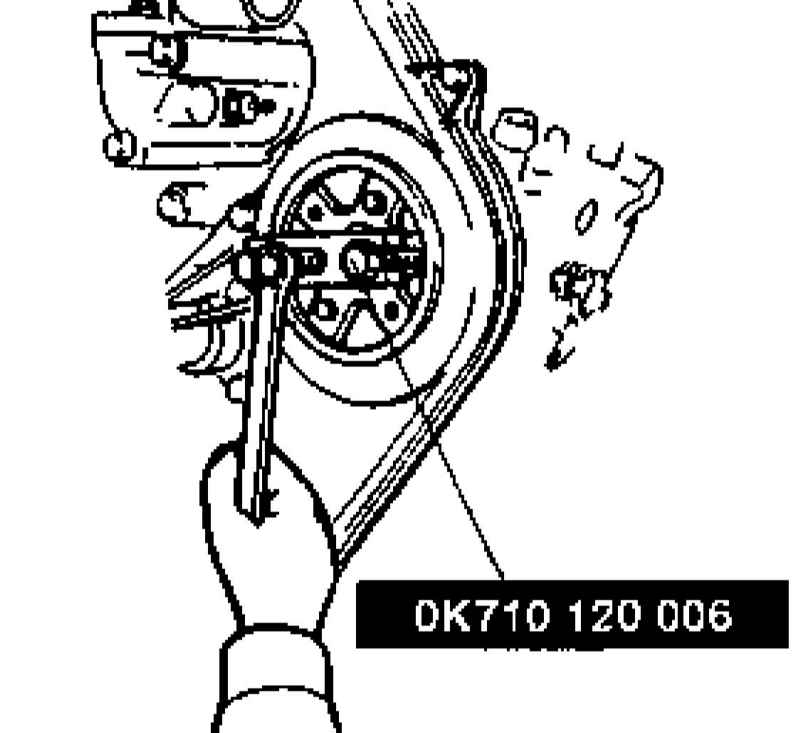

При помощи специального съемника ослабьте посадку зубчатого колеса привода ТНВД, затем окончательно выверните крепежные болты и снимите насосную сборку.

Не выворачивайте болты блокирующие зубчатое колесо от проворачивания до тех пор, пока ТНВД не будет снят с автомобиля!

Выверните блокирующие болты и снимите зубчатое колесо с насоса, - постарайтесь не обронить сегментную шпонку.
Установка производится в обратном порядке. Проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток, резьбовой крепеж затягивайте с требуемым усилием. В заключение удалите из насоса воздух.
