6.2.6. Снятие и установка педали газа, регулировка троса привода дроссельной заслонки

Педаль

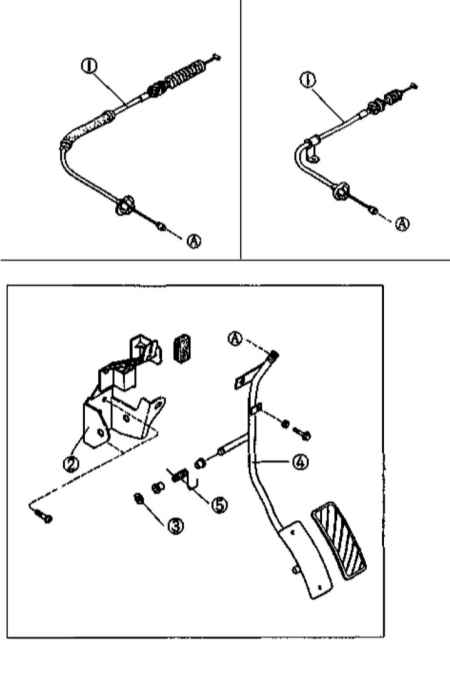

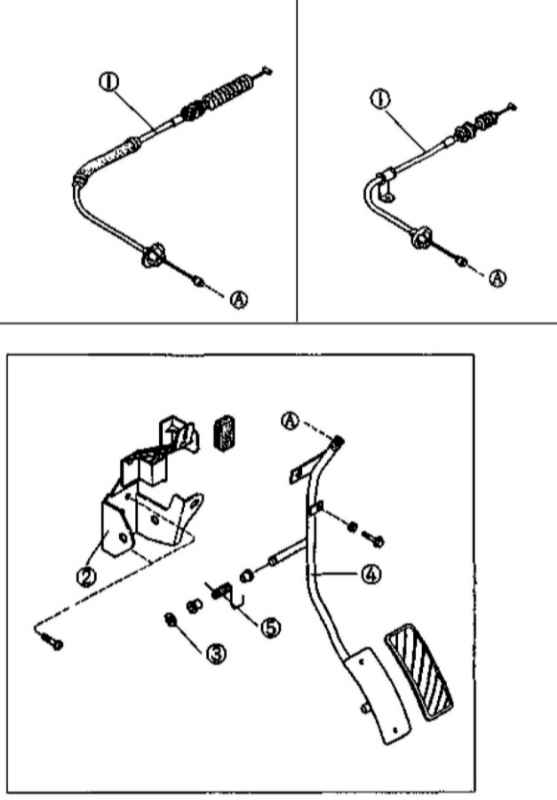

Детали установки педали газа


1 — Трос привода дроссельной заслонки 2 — Опорный кронштейн	3 — Фиксатор 4 — Педаль 5 — Возвратная пружина

ПОРЯДОК ВЫПОЛНЕНИЯ

Производите демонтаж компонентов в порядке, соответствующем их нумерации на иллюстрации.
Установка производится в обратном порядке.

Трос

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в полноте закрывания дроссельных заслонок.
Измерьте величину свободного хода приводного троса. Если результат измерения выходит за пределы допустимого диапазона (1.0 ÷ 3.0 мм), произведите соответствующую корректировку путем вращения регулировочной гайки (см. иллюстрацию).
