12.3.4. Снятие, обслуживание и установка стоечных сборокСнятие
|
|
- Вывесьте автомобиль над землей.
- Снимите передние колеса.
- Отпустите гайку крепления штанги стабилизатора поперечной устойчивости к соответствующему нижнему рычагу подвески (см. Раздел
Снятие, проверка состояния компонентов и установка стабилизатора поперечной устойчивости).
|

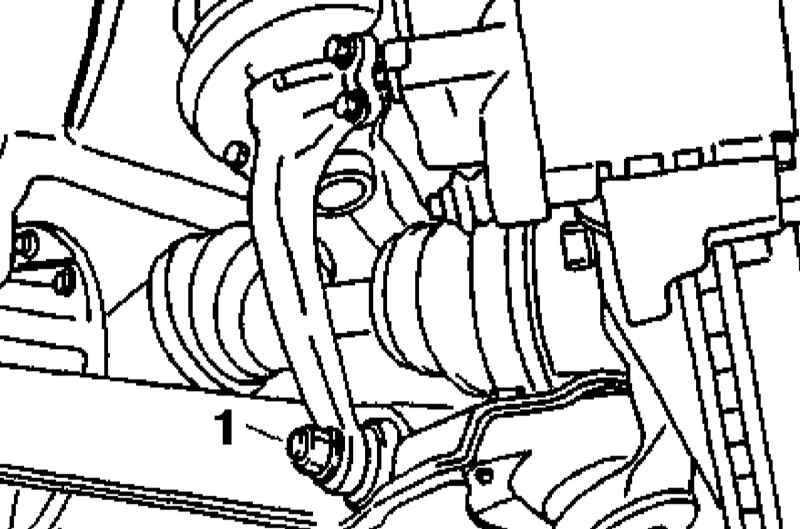

- Отпустите гайку (1) осевого болта крепления вилки стоечной сборки к нижнему рычагу подвески.
|
- Извлеките осевой болт вилки.
|

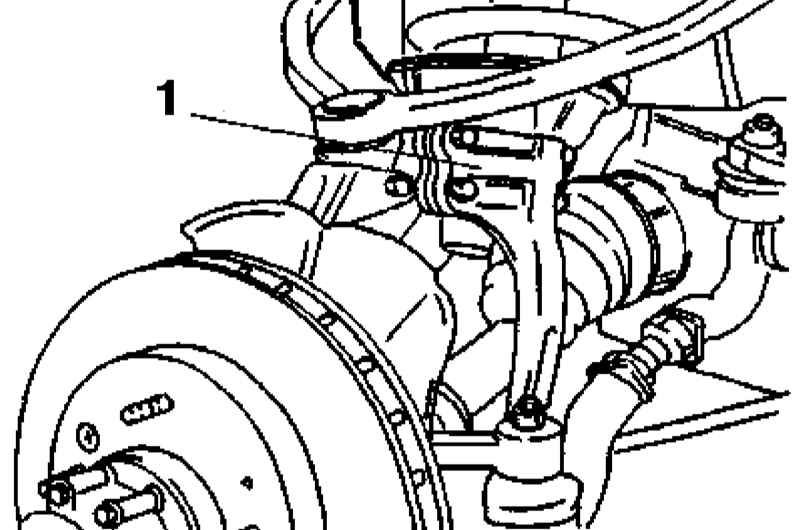

- Отпустите стяжные болты и снимите вилку (1) нижней опоры стоечной сборки.
|
|

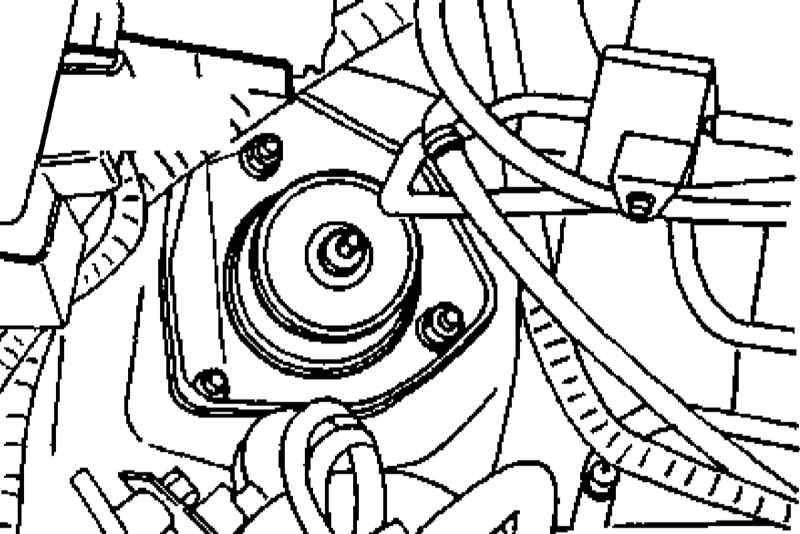

- Откройте капот и через проем в брызговике колесной арки отпустите три гайки крепления стоечной сборки к опорному блоку на раме.
|
- Извлеките стоечную сборку из колесной арки.
|
|
Разборка

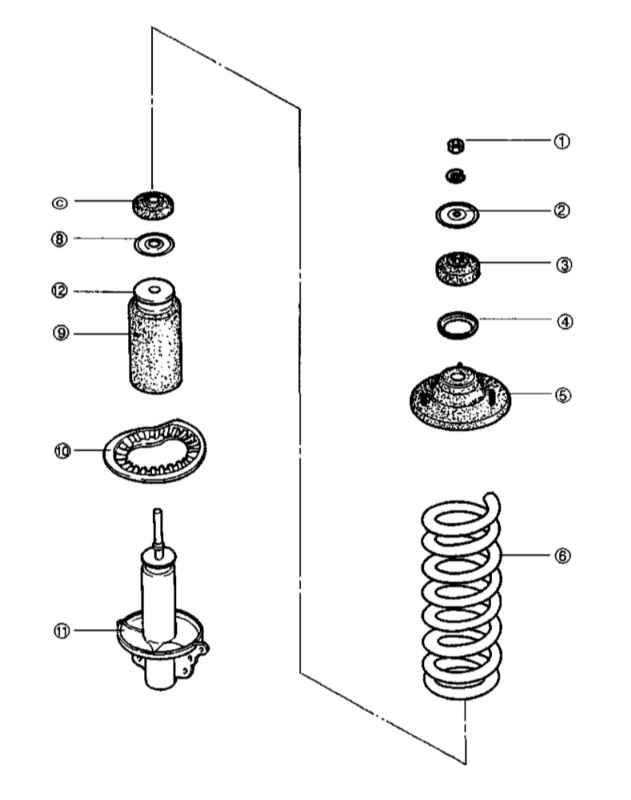

Конструкция стоечной сборки передней подвески
|
|
|

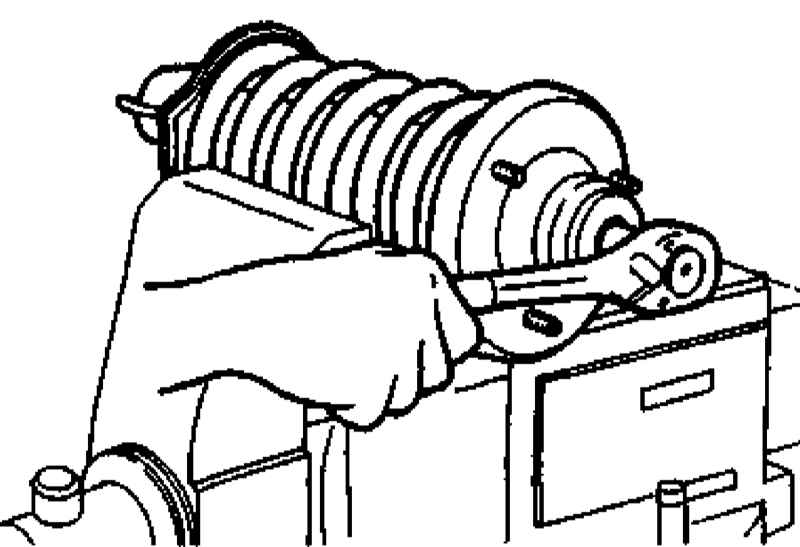

- Зажмите стойку в тиски с мягкими губками и на несколько оборотов отпустите гайку поршневого штока амортизатора, - не снимайте гайку окончательно.
|
|

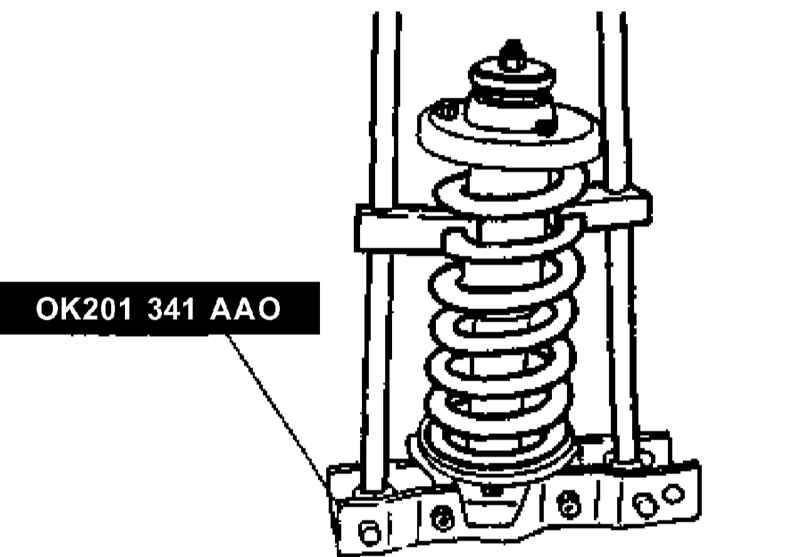

- Зажмите нижнее основание стоечной сборки в тиски с мягкими губками и при помощи специального приспособления сожмите винтовую пружину.
|
- Отверните гайку поршневого штока и произведите разборку стойки.
|
|
Проверка
|
|
|

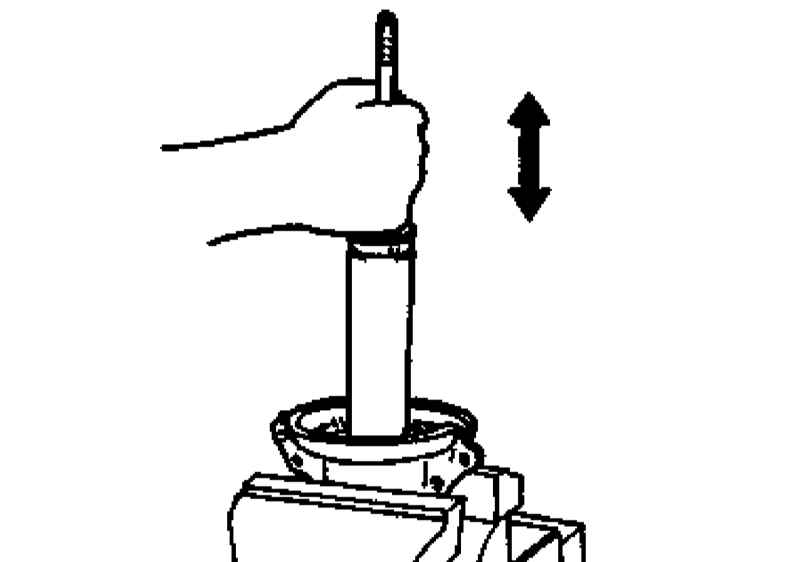

- Зажмите нижнюю часть амортизатора в тиски с мягкими губками и вручную проверьте плавность и равномерность хода поршня амортизатора в обоих направлениях.
|
- Качнув поршневой шток не менее трех раз, удостоверьтесь в отсутствии признаков развития утечек.
- Визуально оцените состояние винтовой пружины.
- Проверьте на наличие повреждений верхнюю чашку и нижнее седло пружины, также оцените состояние верхнего и нижнего резиновых изоляторов.
|
|
Сборка
|
|
- Действуя в порядке, обратном порядку демонтажа, установите на место компоненты стоечной сборки, - проследите за правильностью посадки и - где требуется - ввода в зацепление всех элементов.
- Сожмите винтовую пружину и свободно наверните гайку поршневого штока.
- Зажмите стоечную сборку в тиски с мягкими губками и затяните гайку поршневого штока с требуемым усилием (37 ÷ 46 Нм).
|
|
Установка
|
|
- Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований
Спецификаций Главы Подвеска и рулевое управление
к усилиям затягивания резьбового крепежа.
|
Окончательное затягивание крепежа стойки производится после опускания автомобиля на землю.
|
- В заключение отгоните автомобиль в мастерскую автосервиса для проверки и регулировки углов установки передних колес (см. Раздел
Проверка и регулировка углов установки передних колес).
|
|
|
