10.2.5. Снятие, обслуживание и установка главного цилиндра привода выключения сцепления
|
Попадание тормозной жидкости на окрашенные кузовные поверхности сопряжено с риском повреждения лакокрасочного покрытия, - случайно попавшие брызги следует немедленно удалять сухой ветошью или чистыми бумажными полотенцами!
|
Снятие

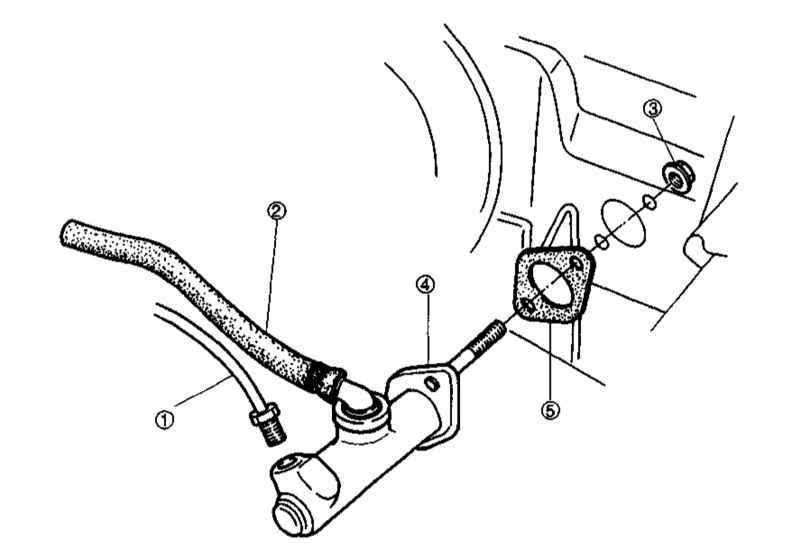

Детали установки главного цилиндра привода выключения сцепления
|
|
|

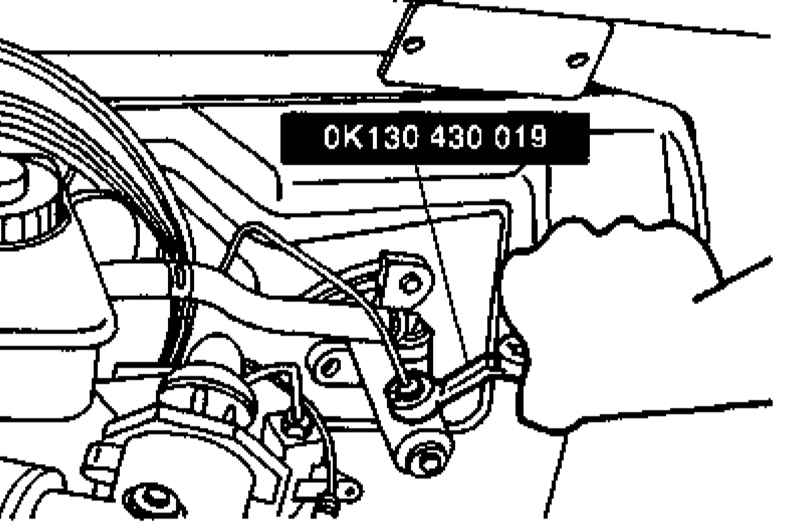

- Откачайте гидравлическую жидкость из резервуара ГТЦ (альтернативно резервуар может быть заглушен путем подкладывания под крышку полиэтиленовой пленки). При помощи специального накидного ключа с разрезной головкой отсоедините от главного цилиндра трубку гидравлического тракта привода выключения сцепления.
|
|

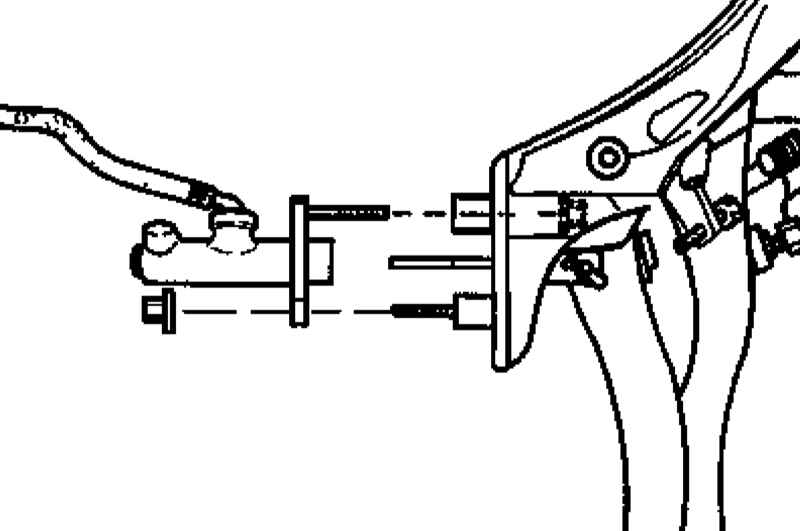

- Отпустите крепежные гайки (одну из двигательного отсека, вторую из салона) и снимите главный цилиндр с переборки двигательного отсека.
|
|
|
Обслуживание
|
|
|

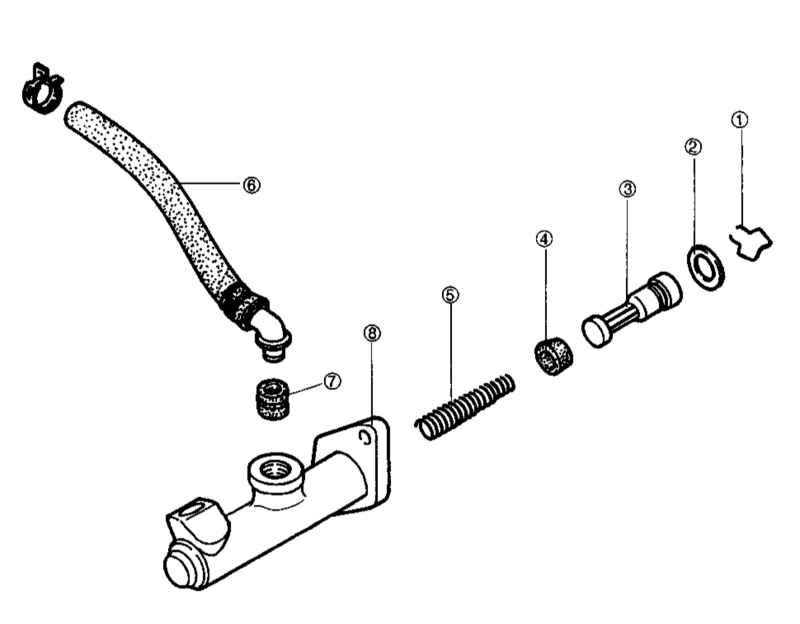

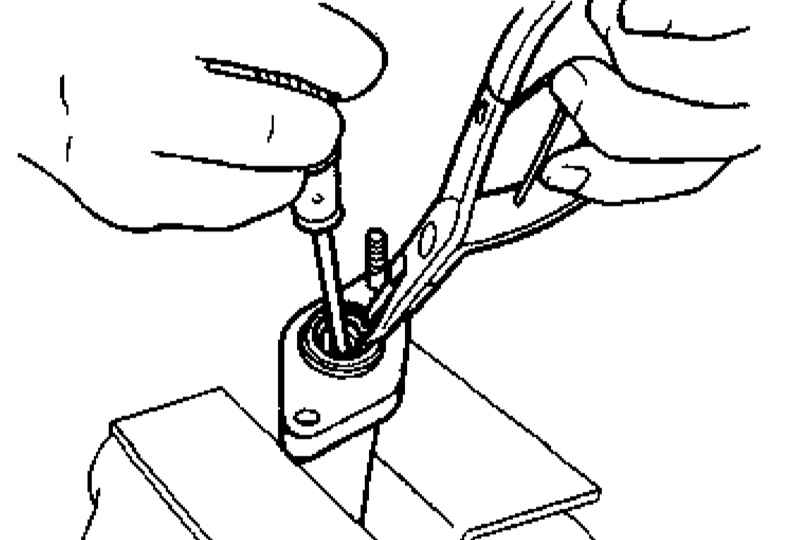

- В случае необходимости отожмите вниз поршень, извлеките стопорное кольцо
|
и разберите цилиндр на составные части, действуя в порядке их нумерации,
|

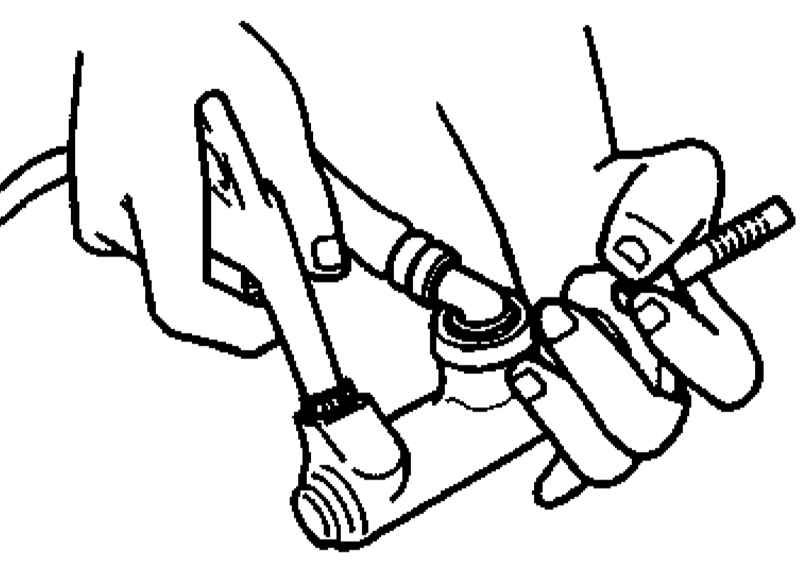

- для извлечения внутренних компонентов подайте в цилиндр сжатый воздух.
|
|
При снятии стопорного кольца постарайтесь не повредить контактирующую с толкателем поверхность поршня.
|
- Разложите снятые компоненты на чистой поверхности и промойте их тормозной жидкостью.
- Оцените степень износа поршня, первичной и вторичной чашек и зеркала цилиндра, проверьте не ослабла ли возвратная пружина. Дефектные компоненты замените.
- Сборка производится в обратном порядке, края поршня и чашек перед заправкой в цилиндр следует смазать чистой тормозной жидкостью.
- Собранный цилиндр заполните свежей тормозной жидкостью, затем опорожните его, отжав поршень отверткой, - жидкость должна слиться через выходное отверстие.
|
|
Установка
|
|
- Установка производится в порядке, обратном порядку демонтажа компонентов, - не забудьте заменить уплотнительную прокладку, проследите за соблюдением требований
Спецификаций Главы Трансмиссионная линия
к усилиям затягивания резьбового крепежа.
|
|
Для затягивания штуцерной гайки воспользуйтесь накидным ключом с разрезной головкой.
|
|
|
|
