12.5. Замена защитного чехла рулевой тяги

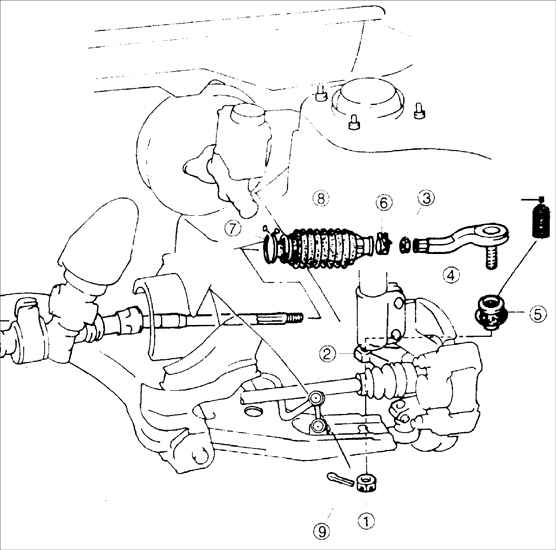

Защитный чехол рулевой тяги

1 – гайка (заменить);
2 – поворотный кулак;
3 – контргайка;
4 – наконечник рулевой тяги;
5 – защитный чехол шарнира наконечника рулевой тяги;

6 – хомут;
7 – хомут;
8 – защитный чехол рулевой тяги;
9 – шплинт (заменить)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и закрепите на опорах.
2. Снимите колесо.
3. Снимите пластмассовый щиток защиты арки колеса.
4. Поверните колесо влево до упора.

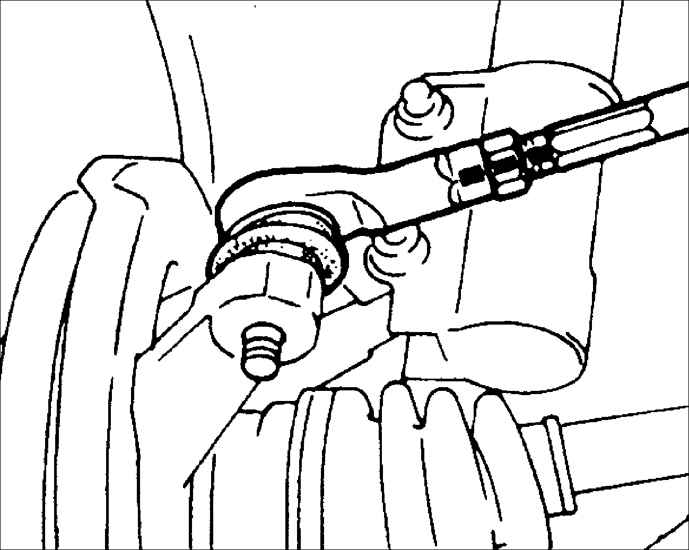

5. Извлеките шплинт и отверните гайку крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку.
Предупреждение Для исключения повреждения резьбы цапфы, наверните на резьбу временную гайку.

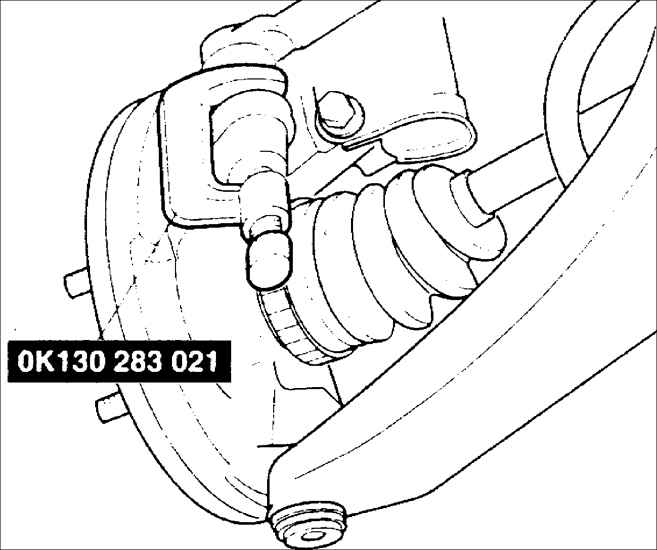

	6. Съемником OK130 283 021 выдавите цапфу шарового шарнира наконечника рулевой тяги с поворотного кулака.
	7. Отметьте взаимное расположение рулевой тяги, контргайки и наконечника рулевой тяги.
8. Ослабьте контргайку рулевой тяги и отверните наконечник рулевой тяги с рулевой тяги.
9. Закрепите наконечник рулевой тяги в тисках.

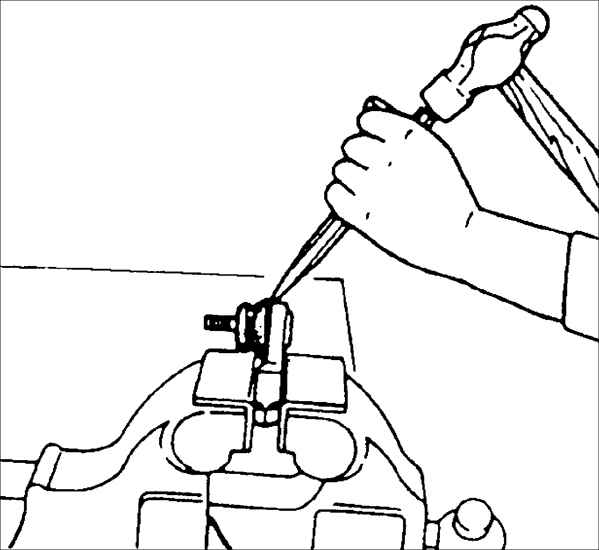

	10. Установите зубило, под указанным на рисунке углом.
11. Постепенно, соблюдая осторожность и перемещая зубило вокруг шарнира, сбейте защитный чехол.
Предупреждение Не повредите поверхность шарнира, соприкасающуюся с защитным чехлом.

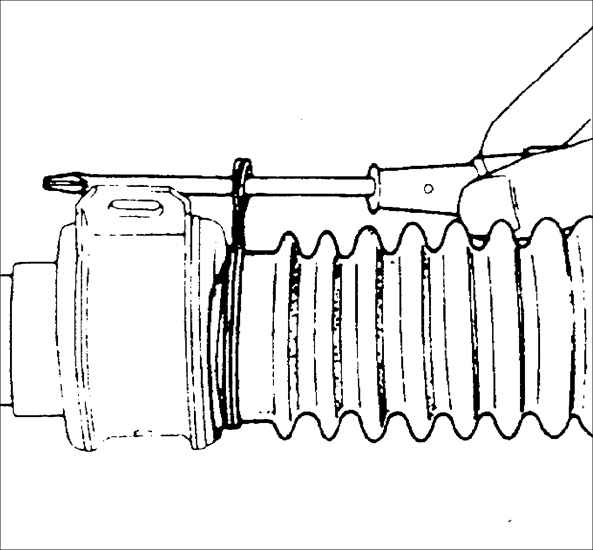

12. Разрежьте провод и ослабьте хомут крепления защитного чехла рулевой передачи.
13. Выверните контргайку с рулевой тяги.
14. Сдвигая по рулевой тяге, снимите защитный чехол рулевой передачи.
15. Снимите хомуты с защитного чехла.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите небольшое количество смазки внутрь защитного чехла наконечника рулевой тяги.

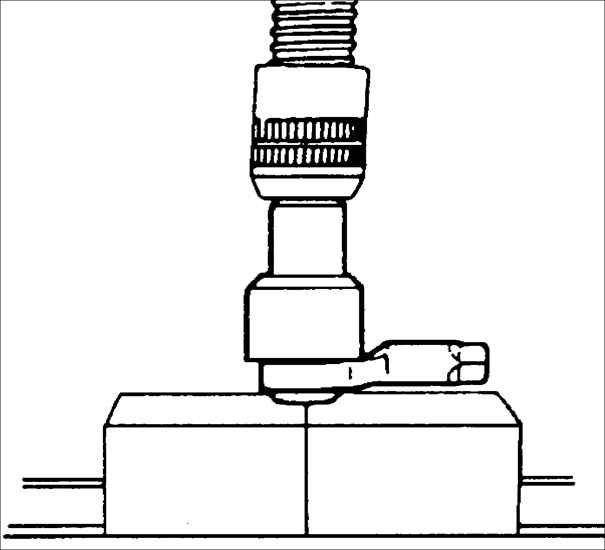

	2. Прессом и оправкой установите защитный чехол на наконечник рулевой тяги.
3. Заполните новый защитный чехол рулевой передачи смазочным материалом. Количество смазки: 30 г
4. Нанесите тонкий слой смазки на сопрягаемые поверхности защитного чехла.
5. Надвигая по рулевой тяге, установите защитный чехол рулевой передачи. Закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза.
Предупреждение Будьте осторожны, чтобы не повредить провод крепления чехла.
	6. Закрепите чехол с меньшей стороны хомутом.
7. Наверните контргайку рулевой тяги, и совместите метки, нанесенные перед выворачиванием гайки.
8. Наверните наконечник рулевой тяги, и совместите метки, нанесенные перед выворачиванием наконечника.
9. Затяните контргайку наконечника рулевой тяги. Момент затяжки: 34–50 Н•м
10. Установите цапфу шарового шарнира наконечника рулевой тяги в поворотный кулак.
11. Наверните гайку крепления цапфы, и затяните ее требуемым моментом. Момент затяжки: 29–44 Н•м
12. Установите шплинт.
13. Установите пластмассовый щиток защиты арки колеса.
14. Установите колесо.
15. Опустите автомобиль.
