10.14. Датчик температуры автоматической коробки передач

Проверка сопротивления

ПОРЯДОК ВЫПОЛНЕНИЯ

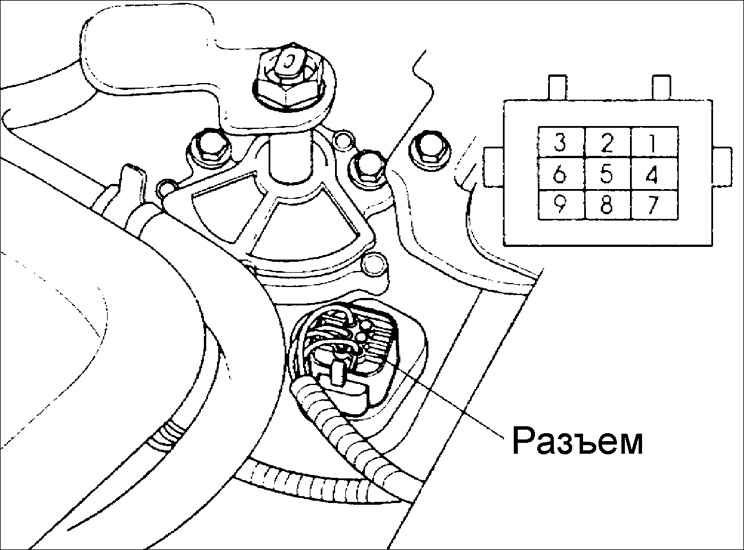

1. Снимите корпус воздушного фильтра. 2. Подсоедините омметр между клеммами 5 и 8 разъема C145. 3. Измерьте сопротивление при нагревании коробки передач (при движении автомобиля). 4. Проверьте, что сопротивление уменьшается в соответствии с нижеприведенной таблицей. Температура коробки передач, °С Сопротивление, кОм –20 146,67 – 198,12 0 56,757 – 70,225 20 24,461 – 29,205 40 11,536 – 13,352 60 5,8719 – 6,6124 80 3,1902 – 3,5064 100 1,8336 – 1,9721 120 1,1068 – 1,1674 140 0,69439 – 0,72580 5. В противном случае, замените жидкость в коробке передач, датчик температуры, разъем и соединительные провода как сборку. 6. Установите корпус воздушного фильтра.
