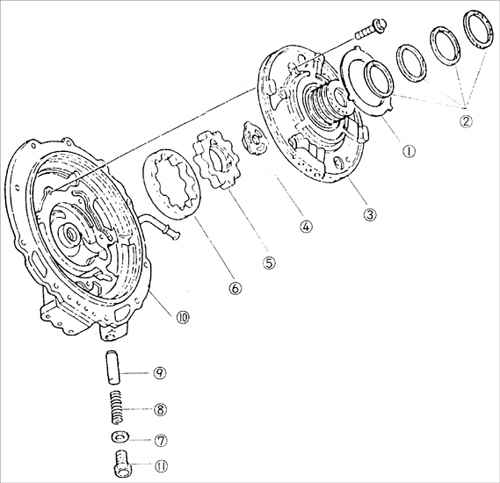

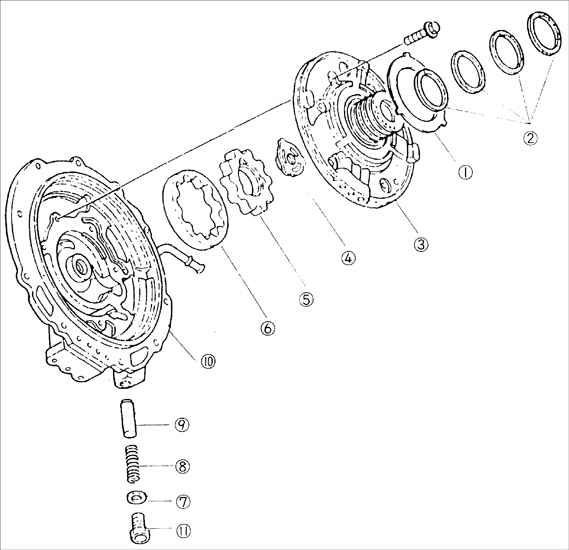

10.10. Масляный насосМасляный насос
1 - поверхность качения подшипника (замените
при необходимости);
2 – уплотнительные кольца (замените);
3 – крышка масляного насоса;
4 – фланец масляного насоса;
5 – внутренний ротор;
|
6 – внешний ротор;
7 – шайба (замените);
8 – пружина;
9 – обводной клапан давления;
10 – кожух масляного насоса;
11 – пробка |
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |

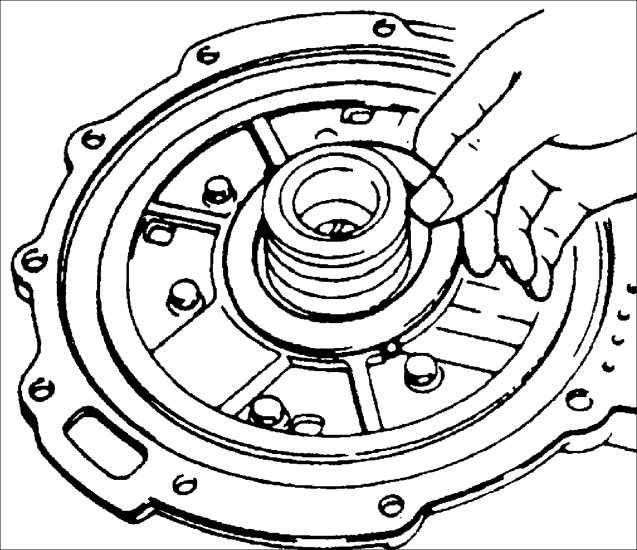

| 1. Снимите поверхность качения подшипника.
|
| 2. Снимите четыре уплотнительные
кольца. |
 |

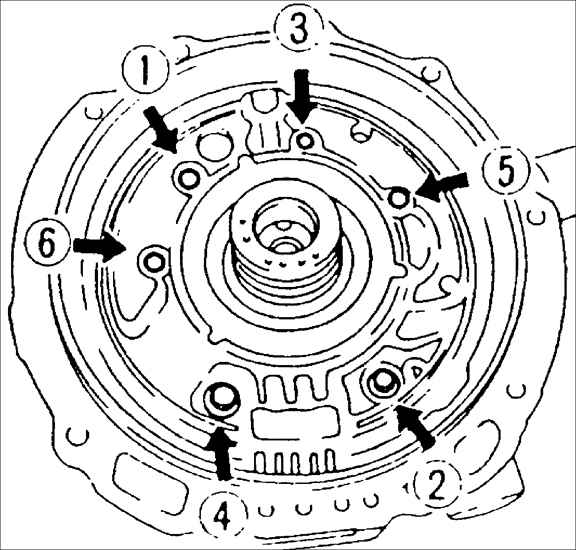

3. В последовательности приведенной
на рисунке, равномерно, за несколько проходов, ослабьте и выверните
болты. Снимите крышку масляного насоса из кожуха масляного насоса. |
 |

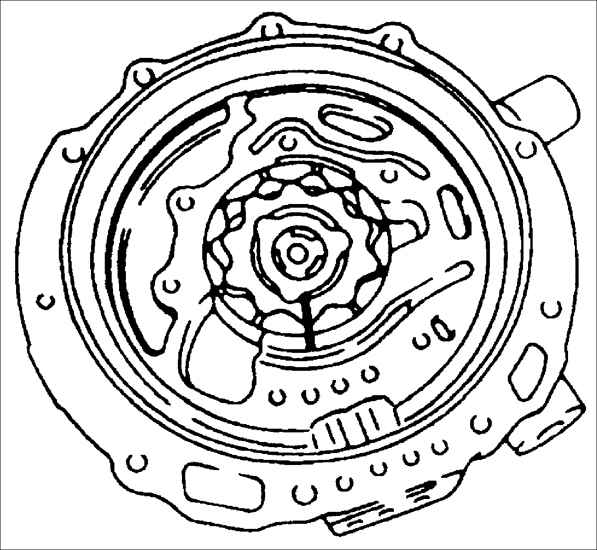

4. Отметьте взаимное положение
внешнего и внутреннего роторов и снимите их с кожуха масляного насоса. |

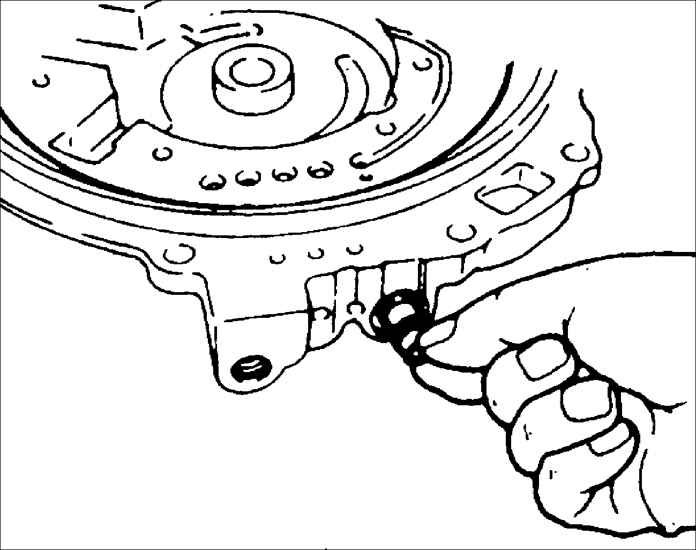

| 5. Выверните пробку и снимите шайбу,
пружину и клапан давления.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите внешний ротор и внутренний
ротор. |
| 2. Измерьте зазор между кожухом
масляного насоса и внешним и внутренним роторами, не менее чем в четырех
местах по их окружностям.
Зазор
Номинальный зазор: 0,02–0,04 мм
Предельно допустимый зазор: 0,05 мм
|
| 3. Если зазор отличается от требуемого,
замените масляный насос в сборе. |

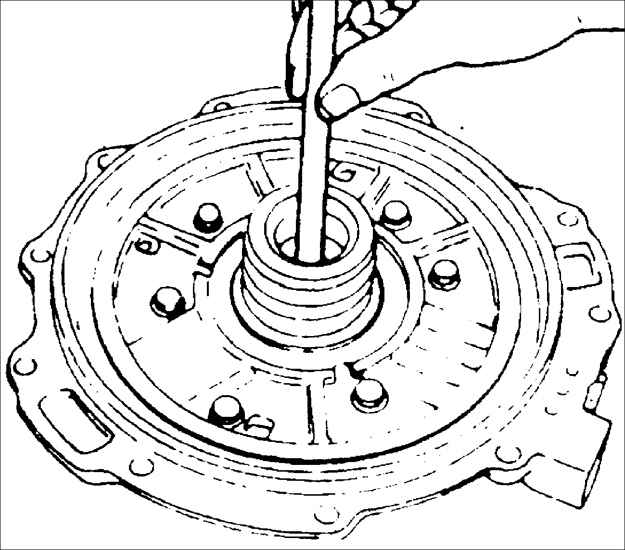

| 4. Измерьте зазор между выступом
масляного насоса и внутренним ротором, по крайней мере, в четырех
местах и вычисляет среднее значение.
Внутренний диаметр
Номинальный: 0,04–0,115 мм
Предельно допустимый: 0,125 мм
|
| 5. Если зазор отличается от требуемого,
замените масляный насос в сборе. |

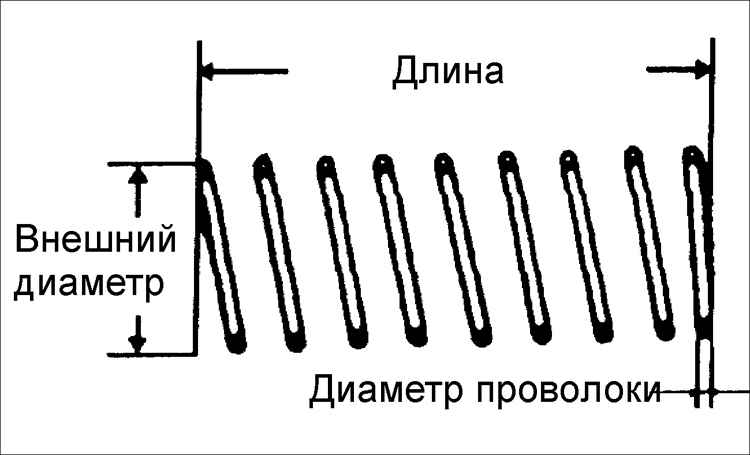

6. Проверьте размеры пружины в свободном
состоянии.
Наружный диаметр: 11,8 мм
Длина: 53,0 мм
Число витков: 12,0
Диаметр проволоки пружины: 1,2 мм |
 |
7. Если размеры пружины отличаются
от требуемых, замените масляный насос в сборе. |
 |

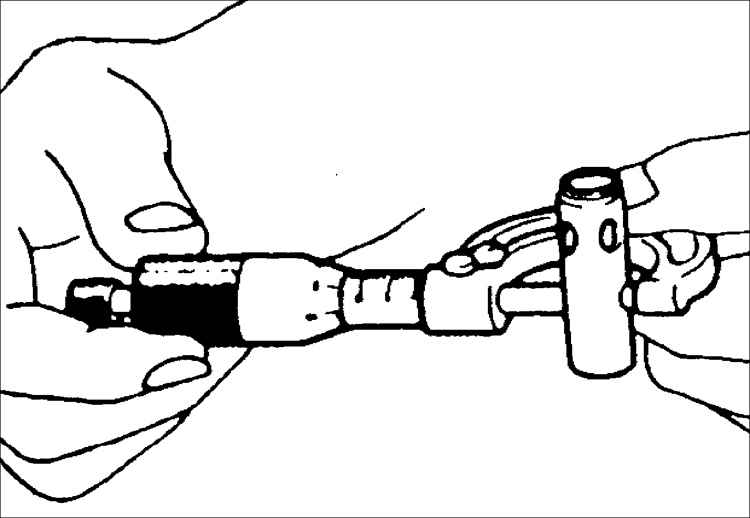

8. Измерьте наружный диаметр клапана давления.
Номинальный диаметр: 14,00 мм
Предельно допустимый диаметр: 13,98 мм
|
|
9. Если диаметр меньше предельно допустимого, замените масляный
насос в сборе.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите обводной
клапан давления и пружину в кожух масляного насоса, и проверьте, что
клапан перемещается свободно, без заеданий. |
 |
2. Установите новую шайбу и пробку.
Момент затяжки: 32–47 Н•м
|
|
3. Совместите метки,
нанесенные перед снятием, и установите внешние и внутренние роторы.
|
| 4. Установите фланец масляного
насоса. |
| 5. Установите крышку на кожух масляного
насоса. |
|
6. Постепенно, в определенной последовательности
затяните шесть болтов крепления крышки.
Момент затяжки: 8,1–10,9 Н•м
|
| 7. Установите вал масляного насоса
и, вращая роторы насоса, проверьте работу насоса.
|
 |
8. Установите четыре уплотнительных кольца. |
 |
9. Нанесите слой технического вазелина на поверхности качения
подшипника и установите ее на крышку масляного насоса.
Наружный диаметр поверхности качения подшипника: 88.0 мм
|
|
|
|
