8.4. Педаль сцепления

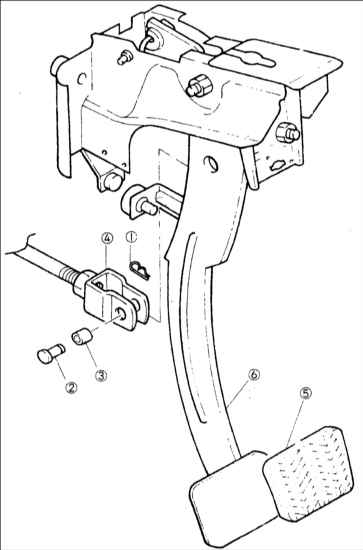

1 – скоба;
2 – штифт;
3 – втулка;

4 – вилка;
5 – накладка педали;
6 – педаль сцепления.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с панели приборов воздуховод пола

2. Снимите детали в последовательности, обозначенной цифрами на рисунке.

3. Установка проводится в последовательности, обратной снятию.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

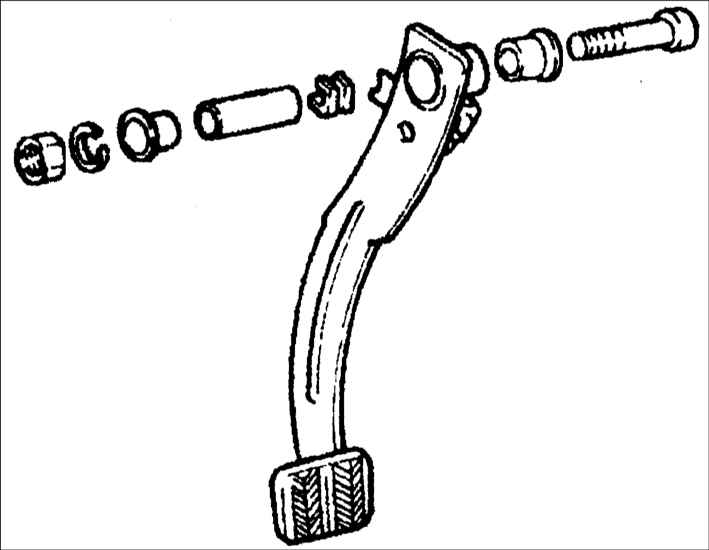

	Проверьте и, при необходимости, замените следующие детали: – изношенные или поврежденные втулки;

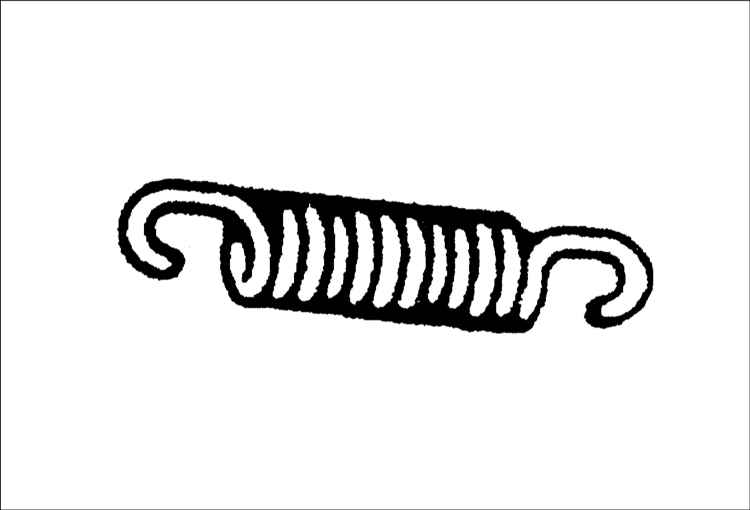

	– скрученную или погнутую педаль сцепления; – изношенную или поврежденную накладку педали; – ослабленную вспомогательную пружину.
Предупреждение Литиевой смазкой смажьте втулку и трущиеся детали.
