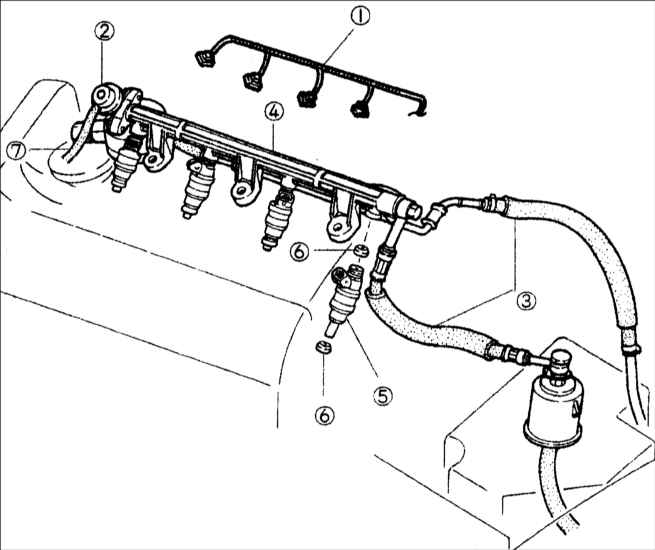

6.13. Топливные форсунки
1 – разъем форсунки;
2 – регулятор давления;
3 – топливный шланг;
4 – топливная распределительная магистраль; |
5 – форсунка;
6 – гаситель пульсаций (демпфер);
7 – вакуумный шланг. |
Снятие и установка
Предупреждение
 Топливная система остается
под давлением даже после выключения двигателя, поэтому перед отсоединением трубопроводов
необходимо снять давление в топливной системе.
Бензин взрывоопасен, поэтому
при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего
места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными
световыми приборами и не курите.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1.
Снимите давление в топливной системе. |
| 2. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
| 3. Отсоедините четыре разъема от
топливных форсунок. |
| 4. Снимите с топливной магистрали
регулятор давления. |
| 5. Отсоедините топливные шланги
от топливной магистрали. |
| 6. Снимите топливную магистраль
вместе с топливными форсунками. |
| 7. Снимите топливные форсунки. |
| 8. Установка проводится в последовательности,
обратной снятию. |

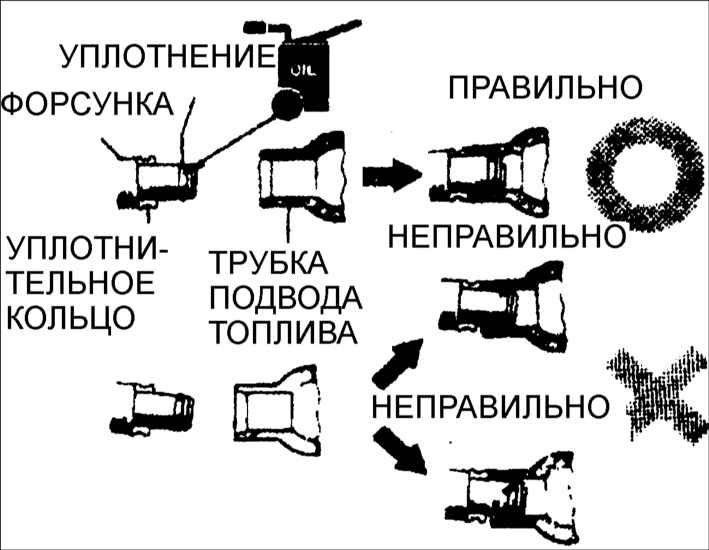

| 9. Установите новые кольцевые уплотнения
под форсунки. |
 |
10. Перед установкой кольцевых
уплотнений нанесите на них небольшое количество чистого моторного
масла. |
|
Проверка форсунок
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель и прогрейте его до нормальной
рабочей температуры. Оставьте двигатель работать на частоте вращения
холостого хода. |
| 2. Стетоскопом или отверткой послушайте звуки,
создаваемые форсунками при их работе. |
| 3. При отсутствии звуков, создаваемых форсунками
при их работе, измерьте сопротивление форсунок. |
| 4. Если сопротивление форсунки в норме, проверьте
провода, идущие к форсунке, и напряжение на выводах РСМ 16, 17, 34
и 35. |
|
Проверка сопротивления топливных форсунок
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъемы от форсунок. |
 |

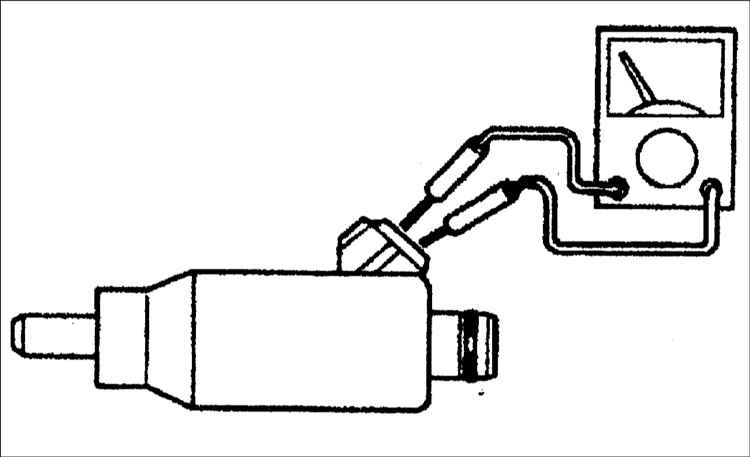

2. Омметром измерьте сопротивление
каждой форсунки.
Сопротивление: 15,55–16,25 Ом при 20°С
|
| 3. Если сопротивление форсунки
отличается от требуемого, замените форсунку. |
|
Проверка герметичности топливных форсунок
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите форсунки вместе с топливной
распределительной магистралью. |
 |

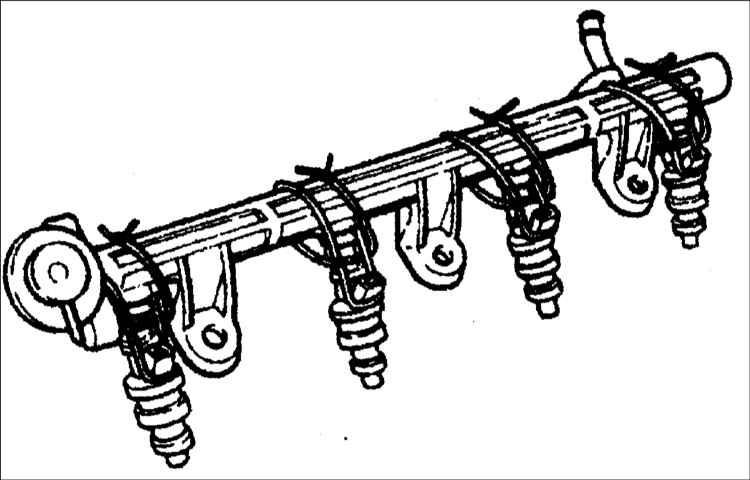

2. С помощью проволоки закрепите
форсунки. |
Предупреждение
Убедитесь,
что форсунки надежно установлены в топливной магистрали, что предотвратит
их перемещение и, возможно, повреждение.
Бензин взрывоопасен,
поэтому при работе с элементами топливной системы обеспечьте нормальную
вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами,
открытыми пожароопасными световыми приборами и не курите.
|
 |

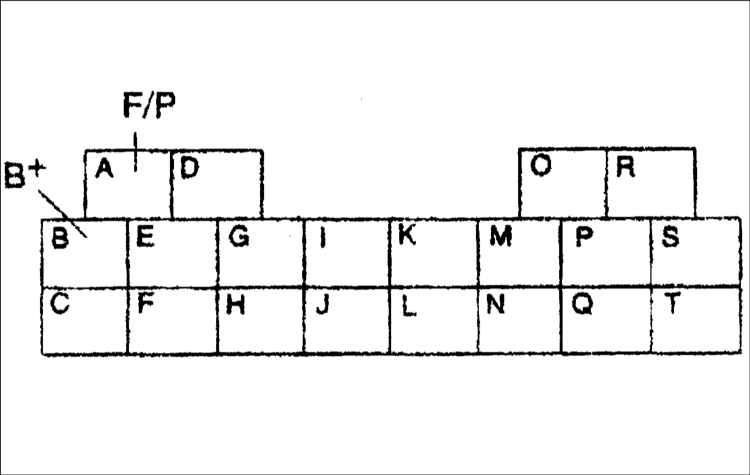

3. Дополнительным проводом соедините клеммы
F/P (топливный насос) и В диагностического разъема. |
| 4. Включите зажигание. |
|
5. Наклоните топливные форсунки под углом
60° и проверьте, что отсутствуют утечки топлива из форсунок. |
| 6. При наличии утечки, замените
форсунку. |
| 7. Выключите зажигание и снимите
проволочную перемычку. |
|
Проверка производительности топливных форсунок
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите форсунки вместе с топливной
распределительной магистралью. |
| 2. С помощью проволоки закрепите
форсунки. |
Предупреждение
Убедитесь,
что форсунки надежно установлены в топливной магистрали, что предотвратит
их перемещение и, возможно, повреждение.
Бензин взрывоопасен,
поэтому при работе с элементами топливной системы обеспечьте нормальную
вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами,
открытыми пожароопасными световыми приборами и не курите.
|
 |

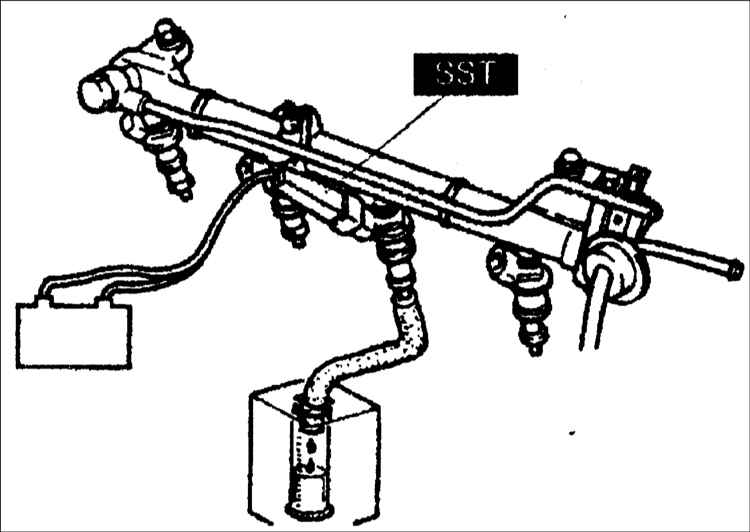

3. Присоедините специальное приспособление
к аккумуляторной батарее и форсунке. |
| 4. Используя мерный сосуд, измерьте
объем топлива, распыляемый форсункой за 15 с.
Производительность топливной форсунки: 49–64 мл/ 15 с
|
| 5. Если производительность форсунки
отличается от требуемой, замените форсунку. |
Предупреждение
При повторной
установке топливной магистрали и форсунок используйте новые уплотнительные
кольца, предварительно смазав их тонким слоем моторного масла.
|
|
|
