2.2. Описание двигателя

Двигатель FE DOHC (Т8 DOHC) представляет собой четырехцилиндровый двигатель с верхним расположением клапанов со степенью сжатия 9,2 (9,5).

Головка цилиндров изготовлена из алюминиевого сплава, обладающего высокой теплопроводностью и теплостойкостью, и снабжена мультисферическими камерами сгорания с четырьмя клапанами на каждый цилиндр.

Блок цилиндров отлит из чугуна и не имеет гильз. Коленчатый вал опирается на пять подшипников, передние и задние сальники коленчатого вала неразборной конструкции. Поршневые пальцы запрессованы в малую головку шатуна и имеют плавающую посадку в бобышках поршня. В большую головку шатуна устанавливаются сменные вкладыши шатунных подшипников. Канавки в стержне шатуна и его крышке обеспечивают поступление смазки к стенкам цилиндра и производят охлаждение поршня.

Смазка под давлением осуществляется при помощи масляного насоса, расположенного перед коленчатым валом. Масло поступает через входной фильтр насоса, насос и полнопоточный фильтр к коренным и шатунным подшипникам коленчатого вала, подшипникам распределительного вала и клапанным коромыслам.

Двигатель оснащен последовательной многоканальной системой впрыска топлива (SFI), Для компенсации теплового зазора клапанов применяются гидравлические компенсаторы.

Для обеспечения циркуляции охлаждающей жидкости и охлаждения двигателя используется водяной насос, установленный в передней части блока цилиндров. Температура охлаждающей жидкости регулируется термостатом, расположенным на отводящем патрубке водяной рубашки двигателя перед блоком цилиндров.

Вентилятор, включаемый в зависимости от температуры двигателя, установлен в передней части моторного отсека. Управление включением вентилятора осуществляется биметаллическим термодатчиком.

ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ ДВИГАТЕЛЯ

Проверьте и отрегулируйте двигатель, как описывается ниже.

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Проверьте, нет ли коррозии на клеммах или ослабления их соединений с проводами. В случае необходимости очистите и затяните клеммы.

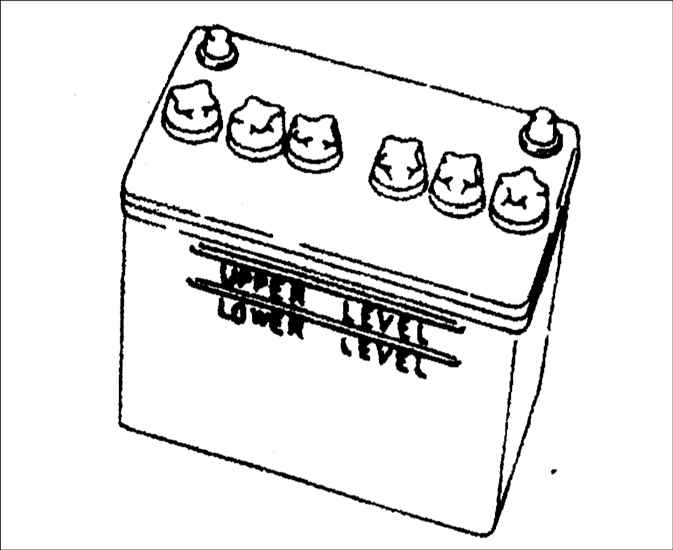

2. Убедитесь в том, что уровень электролита находится между отметками UPPER и LOWER. Если требуется, добавьте дистиллированную воду.

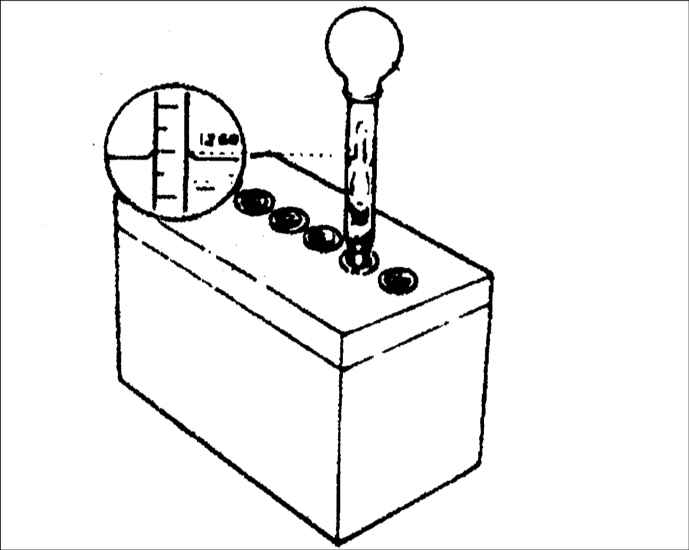

	3. При помощи ареометра измерьте плотность электролита. Если плотность уменьшилась до 1,200 или ниже, поставьте батарею на зарядку.
