4.4. Снятие и установка крышек головок цилиндров
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите сборку воздухоочистителя (Глава
Системы питания и выпуска отработавших газов).
- Снимите шланги вентиляции картера и управления функционированием системы улавливания паров топлива.
- Снимите с крышки левой головки цилиндров кронштейн охладительной трубки.
- Отсоедините от свечей зажигания свечные провода (тянуть следует только за чехол наконечника провода). Имеет смысл предварительно промаркировать провода для гарантии правильного их подсоединения при сборке.
- Снимите со шпилек крышек головок цилиндров пластмассовые держатели проводов и отложите их вместе с проводами в сторону.
|
Держатели старайтесь тянуть вертикально вверх - они достаточно хрупки и легко могут быть сломаны в случае образования малейшего перекоса при снятии.
|
- Отдайте болты крышек головок цилиндров.
|
Часть крепежа представляет из себя не болты, а шпильки - нанесите на поверхности крышек метки в районе установки шпилек, чтобы при сборке иметь возможность расположить крепеж в прежнем порядке.
|

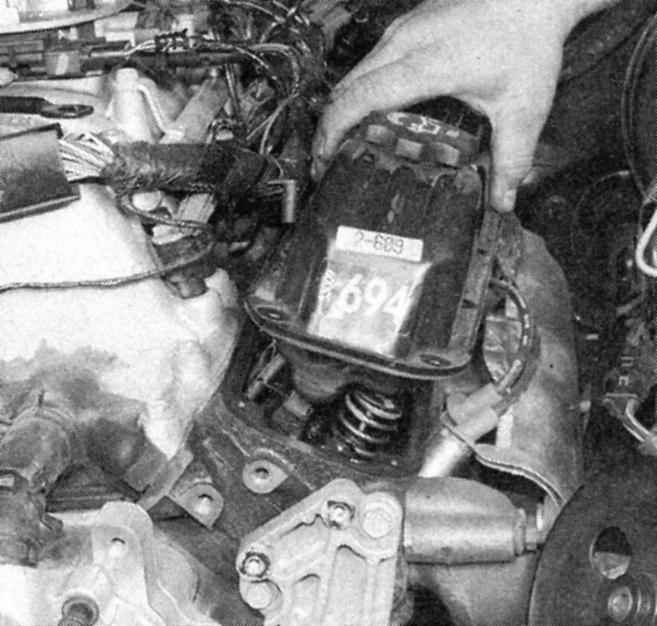

- Снимите крышки головок цилиндров.
 |
- После обстукивания крышки молотком с резиновым бойком, поднимите ее вверх.
|
|
|
Если крышка «прикипела», обстучите ее легонько для освобождения по периметру молотком с мягким бойком. Если обстукивание не помогло, постарайтесь просунуть в стык между крышкой и головкой лезвие шпаклевочного ножа и при его помощи разрезать слой старого герметика. Не пытайтесь поддеть крышку рычагом, заправленным в стык - это чревато повреждением сопрягаемых поверхностей.
|
|
|
Установка
Сопрягаемые поверхности обеих головок и их крышек перед установкой последних должны быть тщательным образом зачищены. При помощи прокладочного скребка удалите с сопрягаемых поверхностей все следы материала старой прокладки и герметика, затем протрите поверхности смоченной в ацетоне ветошью. Если при установке оставить на сопрягаемых поверхностях следы герметика или масла это приведет к развитию утечек масла в самом ближайшем будущем.
|
|
Металлизированные (на металлической подложке) силиконовые прокладки, если они не повреждены подлежат повторному использованию.
|
|
|
- Удостоверьтесь, что резьбовые отверстия в головках абсолютно чисты. Для удаления следов герметика и восстановления поврежденных витков прогоните резьбу отверстий метчиком.
- Перед установкой крышек приложите прокладки и головкам цилиндров.
- Осторожно установите крышку на первую головку и вверните крепежные болты/шпильки.
- Затяните крепеж с требуемым усилием в три стадии.
|
|
НИ ВКОЕМ СЛУЧАЕ не затягивайте болты/шпильки крышек головок цилиндров сильнее, чем это требуется.
|
- Дальнейшую установку в порядке, обратном порядку снятия.
- Запустите двигатель и тщательно проверьте его на утечки в процессе разогрева.
|
|
|
